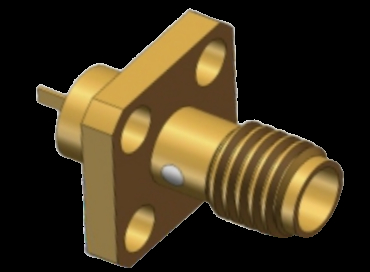

SSMA Female RF Coaxial Connector 4 Hole Flange Mount con Microstirp Flat 18GHz 50Ω
|
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore microstrip femmina SSMA | Modello: | SSMA-KFD4 |
|---|---|---|---|
| Gamma di frequenza: | 0,3 MHz-18 GHz | Impedenza: | 50Ω |
| Tensione nominale: | 250v | DWV: | 750 V |
| Resistenza di isolamento: | ≥5000MΩ | Direttore Centrale: | Lega di rame, placcato oro |
| Conduttore esterno: | Lega di rame, placcato oro | Metodo di montaggio: | Montaggio con flangia a 4 fori |
| Isolanti: | PTFE | Campioni: | In magazzino, disponibile |
| Evidenziare: | connettore coassiale di 50Ω rf,Collegamento coassiale RF a 18 GHz,SSMA Female RF Coaxial Connector |
||
4 fori a flangia montato SSMA / Mini SMA RF Coax Microstrip Connector fino a 18GHz con superficie convessa metallica
Specificativi del prodotto
| Articolo 2 | Valore |
|---|---|
| Nome del prodotto | SSMA Female Microstrip Connector |
| Modello | SSMA-KFD4 |
| Intervallo di frequenza | 0.3 MHz-18 GHz |
| Impedenza | 50Ω |
| Tensione nominale | 250 V |
| DWV | 750 V |
| Resistenza all'isolamento | ≥ 5000MΩ |
| Direttore centrale | Leghe di rame placcate d'oro |
| Conduttore esterno | Leghe di rame placcate d'oro |
| Metodo di montaggio | 4 Montaggio della flange a buco |
| Isolatori | PTFE |
| Campioni | In magazzino, disponibile |
Visualizzazione del prodotto
I connettori coassiali RF della serie SSMA sono versioni compatte dello standard di interfaccia SMA, circa il 70% delle dimensioni dei connettori SMA tradizionali.
- Dimensioni compatte con ampia larghezza di banda di frequenza
- Prestazioni meccaniche ed elettriche superiori
- Alta affidabilità nelle applicazioni più impegnative
- connessione a filo (10-36UNF-2)
- Impedenza caratteristica di 50Ω
- Funzionamento a frequenza fino a 30 GHz
Dimensioni dell'interfaccia
4 Dimensioni della montatura della flange
Dimensioni di contorno per il modello SSMA-KFD4 (Unità: mm). Offriamo modelli simili con gusci in lega di rame con diverse lunghezze di superficie convessa metallica (3,2 mm, 4 mm,3 mm) e specifiche di microstrippi piatti (2.7 mm di lunghezza massima, dimensioni 0,88 mm × 0,2 mm).
Nota: la Microstrip piatta è parallela a qualsiasi lato della fianchetta.
Altro modello:
Applicazioni
Ideale per la trasmissione di segnali a microonde ad alta precisione in:
- Sistemi di comunicazione a microonde
- Attrezzature di misura
- Applicazioni aerospaziali
- Sistemi radar
- Campi dell'elettronica
Imballaggio e spedizione
Imballaggio:Ogni connettore è accuratamente confezionato in cartoni protettivi per garantire un transito sicuro.
Spedizione:Utilizziamo servizi di corriere affidabili con numeri di tracciamento per tutte le spedizioni.
Spedizione:Utilizziamo servizi di corriere affidabili con numeri di tracciamento per tutte le spedizioni.
Nota:Per altri modelli simili di connettori a montaggio a flangia, si prega di controllare il nostro catalogo.
