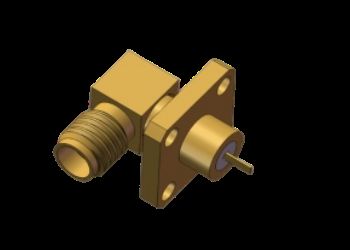

Connessione coassiale SSMA angolo destro/connessione RF femminile a 4 fori montata su flange, microstrip piatta
|
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | RA SSMA Female Microstrip Connector | Modello: | SSMA-KWFD18 |
|---|---|---|---|
| Gamma di frequenza: | 0.3MHz-18GHz | Impedenza: | 50Ω |
| Tensione nominale: | 250 V | DWV: | 750 V |
| Resistenza di isolamento: | ≥5000MΩ | Conduttore centrale: | Leghe di rame placcate d'oro |
| Conduttore esterno: | Leghe di rame placcate d'oro | Metodo del supporto: | 4 Montaggio della flangia a buco |
| Microstrip: | Dimensione piatta 0,2 × φ0.88 | Vite: | 10-36UNS-2 |
| Isolanti: | Ptfe | ||
| Evidenziare: | Connettore RF a micro strisce,SSMA Jack RF connettore coassiale,4 connettori RF montati su flange a fori |
||
Montaggio della flangia a 4 fori angolo destro SSMA / MINI SMA RF Coax Microstrip Flat Connettore fino a 18 GHz
Specifiche del prodotto
| Elementi | Valore |
|---|---|
| Nome prodotto | Connettore piatto Microstrip femminile RA SSMA |
| Modello | SSMA-KWFD18 |
| Gamma di frequenza | 0,3 MHz-18 GHz |
| Impedenza | 50Ω |
| Tensione nominale | 250 V. |
| DWV | 750v |
| Resistenza all'isolamento | ≥5000MΩ |
| Conduttore centrale | Lega di rame, oro placcato |
| Direttore esterno | Lega di rame, oro placcato |
| Metodo di montaggio | Monte flangia a 4 fori |
| Isolanti | Ptfe |
| Campioni | In magazzino, disponibile |
Panoramica del prodotto
Gli angolo retto SSMA Series RF Connettori coassiali sono versioni compatte dello standard di interfaccia SMA, circa il 70% delle dimensioni dei tradizionali connettori SMA. Questi connettori sono presenti:
- Dimensione compatta con larghezza di banda ad ampia frequenza
- Prestazioni meccaniche ed elettriche superiori
- Alta affidabilità nelle applicazioni esigenti
- Connessione filettata (10-36UNF-2)
- Impedenza caratteristica di 50Ω
- Operazione di frequenza fino a 30 GHz
Dimensioni dell'interfaccia
Angolo destro SSMA Connettori di montaggio flangia a 4 fori con dimensioni piatte microstrip SSMA-KWFD18 (unità: mm).
Altro angolo di flangia a 4 fori in acciaio inossidabile angolo destro connettori piatti SSMA MicroStrip Modelli: SSMA-KWFD61G
Applicazioni
Ideale per la trasmissione del segnale a microonde ad alta precisione in:
- Sistemi di comunicazione a microonde
- Attrezzatura di misurazione
- Applicazioni aerospaziali
- Sistemi radar
- Campi elettronici
Packaging e spedizione
Confezione:Ogni connettore SSMA ad angolo destro della flangia a 4 fori è accuratamente confezionato in cartoni protettivi per garantire un trasporto sicuro. Spedizione:Utilizziamo servizi di corriere affidabili con numeri di monitoraggio forniti per tutte le spedizioni.
Spedizione:Utilizziamo servizi di corriere affidabili con numeri di monitoraggio forniti per tutte le spedizioni.Nota:Per altri modelli di connettore ad angolo destro del montaggio della flangia simile, controllail nostro catalogo. Mentre alcuni modelli sono disponibili, tutti possono essere prodotti rapidamente per soddisfare le esigenze dei clienti.
