Connettore a intestazione a 3 pin, punta di pin ermetica a taglio retto con superficie di legame MC-789-JH
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 3 pins | Glass Material: | 7052,7070 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | Marca: | ELT(Elite) |
| ODM: | can be customized according to your requirement | ||
| Evidenziare: | Collegamento della superficie con connettore di intestazione a 3 pin,MC-789-JH 3-Pin Header Connector |
||

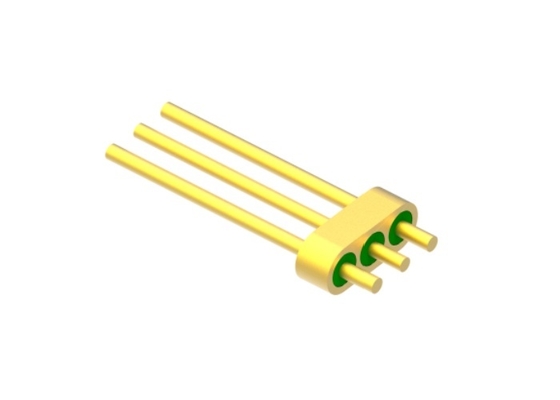

Intestazione multipin ermetica a 3 pin con punta a taglio dritto e superficie di incollaggio
Specifiche di MC-789-JH:
| Nome del prodotto | Ermetico a 3 pin Intestazione multipin con superficie di incollaggio |
| Impedenza | NA |
| Tipo | 3 pin |
| File | 1 fila |
| Colore | Placcato oro |
| Materiale dell'alloggiamento e dei pin | Kovar 4J29 |
|
Materiale del vetro
Colore del vetro
|
Tipo 7070
Verde
|
| Gamma di frequenza | NA |
| VSWR | NA |
| Tensione di tenuta | ≥100V |
|
Ermeticità Tasso di perdita |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Resistenza di isolamento | ≥2000MΩ |
| Temperatura di esercizio | -65℃~+260℃ |

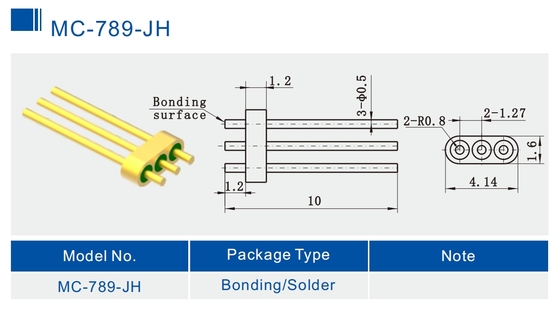

Immagine dettagliata (mm) di MC-789-JH
Catalogo-Guarnizioni ermetiche vetro-metallo.pdf
Guarnizioni ermetiche ottimali-ELT.pdf
----------------------------------------------------------------------------------------------------------------------------------------
Altre intestazioni ermetiche a 3 pin:
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
Introduzione
Passaggi RF/CC ermetici vetro-metallo /Intestazioni multipin /Connettore è anche chiamato Isolatore di vetro. Sono utilizzati principalmente per trasmettere segnali a microonde, segnali di alimentazione e segnali di controllo tra moduli e moduli, moduli e componenti con requisiti di tenuta ai gas. Sono uno dei componenti più critici nei componenti di tenuta.
Il vetro con bassa costante dielettrica e basse perdite dielettriche viene utilizzato come materiale isolante e di supporto. L'alloggiamento e il conduttore sono realizzati in Lega Kovar che viene sinterizzata ad alta temperatura e la superficie è placcata in oro. Il conduttore centrale ha una varietà di stili di terminazione come l'incollaggio a filo d'oro, la saldatura e l'accoppiamento, ecc. Gli isolatori di vetro sono piccoli, leggeri, ermetici, altamente affidabili e sono stati ampiamente utilizzati nelle industrie manifatturiere elettroniche negli ultimi anni.
Caratteristiche:
-Piccole dimensioni
-Leggero
-Ermetico
-Qualità stabile e alta affidabilità
-Conduttore interno: incollaggio a filo d'oro, saldatura e metodo di accoppiamento a scelta
Applicazione:
Ampia gamma di applicazioni di pacchetti elettronici, contromisure elettroniche, satelliti, missili, radar e altri in campo militare, avionico, aerospaziale e automobilistico. Può essere utilizzato con SMA, prodotti a onde millimetriche.
Vantaggi:
-Grado militare con placcatura in oro da 1,27 um
-Controllo rigoroso delle tolleranze
-Design standard e personalizzato a scelta.
-Prodotti e servizi convenienti
-Grandi scorte per dimensioni standard
-Consegna rapida per prodotti personalizzati
Elenco prodotti:
| Serie JM a pin singolo RF da 50Ω | Scelta di saldatura, accoppiamento e incollaggio |
| Serie standard JM a pin singolo RF da 50Ω | Scelta di saldatura, accoppiamento e incollaggio |
| Serie non standard JM a pin singolo RF da 50Ω | Scelta di saldatura, accoppiamento e incollaggio |
| Serie JK a pin singolo CC | Scelta di saldatura e incollaggio |
| Serie standard JK a pin singolo CC | Scelta di saldatura e incollaggio |
| Serie non standard JK a pin singolo CC | Scelta di saldatura e incollaggio a testa di chiodo |
|
Serie JMC con intestazione multipin
|
1-9 pin con scelta di 1-3 file |
| Dimensioni personalizzate |
Ampia gamma |
NOTA:
Abbiamo oltre 100.000 tipi di Connettori ermetici vetro-metallo, se il connettore che stai utilizzando non viene trovato, contattaci con i tuoi dati.
