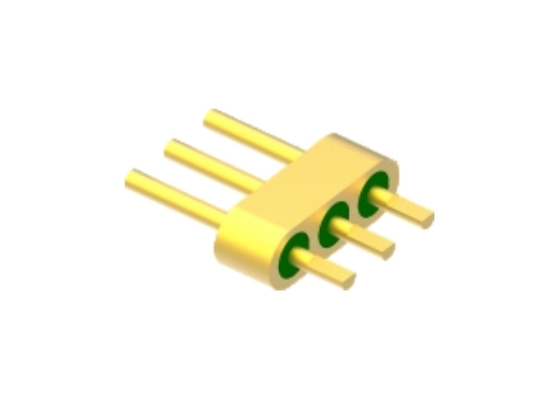

Connettore a più pin ermetico a 3 pin con superficie di incollaggio piana fresata MC-1412-JH
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Placcatura: | Oro placcato | Spillo: | Multi-pin |
|---|---|---|---|
| Numero pin: | 3 pin | Materiale a spillo: | Kovar 4J29 |
| Materiale di vetro: | 7052.7070 | ERMECITÀ: | <1.01325 x 10e-08 std.cc/s |
| Certificato: | ROHS ISO-9001-2015 | Pacchetto: | Seal di vetro a metallo |
| Marca: | ELT(Elite) | ODM: | Può essere personalizzato in base alle tue esigenze |
| Evidenziare: | Connettore ermetico a 3 pin,dorato,per saldatura a filo |
||

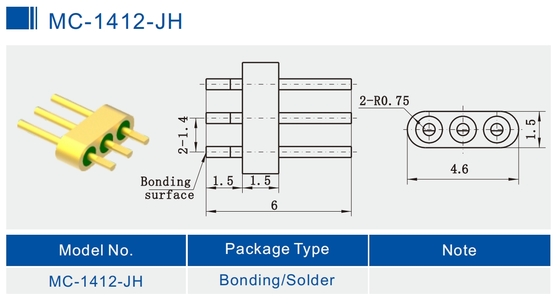

Connettore a più pin ermetico a 3 pin con superficie di incollaggio piana di fresatura
Specifiche di JMC-1946-JH:
| Nome del prodotto | Connettore a più pin ermetico a 3 pin |
| Impedenza | NA |
| Tipo | 3 pin |
| File | 1 fila |
| Colore | Placcato in oro |
| Materiale dell'alloggiamento e dei pin | Kovar 4J29 |
|
Materiale del vetro
Colore del vetro
|
Tipo 7050 o 7070
Verde o Bianco
|
| Gamma di frequenza | NA |
| VSWR | NA |
| Tensione di tenuta | ≥100V |
|
Ermeticità Tasso di perdita |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Resistenza di isolamento | ≥2000MΩ |
| Temperatura di esercizio | -65℃~+260℃ |
Introduzione
Passaggi RF/CC Guarnizioni ermetiche vetro-metallo /Connettori a più pin /Connettore è anche chiamato Isolatore di vetro. Sono utilizzati principalmente per trasmettere segnali a microonde, segnali di alimentazione e segnali di controllo tra moduli e moduli, moduli e componenti con requisiti di tenuta stagna. Sono uno dei componenti più critici nei componenti di tenuta.
Il vetro con bassa costante dielettrica e bassa perdita dielettrica viene utilizzato come materiale isolante e di supporto. L'alloggiamento e il conduttore sono realizzati in Lega Kovar che sinterizzata ad alta temperatura e la superficie è placcata in oro. Il conduttore centrale ha una varietà di stili di terminazione come l'incollaggio a filo d'oro, la saldatura e l'accoppiamento, ecc. Gli isolatori di vetro sono piccoli, leggeri, ermetici, altamente affidabili e sono stati ampiamente utilizzati nelle industrie manifatturiere elettroniche negli ultimi anni.
Caratteristiche:
-Piccole dimensioni
-Leggero
-Ermetico
-Qualità stabile e alta affidabilità
-Conduttore interno: incollaggio a filo d'oro, saldatura e metodo di accoppiamento a scelta
Applicazione:
Ampia gamma di applicazioni di pacchetti elettronici, contromisure elettroniche, satelliti, missili, radar e altri nel campo militare, avionico, aerospaziale e automobilistico. Può essere utilizzato con SMA, prodotti a onde millimetriche.
Vantaggi:
-Grado militare con placcatura in oro da 1,27 um
-Stretto controllo della tolleranza
-Design standard e personalizzato a scelta.
-Prodotti e servizi ad alto rapporto costo-efficacia
-Grandi scorte per dimensioni standard
-Consegna rapida per prodotti personalizzati
Elenco prodotti:
| Serie JM a 50Ω RF a pin singolo | Scelta di saldatura, accoppiamento e incollaggio |
| Serie standard JM a 50Ω RF a pin singolo | Scelta di saldatura, accoppiamento e incollaggio |
| Serie non standard JM a 50Ω RF a pin singolo | Scelta di saldatura, accoppiamento e incollaggio |
| Serie DC a pin singolo JK | Scelta di saldatura e incollaggio |
| Serie standard DC a pin singolo JK | Scelta di saldatura e incollaggio |
| Serie non standard DC a pin singolo JK | Scelta di saldatura e incollaggio a testa di chiodo |
|
Serie JMC con connettore a più pin
|
Scelta da 1 a 9 pin con 1-3 file |
| Dimensioni personalizzate |
Vasta gamma |
NOTA:
Abbiamo oltre 100.000 tipi di Connettori ermetici vetro-metallo, se il connettore che stai utilizzando non viene trovato, contattaci con i tuoi dati.
