Certificazione
Connettori elettrici ermetici a 12 pin, 2 file, piccole dimensioni, saldatura a filo d'oro MC-2188
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Product Name: | Hermetic Multi-pin Headers | Impedance: | other |
|---|---|---|---|
| Pin: | 12-pin | Row: | 2-row |
| Plating: | Gold Plated | Pin Material: | Kovar 4J29 |
| Glass: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | ||
| Evidenziare: | Connettori elettrici ermetici a 12 pin,Connettori a saldatura a filo d'oro di piccole dimensioni,Connettori MC-2188 con sigillo vetro-metallo |
||

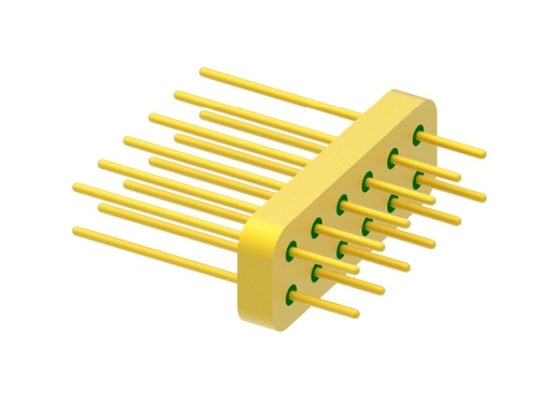

12 Connettori multipin ermetici a 2 file con superficie di collegamento a filo d'oro
Passaggi RF/CC ermetici in vetro-metallo /Connettori multipin /Connettoreè anche chiamatoIsolatore in vetro. Sono utilizzati principalmente per trasmettere segnali a microonde, segnali di alimentazione e segnali di controllo tra moduli e moduli, moduli e componenti con requisiti di tenuta stagna. Sono uno dei componenti più critici nei componenti di tenuta.
Il vetro con bassa costante dielettrica e bassa perdita dielettrica viene utilizzato come materiale isolante e di supporto. L'alloggiamento e il conduttore sono realizzati inlega Kovar che sinterizzata ad alta temperatura, e la superficie è placcata in oro. Il conduttore centrale ha una varietà di stili di terminazione come il collegamento a filo d'oro, la saldatura e l'accoppiamento, ecc.Gli isolatori in vetro sono piccoli, leggeri, ermetici, altamente affidabili e sono stati ampiamente diffusi nelle industrie manifatturiere elettroniche negli ultimi anni.
Specifiche:
| Nome del prodotto | Vetro a metalloConnettori multipin |
| Impedenza | altro |
| Tipo | 12 pin |
| File | 2 file |
| Colore | Placcato in oro |
| Materiale dell'alloggiamento e dei pin | Kovar 4J29 |
|
Materiale del vetro
Colore del vetro
|
7050 o 7070 o DM308
Verde o Bianco
|
| Gamma di frequenza | NA |
| VSWR | NA |
| Tensione di tenuta | ≥300V |
|
Ermeticità Tasso di perdita |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Resistenza di isolamento | ≥2000MΩ per singolo pin, ≥1000MΩ per multipin, |
| Temperatura di esercizio | -65℃~+260℃ |

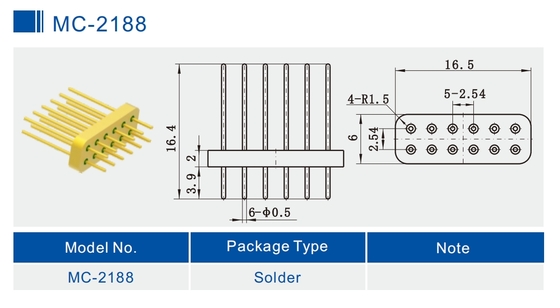

Immagine dettagliata
Unità:mm
Lista prodotti:
| Serie JM a singolo pin RF 50Ω | Scelta di saldatura, accoppiamento e collegamento |
| Serie standard JM a singolo pin RF 50Ω | Scelta di saldatura, accoppiamento e collegamento |
| Serie non standard JM a singolo pin RF 50Ω | Scelta di saldatura, accoppiamento e collegamento |
| Serie JK a singolo pin CC | Scelta di saldatura e collegamento |
| Serie standard JK a singolo pin CC | Scelta di saldatura e collegamento |
| Serie non standard JK a singolo pin CC | Scelta di saldatura e collegamento a testa di chiodo |
|
Connettore multipin serie JMC
|
Scelta da 1-9 pin con 1-3 file |
| Dimensioni personalizzate |
Ampia gamma |
Catalogo-Guarnizioni ermetiche vetro-metallo.pdf
Caratteristiche:
- Dimensioni ridotte
- Leggero
- Ermetico
- Qualità stabile e alta affidabilità
- Conduttore interno: collegamento a filo d'oro, saldatura e metodo di accoppiamento a scelta
Applicazione:
Ampia gamma di applicazioni di pacchetti elettronici, contromisure elettroniche, satelliti, missili, radar e altri settori militari, avionici, aerospaziali e automobilistici. Può essere utilizzato con SMA, prodotti a onde millimetriche.
Vantaggi:
- Grado militare con placcatura in oro da 1,27 um
- Rigorosocontrollo della tolleranza
- Design standard e personalizzato a scelta.
- Prodotti e servizi ad altorapporto costo-efficacia
- Grandi scorte per dimensioni standard
- Consegna rapida per prodotti personalizzati
NOTA:
Abbiamo oltre 100.000 tipi diConnettori ermetici con guarnizione vetro-metallo, se il connettore che stai utilizzando non viene trovato, contattaci con i tuoi dati.
