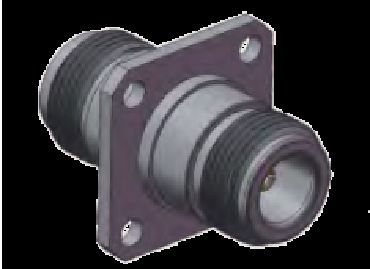

Copper Alloy Nickel Plating N Type 4 Hole Flange Panel Mount Jack to Jack Adapter 11GHz
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Materiale: | Lega di rame | Genere: | Jack a Jack |
|---|---|---|---|
| Nome del prodotto: | Adattatore jack-jack tipo N | Parole chiave: | 4 connettori per pannelli di flange a fori |
| Articolo: | Adattatore coassiale RF | Applicazione: | RF |
| Placcatura superficiale: | Placcatura in nichel | Frequenza: | 11 GHz |
| Evidenziare: | Copper alloy N type flange adapter,Nickel plating RF coaxial connector,4 hole panel mount jack adapter |
||
Adattatori coassiali connettore N a 4 fori con flangia dritta, placcatura in nichel su lega di rame, da jack a jack, fino a 11 GHz
Introduzione al prodotto
Il connettore di tipo N è un connettore filettato di media potenza, contraddistinto da alta affidabilità, elevata resistenza alle vibrazioni e prestazioni meccaniche ed elettriche eccezionali. È specificamente progettato per collegare cavi RF o linee microstrip nei circuiti RF di apparecchiature a microonde e sistemi di comunicazione digitale.
Vantando un ampio intervallo di frequenza, prestazioni superiori e una lunga durata, questo connettore è ampiamente utilizzato in apparecchiature radio e strumenti che operano in condizioni ambientali vibranti o difficili. Trova anche un'applicazione comune nei sistemi di trasmissione terrestre per connessioni di cavi coassiali RF. Il suo design filettato lo rende particolarmente adatto per scenari che richiedono elevati livelli di protezione, nonché per ambienti in cui altri connettori non soddisfano i requisiti esigenti relativi a temperatura, pressione o vibrazione.
Specifiche
| Modello prodotto | N-KFK |
|---|---|
| Tecnico | Materiali e finitura |
| Impedienza: 50Ω | Conduttore centrale: Lega di rame, placcatura in oro |
| DWV: 1500V | Conduttore esterno: Lega di rame, placcatura in oro |
| Resistenza di isolamento: >5000MΩ | Dielettrico di isolamento: PTFE |
| Temperatura: Temp. operativa: -55℃~+125℃ Temp. di stoccaggio: -55℃~+125℃ | |
| Intervallo di frequenza: 0.3MHz~11GHz | |
Disegno schematico
Caratteristiche principali
- Elevata versatilità: Adatto per vari dispositivi e sistemi RF e a microonde
- Ampio intervallo di frequenza: Supporta frequenze di segnale da 0 a 11 GHz (tipi potenziati fino a 18 GHz)
- Facilità d'uso: Metodo di connessione plug-in per un facile collegamento e scollegamento, riutilizzabile
- Elevata affidabilità: Eccellente robustezza e prestazioni di intermodulazione
- Elevata resistenza meccanica: Resiste ad ambienti ad alta potenza, alta tensione e alta frequenza
- Forti prestazioni anti-invecchiamento: Mantiene prestazioni stabili in condizioni difficili
- Eccellente contatto e trasmissione del segnale: Bassa resistenza di contatto garantisce una qualità del segnale superiore
- Elevata resistenza agli agenti atmosferici: Il sistema di bloccaggio a vite di medie dimensioni offre un'eccellente resistenza agli agenti atmosferici
Applicazioni
- Strumentazione
- Automotive
- Satcom
- Computer/LAN
- Telecomunicazioni
- Avionica, radar
- Sistemi di telecomunicazione
- Sistemi di navigazione
- Centri di ricerca
- Comunicazioni satellitari
Imballaggio (per riferimento)
