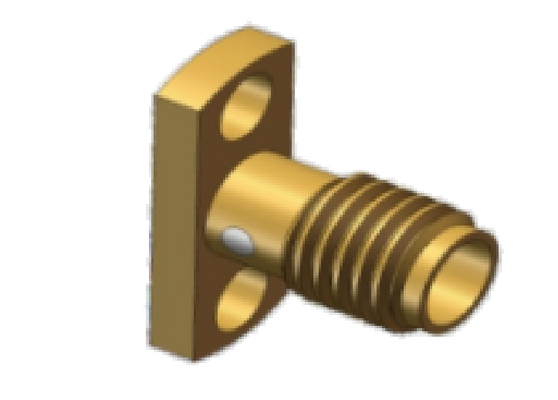

Lega di rame placcata oro SSMA Jack 2 fori Montatura a flange fino a 18GHz Utilizzata per sistemi di comunicazione a microonde
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore microstrip con montaggio su flangia femmina SSMA | Modello: | SSMA-KFD131 |
|---|---|---|---|
| Gamma di frequenza: | 0,3 MHz-18 GHz | Alloggiamento: | Acciaio inossidabile, passività |
| Contatti: | Lega di rame, pallinatura in oro | Isolante: | PTFE |
| Resistenza di isolamento: | >5000MΩ | DWV: | 750 V |
| Impedenza: | 50Ω | Temperatura: | -55℃～+125℃ |
| In magazzino: | Campioni in magazzino | Contatti: | Legatura di rame, placcatura d'oro |
| Impedenza: | 50Ω | ||
| Evidenziare: | Collegamento RF SSMA placcato oro,connessione per il montaggio della flange in lega di rame,connettore per la comunicazione a microonde a 18 GHz |
||
Descrizione del prodotto:
|
Caratteristiche elettriche
|
||
|
Impedenza
|
50Ω
|
|
|
Intervallo di frequenza
|
DC~18GHz
|
|
|
Tensione nominale
|
250VRMS
|
|
|
Tensione dielettrica-resistenza
|
750VRMS
|
|
|
Resistenza di isolamento
|
≥5000MΩ
|
|
|
|
Conduttore esterno
|
Normale≤2.5mΩ
|
|
Conduttore centrale
|
Normale≤4mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Dritto | ≤1.3 | ≤1.35 | ≤1.4 | |
| Ad angolo retto | ≤1.3 | |||
| Adattatore | ≤1.3 | ≤1.35 | ≤1.4 | |
| Altro | ≤1.3 |
La dimensione esterna della lega di rame placcata oro SSMA RF Connector Femmina Flangia Mount Modello: SSMA-KFD131
Applicazioni:
Xi'an Elite Electronic è un produttore leader di connettori e adattatori RF, componenti per microonde/guide d'onda e assemblaggi di cavi, al servizio dell'aerospaziale, dell'aviazione, della navigazione, dei satelliti, dei radar, comunicazioni campi da oltre 23 anni.
Personalizzazione:
Servizi di personalizzazione del prodotto per SSMP Femmina Flangia Mount secondo disegno:
Marca: ELT
MOQ: 200 pezzi
Prezzo: A seconda della quantità
Vi preghiamo di inviarci il disegno o i dettagli e il nostro ingegnere effettuerà la valutazione o vi raccomanderemo il modello alternativo o vi forniremo la nostra soluzione.
Possiamo anche fornire la personalizzazione per i connettori come SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, connettori Micro D, carichi RF, Antenne, Filtri, Divisori di potenza, Accoppiatori...
Imballaggio e spedizione:
Imballaggio per Connettore RF SSMA:
1 pezzo/sacchetto di plastica piccolo
10 pezzi/sacchetto di plastica più grande
100 pezzi/scatola di cartone
Il Connettore RF SSMA con montaggio a flangia arriva imballato in modo sicuro in una piccola scatola di cartone per garantirne la protezione durante la spedizione. La scatola è etichettata con il nome del prodotto e le specifiche per una facile identificazione.
Per la spedizione, il Connettore RF SSMA con montaggio a flangia viene posto in un cartone. Forniremo il numero di tracciamento dopo la spedizione.
