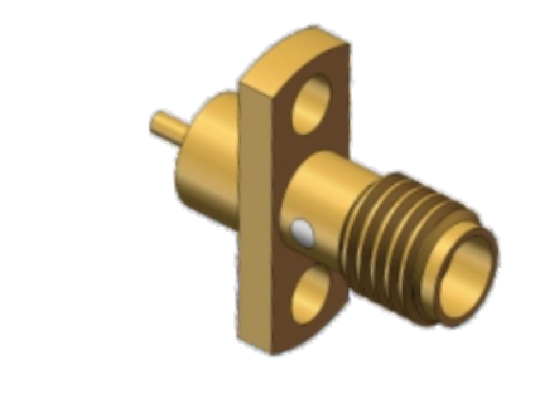

SSMA Femmina SSMA Jack Flangia Montaggio 18GHz VSWR inferiore a 1,3 Utilizzando il componente microonde
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore microstrip con montaggio su flangia femmina SSMA | Modello: | SSMA-KFD19 |
|---|---|---|---|
| Gamma di frequenza: | 0.3MHz-18GHz | Alloggiamento: | Placcatura in oro in lega di rame |
| Contatti: | Legatura di rame, placcatura d'oro | Isolante: | PTFE |
| Resistenza di isolamento: | > 5000MΩ | DWV: | 750 V |
| Impendenza: | 50Ω | Temperatura: | -55℃～+125℃ |
| in magazzino: | Campioni in magazzino | ||
| Evidenziare: | SSMA connettore di montaggio a flange femminile,connettore RF SSMA 18GHz,Jack SSMA VSWR 1.3 |
||
Descrizione del prodotto:
|
Caratteristiche elettriche
|
||
|
Impedenza
|
50Ω
|
|
|
Intervallo di frequenza
|
DC ~ 18 GHz
|
|
|
Tensione nominale
|
250VRMS
|
|
|
Dielettrici Resistenza tensione
|
750VRMS
|
|
|
Resistenza all'isolamento
|
≥ 5000MΩ
|
|
|
|
Conduttore esterno
|
Normale ≤ 2,5 mΩ
|
|
Conduttore centrale
|
Normale≤4mΩ
|
|
|
VSWR
|
≤ 1.3
|
|
| VSWR | DC ~ 18 GHz | 18 GHz ~ 26,5 GHz | 26.5 ~ 40 GHz | |
| Diritta. | ≤ 1.3 | ≤ 1.35 | ≤ 1.4 | |
| Angolo retto | ≤ 1.3 | |||
| Adattatore | ≤ 1.3 | ≤ 1.35 | ≤ 1.4 | |
| Altri | ≤ 1.3 |
Le dimensioni di contorno dei connettori di montaggio a flangia femminile SSMA per la passivazione in acciaio inossidabile Modello: SSMA-KFD19
Applicazioni:
Xi'an Elite Electronic è uno dei principali produttori di connettori e adattatori RF, componenti a microonde/guida d'onda e assemblaggi di cavi, per l'aerospaziale, l'aviazione, la navigazione, il satellite, il radar,comunicazionicampi da più di 23 anni.
Personalizzazione:
Servizi di personalizzazione dei prodotti per montatura di flange femminile SSMP secondo disegno:
Marchio: ELT
MOQ: 200 pezzi
Prezzo: a seconda della quantità
Vi preghiamo di inviarci il disegno o i dettagli e lasceremo che il nostro ingegnere organizzi la valutazione o ci consiglieremo il modello alternativo o vi forniremo la nostra soluzione.
Possiamo anche fornire la personalizzazione per i connettori comeSMA, SSMA, SMP, SSMP ((SMPM), CSMP ((SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, connettori Micro D,carichi RF,Antenne, filtri, divisori di potenza, accoppiatori...
Imballaggio e trasporto:
Imballaggio per i connettori SSMA montati su flange:
1 pezzo/ piccolo sacchetto di plastica
10 pezzi/ sacchetto di plastica più grande
100 pezzi/ scatola di cartone
I connettori di montaggio a ventole SSMA sono imballati in una piccola scatola di cartone per garantire la loro protezione durante la spedizione.La scatola è etichettata con il nome del prodotto e le specifiche per una facile identificazione.
Per la spedizione, i connettori di montaggio della flange SSMA sono posizionati in carrozza.
