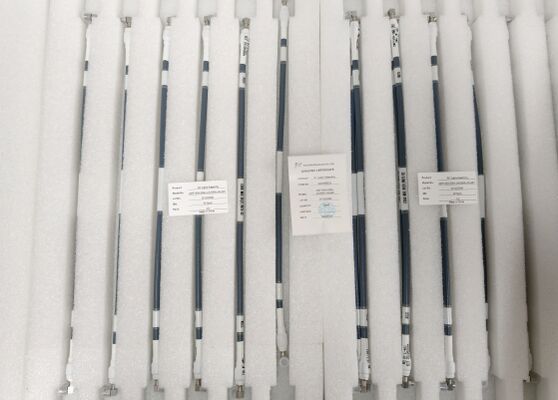

Assemblaggio del cavo RF SMA ad angolo destro personalizzato DC-18GHz Accoppiamento CXN 3450 per modulo RF - doppia estremità personalizzabile
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Assemblaggio cavi ad angolo retto di rf | Centro di contatto del connettore: | Lega di rame, placcato oro |
|---|---|---|---|
| Guscio del connettore: | Acciaio inossidabile, passività | Tensione nominale: | 750 V |
| Resistenza di isolamento: | 5000 ohm | Frequenza: | CC ~ 18 GHz |
| VSWR: | 1.35 Max. | Intervallo di temperatura: | -55℃~+125℃ |
| Cavo OD: | 7,4 mm | Cavo di accoppiamento: | EQV CXN 3450 |
| Stile del cavo: | Connettore SMA ad angolo retto a doppia estremità | Personalizzazione: | DC~18GHz come richiesta del cliente |
| Lunghezza del cavo: | Lunghezza diversa a seconda della richiesta | Applicazione: | Trasmissione del segnale RF, modulo RF |
| Impedenza: | 50Ohm | ||
| Evidenziare: | Cavo RF SMA ad angolo destro,Assemblaggio di cavi RF DC-18GHz,Cavo RF SMA personalizzabile |
||
Descrizione del prodotto
Assemblaggio cavo RF SMA
Gli assemblaggi di cavi RF SMA di Elite Electronics, terminati con connettori Sub-Miniature A (SMA), sono lo standard del settore per le soluzioni di interconnessione RF. Caratterizzati da un design compatto, prestazioni superiori ad alta frequenza e connettività robusta e affidabile, offrono una trasmissione del segnale stabile per sistemi RF critici. Nella selezione degli assemblaggi di cavi RF SMA, le considerazioni chiave includono l'impedenza di 50Ω, la gamma di frequenza, il tipo di cavo e l'adattabilità ambientale, tutti essenziali per ottimizzare l'efficienza del sistema e l'integrità del segnale. Questi assemblaggi ad alte prestazioni sono ampiamente impiegati nelle comunicazioni a microonde, nei test e misurazioni, nell'aerospaziale, nelle comunicazioni satellitari e nelle infrastrutture 5G, fungendo da componenti fondamentali per l'interconnessione di segnali RF ad alta velocità e alta affidabilità.
Capacità di produzione
In qualità di produttore professionale di connettori RF e assemblaggi di cavi RF, gestiamo più linee di produzione dedicate per garantire una risposta rapida e consegne puntuali per le richieste personalizzate dei clienti. I nostri assemblaggi di cavi RF SMA coprono un'ampia gamma di frequenze da DC a 18 GHz, offrendo soluzioni versatili e personalizzate per diverse applicazioni RF industriali e commerciali. Siamo specializzati nella produzione di assemblaggi di cavi RF standard e personalizzati, soddisfacendo i rigorosi requisiti di prestazione dei sistemi RF ad alta frequenza.
Cavi coassiali RF compatibili
Cavo .086, Cavo .141, CNX3506, CXN3657, CXN3507, CXN3449, CXN3450, CXN3508, CXN3500, Cavo serie SFF, Cavo RF flessibile, Cavo semi-flessibile, Cavo semi-rigido, Cavo RG178, Cavo RG316, Cavo a bassa perdita stabilizzato in temperatura, Cavo di test corazzato, Cavo RF super flessibile, Cavo a onde millimetriche
Connettori per cavi RF che produciamo
SMA, SSMA, SMP, SMPM, SMPS (più piccolo di SMPM), ASMP (più grande di SMP), Tipo N, TNC, TNCA, 2.92mm, 2.4mm, 1.85mm, 3.5mm, 1.0mm, 0.8mm
Assemblaggi di guide d'onda
Progettiamo e produciamo anche assemblaggi di guide d'onda personalizzati ad alte prestazioni, a complemento del nostro portafoglio completo di prodotti di interconnessione RF per soddisfare tutte le vostre esigenze di sistemi RF integrati.
Dati tecnici
Entrambe le estremità SMA maschio Spina Frequenza fino a DC a 18 GHz Assemblaggio cavo RF con lunghezza diversa
| Tecnico | Materiali e finitura | ||
| Impedenza | 50ohm | Conduttore centrale del connettore A, B | Lega di rame, placcatura in oro |
| DWV | 1000V | Conduttore esterno del connettore A, B | Acciaio inossidabile, passivazione |
| Resistenza di isolamento | ≥5000MΩ | Cavo di accoppiamento | EQV CXN 3450 |
| Frequenza | DC~18GHz | OD del cavo | 7.4mm |
| Temperatura | Temperatura operativa: -55℃~+125℃ Temperatura di stoccaggio: -55℃~+125℃ | ||
| Altro indice | VSWR<1.35 | ||
Dimensioni esternedi SMA ad angolo retto spina maschio a spina maschio SMA ad angolo retto Assemblaggio cavo RF
Applicazioni
Gli assemblaggi di cavi RF ad angolo retto di Elite Electronics sono ampiamente utilizzati nei settori dell'aviazione, della navigazione, aerospaziale, satcom, radar, antenne, comunicazioni a microonde e comunicazioni digitali, elettronica e misurazioni.
Campo delle comunicazioni
Il nostro assemblaggio di cavi RF ad angolo retto è ideale per stazioni base 5G, dispositivi di comunicazione satellitare, apparecchiature wireless e altro ancora. Consentono connessioni affidabili tra moduli RF e componenti chiave come antenne e filtri, garantendo una trasmissione stabile del segnale ad alta frequenza.
Campo test e misurazioni
Gli assemblaggi di cavi RF sono appositamente progettati per le connessioni delle porte di test di strumenti di precisione, inclusi analizzatori di spettro e analizzatori di rete. Vantando alta precisione e bassa perdita di inserzione, forniscono dati di misurazione accurati e coerenti per applicazioni di test RF.
Campo aerospaziale
Adatti per sistemi radar, apparecchiature di navigazione e dispositivi elettronici aerospaziali, i nostri assemblaggi di cavi RF ad angolo retto sono progettati per resistere ad ambienti operativi estremi, soddisfacendo le rigorose richieste di trasmissione di segnali ad alta frequenza e ultra-affidabili.
Campo dell'elettronica medica
Per dispositivi medici di fascia alta come i sistemi di risonanza magnetica (MRI), il nostro assemblaggio di cavi RF SMA ad angolo retto non magnetico evita efficacemente le interferenze del campo magnetico, salvaguardando la precisione della diagnosi e dell'imaging medico.
Imballaggio e spedizione
Imballaggio:
Gli assemblaggi di cavi RF sono accuratamente imballati in un cartone per garantire un trasporto sicuro. Il cavo è fissato in posizione con imbottitura protettiva in schiuma per evitare danni durante la spedizione. La scatola è etichettata con il nome del prodotto e le specifiche per una facile identificazione.
Spedizione:
Offriamo spedizioni rapide e affidabili per gli assemblaggi di cavi RF. Dopo la spedizione, riceverai un numero di tracciamento della tua spedizione.
RFQ
D1: Siete una società commerciale o un produttore?
R: Siamo un produttore professionale di componenti di interconnessione RF/microonde con oltre 23 anni di ricca esperienza nella produzione di connettori RF, assemblaggi di cavi RF e componenti di interconnessione RF.
D2: Quali prodotti potete fornire attualmente?
R: Forniamo una gamma completa di componenti RF/microonde, inclusi connettori RF, adattatori RF, assemblaggi di cavi RF, prodotti per guide d'onda, connettori ermetici vetro-metallo, connettori micro D-sub, giunti rotanti per microonde e altri componenti di interconnessione per microonde personalizzati.
D3: È disponibile un campione gratuito?
R: Sì, sono disponibili campioni gratuiti per prodotti RF in stock con termini di ritiro del trasporto per clienti globali.
D4: La vostra azienda può accettare la personalizzazione?
R: La personalizzazione ODM è altamente benvenuta. Supportata da oltre 23 anni di esperienza professionale ODM, Elite Electronics fornisce servizi di personalizzazione completi, inclusi progettazione del prodotto, ricerca e sviluppo, sviluppo e integrazione per tutte le vostre esigenze di prodotti di interconnessione RF, inclusi gli assemblaggi di cavi RF di diverse lunghezze.
D5: Quali sono i termini di pagamento?
R: Supportiamo termini di pagamento globali flessibili: L/C, T/T, Western Union, Trade Assurance (inclusi pagamenti con carta di credito e T/T) e altri metodi di pagamento internazionali principali.
D6: Qual è il tempo di consegna?
R: • Ordini di campioni: 5 giorni lavorativi
• Ordini all'ingrosso di connettori RF: 3-4 settimane (soggetto alla quantità dell'ordine, ai requisiti ODM e alle specifiche del prodotto)
• Ordini all'ingrosso di assemblaggi di cavi RF: 8-13 settimane
D7: Come mi consegnerete la merce?
R: Collaboriamo con i principali corrieri espressi internazionali (DHL, UPS, FedEx, TNT) per consegne rapide con tariffe di trasporto competitive per spedizioni globali. Sono disponibili anche trasporto aereo e marittimo per ordini di prodotti RF all'ingrosso per soddisfare diverse esigenze di spedizione.
D8: Quanto tempo devo aspettare prima che arrivi la mia merce?
R: • Trasporto aereo: 5-8 giorni lavorativi (consegna globale)
• Espresso internazionale: 3-8 giorni lavorativi (consegna porta a porta)
D9: Com'è la qualità del vostro prodotto?
R: In qualità di fornitore affidabile di alta qualità per numerosi progetti nazionali ad alta tecnologia, consideriamo la qualità del prodotto come il nucleo del nostro sviluppo. Disponiamo di un team di controllo qualità (QC) professionale e rigoroso e di processi di produzione standardizzati, tutti i prodotti sono fabbricati e ispezionati in conformità con gli standard di qualità internazionali del settore RF per garantire prestazioni e affidabilità superiori.
D10: Qual è la vostra garanzia?
R: Forniamo una garanzia del prodotto di 6 mesi dalla data di consegna. Elite Electronics attribuisce grande importanza al servizio post-vendita globale e offre un supporto tecnico completo per tutti i nostri prodotti RF/microonde.
