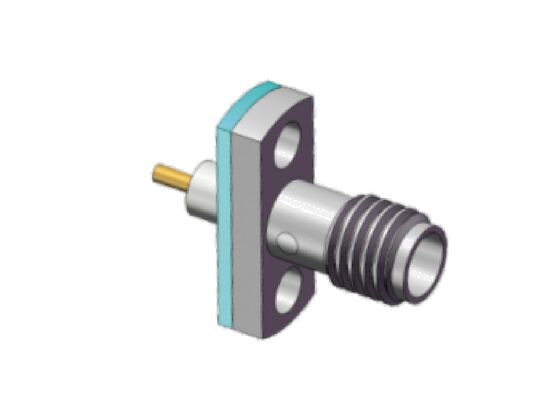

Flanco di acciaio inossidabile impermeabile montato SSMA RF Connector 18GHz con anello di tenuta per ambienti difficili
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Modello: | SSMA(S)-KFD232G | Frequenza: | CC ~ 18 GHz |
|---|---|---|---|
| Metodo di montaggio: | Montaggio a flangia | Contatto del centro: | Lega di rame, placcatura in oro |
| Conchiglia: | Acciaio inossidabile, passività | Isolante: | PTFE |
| Genere: | Femmina | Durabilità: | 500 cicli di accoppiamento |
| Tempi di consegna: | 5-10 giorni lavorativi per le azioni | Personalizzazione: | Secondo il disegno |
| Evidenziare: | Connettore RF SSMA impermeabile,Connessione per il montaggio della flange in acciaio inossidabile,connettore RF a 18 GHz con anello di tenuta |
||
Descrizione del prodotto:
Il connettore RF SSMA (mini SMA) è un connettore coassiale RF miniaturizzato accoppiato a vite, una variante compatta del connettore RF SMA, progettato per applicazioni a onde millimetriche ad alta frequenza e requisiti di montaggio ad alta densità.
Metodo di accoppiamento e impedenza: Adotta un bloccaggio a vite fine da 10-36 UNS; l'impedenza caratteristica standard è 50Ω.
Frequenza operativa: Il limite superiore convenzionale è di 18 GHz, mentre il modello MSSM ottimizzato di Elite Electronics può raggiungere i 40 GHz, superando di gran lunga i 18 GHz dei connettori SMA standard, rendendolo ideale per sistemi a onde millimetriche.
Prestazioni elettriche e meccaniche: Con una tensione di tenuta di circa 750 V e una resistenza di isolamento ≥1000MΩ; presenta bassa resistenza di contatto per i conduttori centrali/esterni (tipicamente ≤5mΩ per il conduttore centrale e ≤2,5mΩ per il conduttore esterno); la durata tipica di accoppiamento è di 500 cicli; l'intervallo di temperatura operativa è generalmente da -40°C a +125°C.
Costruzione e materiali: Occupa circa il 70% del volume di un connettore SMA; il contatto centrale è per lo più in lega di rame placcata oro, l'isolante è comunemente PTFE e l'alloggiamento è in lega di rame placcata oro o acciaio inossidabile, bilanciando eccellente conduttività elettrica e resistenza alla corrosione. Inoltre, Elite Electronics offre connettori RF SSMA con prestazioni nominali impermeabili e a tenuta ermetica.
Configurazioni di montaggio: Disponibile in una varietà di forme, tra cui tipi dritti/ad angolo retto, a flangia, a saldare su PCB e a crimpare su cavo.
Parametri tecnici:
| Modello | SSMA(S)-KFD232G |
| Metodo di montaggio | Montaggio a flangia |
| Contatto centrale | Lega di rame, placcata oro |
| Alloggiamento | Acciaio inossidabile, passivato |
| Isolante | PTFE |
| Frequenza | DC ~ 18 GHz |
| Durata | 500 cicli di accoppiamento |
| Genere | Femmina |
| Personalizzazione | Secondo disegno |
Dimensioni esterne del connettore RF SSMA impermeabile a flangia:
Jack connettore RF SSMA in acciaio inossidabile con flangia a 2 fori Modello: SSMA-KFD232G
Applicazioni:
Campi aerospaziali, Campi di test e misurazione, Comunicazioni a microonde, Apparecchiature elettroniche mediche, Elettronica industriale e progettazione di PCB ad alta densità.
Personalizzazione:
La serie di connettori RF SSMA di Elite Electronics include connettori RF SSMA a flangia, connettori per cavi mini SMA e connettori SSMA per montaggio su PCB a foro passante, fornendo soluzioni di connettività RF affidabili e ad alte prestazioni su misura per le vostre esigenze esatte.
Offriamo termini di pagamento flessibili, tra cui T/T e L/C, e la nostra capacità di fornitura scalabile può essere completamente personalizzata in base ai vostri requisiti specifici, garantendo la consegna puntuale degli ordini. Scegliete i connettori RF SSMA di Elite Electronics per prestazioni costanti e affidabili e soluzioni su misura ingegnerizzate per soddisfare le vostre esigenze applicative uniche.
MOQ personalizzazione SSMA: 200 pezzi
Imballaggio e spedizione:
Imballaggio:
I connettori RF SSMA di Elite Electronics sono confezionati con soluzioni di protezione leader del settore, specificamente progettate per salvaguardare i componenti di precisione durante il transito internazionale. Ogni connettore RF SSMA Elite è sigillato singolarmente in sacchetti antistatici ESD, prevenendo efficacemente danni da scariche elettrostatiche (ESD), umidità e intrusione di polvere per preservare l'integrità del componente e le prestazioni originali. Dopo la sigillatura individuale, i connettori vengono inseriti in cartoni rigidi e imbottiti ammortizzanti, che mitigano efficacemente urti, vibrazioni e pressioni esterne durante la movimentazione, lo smistamento e la spedizione a lunga distanza. Tutto l'imballaggio è chiaramente contrassegnato con informazioni dettagliate sul prodotto, incluse numero di modello, specifiche tecniche ed esatta quantità, per consentire una gestione efficiente dell'inventario, una rapida identificazione del prodotto e una ricezione senza problemi per i clienti globali, ottimizzando l'intera esperienza della catena di approvvigionamento.
Spedizione:
Forniamo soluzioni di spedizione globali affidabili per la consegna rapida e sicura dei nostri connettori RF SSMA. Tutti gli ordini vengono spediti tramite corrieri logistici internazionali affidabili con tracciamento completo in tempo reale disponibile per una visibilità completa della spedizione. I nostri connettori RF SSMA vengono trattati come componenti elettronici fragili con cura specializzata durante l'intero processo di spedizione per eliminare danni da transito e garantire una consegna puntuale e in perfette condizioni.
Elite Electronics collabora con corrieri logistici internazionali affidabili e di prim'ordine per gestire tutti gli ordini di connettori RF SSMA, fornendo funzionalità di tracciamento completo in tempo reale 24 ore su 24, 7 giorni su 7, che offrono una visibilità completa della spedizione, dalla spedizione dal nostro magazzino alla destinazione finale, consentendovi di monitorare l'avanzamento del vostro ordine in qualsiasi momento e ovunque.
FAQ:
D1: Qual è il marchio del connettore RF SSMA?
R1: Il connettore RF SSMA è a marchio ELT.
D2: Dove viene prodotto il connettore RF SSMA?
R2: Il connettore RF SSMA è prodotto nella città di Xi'an, Cina.
D3: Quali certificazioni ha il connettore RF SSMA?
R3: Il connettore RF è certificato ISO9001 e ISO14001.
D4: Qual è la quantità minima d'ordine e i dettagli di imballaggio per il connettore RF SSMA?
R4: La quantità minima d'ordine è di 50 pezzi. L'imballaggio è di 10 pezzi per sacchetto e 100 pezzi per cartone.
D5: Quali sono i tempi di consegna e i termini di pagamento per l'ordinazione del connettore RF SSMA?
R5: I tempi di consegna sono di 5-10 giorni lavorativi per gli ordini in stock. I termini di pagamento accettati sono T/T o L/C.
