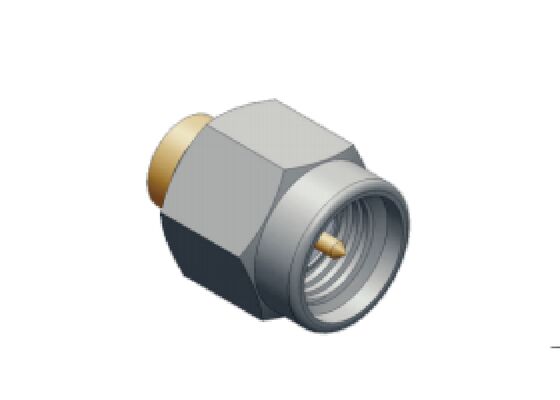

connessione RF SMA 18 GHz per RG402, .141, 3# Cavo semi-rigido/flessibile con resistenza allo spruzzo di sale di 96 ore
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Collegamento RF SMA | Modello: | SMA-JB3G-9 |
|---|---|---|---|
| Gamma di frequenza: | 0,3 MHz-18 GHz | Impedenza: | 50ohm |
| DWV: | 750 V | Resistenza di isolamento: | ≥5000MΩ |
| Direttore Centrale: | Placcatura in oro in lega di rame | Conduttore esterno: | Placcatura in oro in lega di rame |
| Tipo di cavo: | RG402, .141 , 3#Cavo semirigido/flessibile | Genere: | Spina, maschio |
| Isolanti: | PTFE | Applicazione: | Applicazione PCB, dispositivo di prova RF, telaio, telecomunicazioni, sistema radar Phased Array, si |
| Evidenziare: | Collegamento SMA RF RG402,connessione SMA frequenza 18 GHz,Connettore RF resistente allo spruzzo di sale |
||
Connettore RF SMA 18GHz Maschio per cavo RG402, .141, 2#Semi-rigido/flessibile con resistenza alla nebbia salina
Descrizione del prodotto
Progettati per le rigorose esigenze delle applicazioni ad alta frequenza, i nostri connettori RF SMA offrono prestazioni superiori da DC a 18 GHz. Integrando la miniaturizzazione di precisione con una costruzione robusta, questi interconnettori garantiscono una trasmissione del segnale affidabile negli ambienti più critici per la missione.
Design orientato alle prestazioni
Al centro della nostra tecnologia c'è un impegno per l'integrità del segnale. Caratteristiche di bassissima perdita di inserzione e di ritorno garantiscono una trasmissione stabile su sistemi a banda larga, assicurando che le vostre applicazioni ad alta frequenza funzionino con la massima efficienza. Questa ingegneria di precisione si traduce in prestazioni che superano costantemente le soluzioni di interconnessione standard.
Affidabilità efficiente in termini di spazio
Ottimizzare lo spazio sulla scheda senza compromettere le prestazioni è fondamentale nell'elettronica moderna. I nostri connettori SMA compatti e leggeri offrono la soluzione ideale, fornendo piena capacità elettrica e meccanica in un ingombro progettato per l'efficienza spaziale.
Soluzioni di connettività complete
Offriamo un portafoglio completo di tipi di connettori SMA per soddisfare diverse esigenze di integrazione:
Connettori per cavi: Per interconnessione flessibile.
Connettori a flangia: Forniscono un montaggio sicuro sul pannello.
Connettori bulkhead: Progettati per un robusto montaggio su partizione.
Connettori per montaggio PCB: Progettati per l'integrazione diretta sulla scheda.
Dati tecnici
|
Caratteristiche elettriche |
|
|
Numero modello. |
SMA-JB3G-9 |
|
Impedenza |
50Ω |
|
Intervallo di frequenza |
0.3MHz~18GHz |
|
VSWR |
≤1.3 |
|
Tensione di tenuta dielettrica |
750 V |
|
Resistenza di isolamento |
≥ 5000 MΩ |
|
Caratteristiche materiali e meccaniche |
|
|
Conduttore centrale |
Lega di rame, Placcatura oroCorpo e altri |
|
Lega di rame |
, Placcatura oroDielettrico di isolamento |
|
PTFE |
Tipo di cavo |
|
.141, RG402, Cavo semi-flessibile/rigido 3# |
Altro indice |
|
Resistenza alla nebbia salina neutra 96 ore |
Dimensioni di ingombro |
Connettore RF SMA
Modello: SMA-JB3G-9 ( Resistenza alla nebbia salina neutra 96 ore )Applicazioni
Aerospaziale
- Aviazione
- Navigazione
- Sistemi radar
- Comunicazioni
- Banco di prova
- Strumenti
- Elettronica
- I nostri connettori RF SMA utilizzano materiali di prima qualità e processi di produzione rigorosi per garantire durata e affidabilità in ambienti difficili.
Imballaggio e spedizione
Imballaggio:
Ogni connettore RF SMA in lega di rame è imballato in modo sicuro in una robusta scatola di cartone con imbottitura in schiuma per prevenire danni durante il trasporto.Spedizione:
D1: Siete una società commerciale o un produttore?
R: Siamo un produttore con oltre 23 anni di esperienza nei componenti di interconnessione RF/microonde.
D2: Quali prodotti potete fornire attualmente?
R:
SMA, SSMA, SMP, SMPM, ASMP (più grande di SMP), CSMP (più piccolo di SMPM), N, TNC, TNCA, TMA, 2.92mm, 3.5mm, 2.4mm, adattatori, assemblaggi di cavi, prodotti a guida d'onda, connettori ermetici vetro-metallo, micro d-sub, giunti rotanti per microonde e altri componenti per microonde.D3: È disponibile un campione gratuito per il connettore RF?
R: Sì, se disponibile in magazzino, il campione gratuito è disponibile con trasporto a carico del cliente.
D4: La vostra azienda può accettare personalizzazioni?
R: L'ODM è benvenuto. Con oltre 23 anni di esperienza nell'ODM, Elite Electronics può assistere nella progettazione, sviluppo del prodotto, ricerca e sviluppo e integrazione dei vostri prodotti di interconnessione.
D5: Quali sono i termini di pagamento?
R: Possiamo accettare L/C, T/T, Western Union, Trade Assurance (carta di credito e T/T), ecc.
D6: Qual è il tempo di consegna del connettore RF?
R: 5 giorni per ordini di campioni, 3-4 settimane per ordini di produzione di massa (in base a diverse quantità, ODM, ecc.)
D7: Come mi consegnerete il connettore RF?
R: Generalmente, collaboriamo con corrieri internazionali come DHL, UPS, FedEx, TNT per consentire ai nostri clienti di ricevere la merce rapidamente ma con il minor costo di trasporto. Nel frattempo, sono disponibili anche spedizioni via aerea e via mare.
D8: Quanto tempo devo aspettare prima che arrivi il mio connettore SMA?
R: 5-8 giorni lavorativi per il trasporto aereo, 3-8 giorni lavorativi per corrieri internazionali.
D9: Com'è la qualità del vostro connettore RF SMA?
R: Essendo fornitori di alta qualità di molti progetti nazionali ad alta tecnologia, fornire prodotti eccellenti è il nostro modo di sviluppo. Abbiamo un forte team di controllo qualità e un processo molto rigoroso per garantire la nostra qualità secondo diversi standard di qualità.
D10: Qual è la garanzia del vostro connettore RF SMA?
R: La nostra garanzia è di 3 mesi dopo la consegna, Elite Electronic presta molta attenzione al servizio post-vendita.
