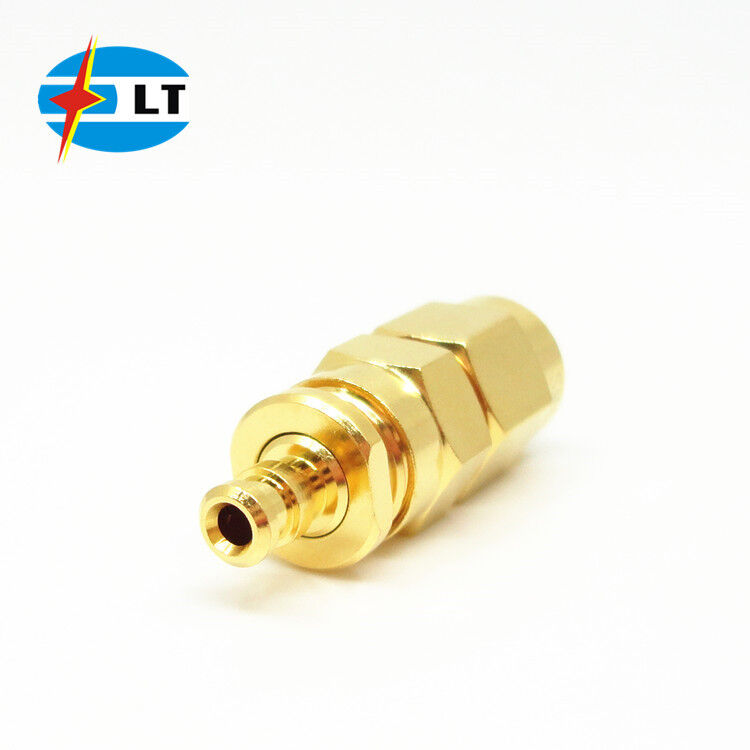

RG178 50Ohm SMA Connettore Maschio Dritto
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Conettore RF SMA | Placcatura: | Oro placcato |
|---|---|---|---|
| Genere: | Maschio | Frequenza: | CC ~ 18 GHz |
| Tipo: | SMA | Tensione di lavoro: | 335V r.m.s al livello del mare |
| Corpo: | Ottone | Impedenza: | 50Ω |
Cavo RG178 SMA con connettore dritto maschio SMA placcato oro da 50 Ohm
I connettori RF SMA sono connettori coassiali RF con accoppiamento filettato di dimensioni miniaturizzate, antivibranti e con un'ampia gamma di frequenza fino a 18 GHz (i nostri connettori RF SMA possono raggiungere i 20 GHz), il che li rende ampiamente utilizzati per microonde, antenne e strumentazione di test, ecc.
Possiamo personalizzare connettori e adattatori RF SMA in base alle diverse esigenze dei clienti. Sono disponibili sia il montaggio a pannello SMA che il montaggio a flangia SMA, nonché connettori SMA ad angolo retto.
Possiamo personalizzare connettori e adattatori RF SMA in base alle diverse esigenze dei clienti. Sono disponibili sia il montaggio a pannello SMA che il montaggio a flangia SMA, nonché connettori SMA ad angolo retto.
Specifiche:
| Caratteristiche Elettriche: | ||
| Impedenza | 50Ω | |
| Gamma di Frequenza | Cavi flessibili | DC~12.4GHz |
| Cavi semi-rigidi | DC~18GHz | |
| Tensione Nominale | 335 VRMS (livello del mare max.) | |
| Tensione di Tenuta Dielettrica | 1000VRMS (livello del mare max.) | |
| Resistenza di Isolamento | ≥5000MΩ | |
| Resistenza di Contatto | Conduttore centrale | ≤3.0mΩ |
| Raws | Conduttore esterno | ≤2.0mΩ |
| VSWR (Rapporto d'onda stazionaria di tensione) | ≤1.3 | |
Disegno di ingombro di Connettori coassiali RF SMA:
(mm)
Caratteristiche Materiali e Meccaniche:
| Caratteristiche Materiali e Meccaniche: | |||
| Conduttore Centrale | Maschio/Spina | Ottone | Placcato Oro |
| Femmina/Presa | Bronzo al Berillio | Placcato Oro | |
| Contatto Elastico | Bronzo al Berillio | Nichelato | |
| Guscio/Alloggiamento | Ottone | Placcato Oro | |
| Guscio/Alloggiamento | Acciaio Inossidabile | Passivato | |
| Isolante | PTFE | ||
| Anello di Tenuta | Gomma Siliconica | ||
| Durata | 500 cicli | ||
| Coppia | 0.79~1.13N.m | ||
| *Altri materiali e rivestimenti superficiali possono essere personalizzati | |||
Caratteristiche Principali:
1. Connettori coassiali sub-miniaturizzati con gamma di frequenza fino a 18 GHz
2. Utilizzo di un'interfaccia filettata
3. Disponibili in finitura passivata o placcata oro
4. Opzioni di materiale in ottone e acciaio inossidabile
5. Ampia varietà di orientamenti e terminazioni per PCB
6. Disponibili in versione dritta o ad angolo retto
7. Con opzioni a pannello, a pannello a 2 fori, a pannello a 4 fori o senza montaggio.
8. Ampia gamma con varianti maschio, femmina e adattatori.
9. Conforme RoHS
Catalogo Prodotti:
| Adattatore RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF TNC |
| Connettore RF Tipo N |
| Connettore RF MCX/MMCX |
| Connettore RF BNC |
| Assemblaggi cavi RF |
| Adattatore guida d'onda a coassiale |
| Sigillature ermetiche vetro-metallo |
| Connettore serie J30J |
| Giunti rotanti per microonde |
Applicazione:
* Aerospaziale
* Banda larga
* Strumentazione
* Stazione base
* Comunicazioni mobili
* Strutture esterne
* Radar, microonde
* Antenne phased array
* Telecomunicazioni
* Interconnessione scheda-scheda
Dimensioni Interfaccia:
Prodotti Simili
1. Per cavo RG178 connettori RF SMA dritti placcati oro
2.Per cavo RG178 connettori RF SMA ad angolo retto placcati oro
3.Per cavo RG178 connettori SMA a pannello placcati oro
NOTA:
Abbiamo oltre 10.000 tipi di connettori SMA, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli.
