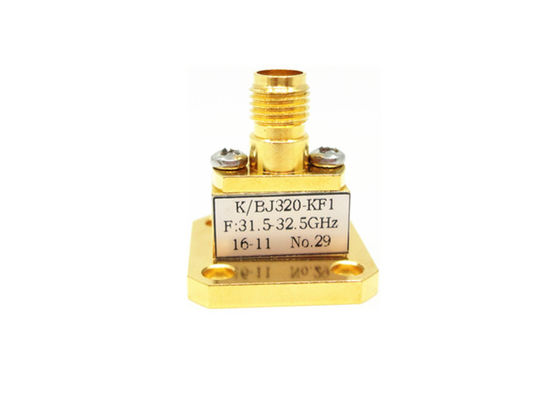

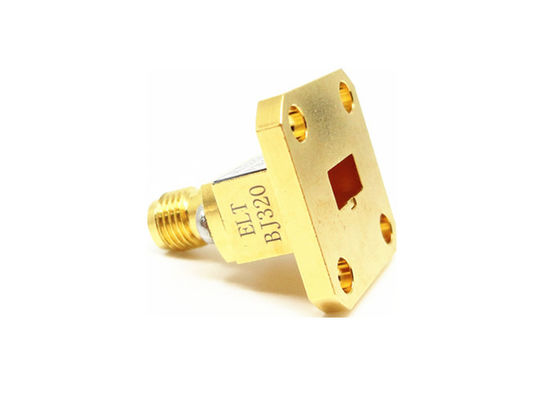

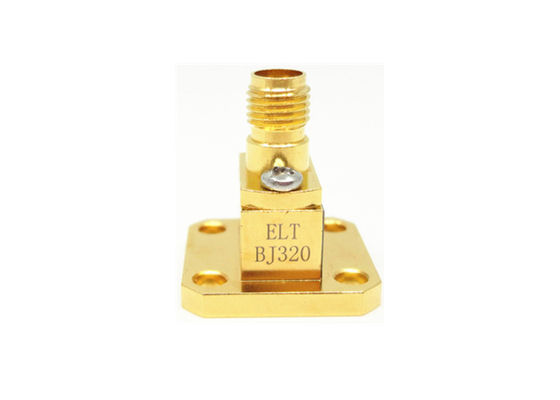

Adattatore guida d'onda-coassiale BJ320 K 2,92mm femmina a lancio terminale 26,4 GHz ~ 40 GHz WR28 K/BJ320-KF1
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Guida d'onda per gli adattatori coassiali | Materiale: | Connettore in ottone |
|---|---|---|---|
| Gamma di frequenza: | 26.4-40GHz | Connettore: | 2.92mm (tipo K) |
| VSWR: | 1.25 | Impedenza: | 50 ohm |
| Dimensione della guida d'onda: | WR28 | Stile del corpo: | Angolo retto |
| Evidenziare: | Adattatore da guida d'onda a coassiale WR28,Adattatore a lancio terminale femmina BJ320 da 2,92 mm |
||
WR28 K 2.92mm Guida d'onda ad adattatore coassiale Femminile lancio

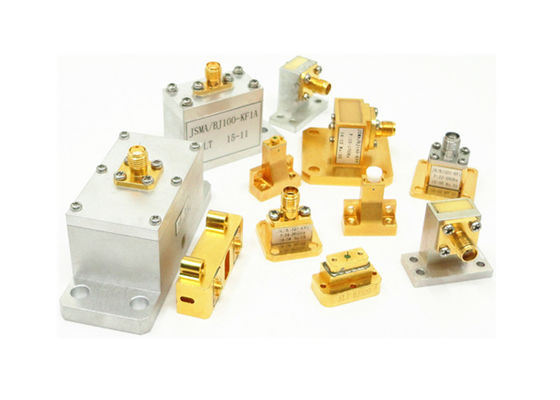

Guida d'onda all' adattatore coassialeProdotto daXi'an Elite Electronic Industrial Co., Ltd.Per gli adattatori coaxiali a fine guida d'onda, possiamo fornire Tipo N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMPI nostri modelli di guida d'onda vanno da BJ84 a BJ400.
Inoltre, possiamo offrireabitudineAdaptatori a guida d'onda coassiali in conformità alle esigenze particolari dei clienti.
Catalogo- Guida d'onda agli adattatori coassiali.pdf
Specificità:
| Nome del prodotto | Guida d'onda per gli adattatori coassiali |
| Tipo coassiale | 2.92mm (tipo K) |
| Dimensione della guida d'onda | WR28 |
| Stile del corpo | Fine del lancio |
| Intervallo di frequenza | 26.4-40.0 GHz |
| Impedenza | 50 Ohm |
| VSWR | 1.25 |
Vantaggi:
-I nostri adattatori a guida d'onda sono di elevata affidabilità, dimensioni in miniatura e prestazioni eccellenti, il che li rende ampiamente adottati nei dispositivi di misurazione a microonde e a onde millimetriche, ecc.
Disegno dettagliato ((mm):
Elenco di Waveguide per2.92mm (tipo K)Adaptatori coassiali:
| Numero di modello | Descrizione | Nota |
| K/BJ220-KF2 | WR42 a K ((2,92 mm) adattatori femminili ad angolo retto | BJ220=WR42 |
| K/BJ220-KF1 | WR42 a K ((2,92 mm) adattatori di lancio femminili | K = femmina |
| K/BJ260-KF | WR34 a K ((2,92 mm) adattatori femminili ad angolo retto | BJ260=WR34 |
| K/BJ260-KF1 | WR34 a K ((2,92 mm) adattatori di lancio femminili | |
| K/BJ320-KF | WR28 a K ((2,92mm) adattatori femminili ad angolo retto | BJ320=WR28 |
| K/BJ320-KF1 | WR28 a K ((2,92 mm) adattatori di lancio femminili | |
| K/BJ320-JF1 | WR28 a K ((2,92 mm) adattatori di lancio a testa maschile | J=maschio |
| K/BJ400-KF1 | WR22 a K ((2,92 mm) adattatori di lancio femminili | BJ400=WR22 |
| K/24JS18000-KF | WR24JS18000 a K ((2,92 mm) adattatori di lancio femminili |
Riferimenti incrociati delle norme di guida d'onda
| Norme cinesi | Norme internazionali | Intervallo di frequenza (GHz) |
| BJ84 | WR112 | 6.57-9.99 |
| BJ100 | WR90 | 8.20 a 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
Nota:
Abbiamo oltre 10.000 tipi diGuida d'onda per gli adattatori coassialiper scegliere, se l'adattatore che sta utilizzando non è stato trovato, si prega di contattarci con i suoi dettagli.La dimensione ODM è benvenuta.
