39.2GHz~59.6GHz WR19 BJ500 a 1.85mm Femminile angolo destro Guida d'onda ad adattatore coassiale 1.85/BJ500-KF4

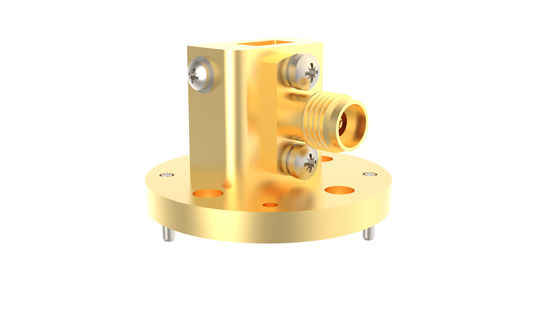

39.2GHz~59.6GHz WR19 BJ500 To 1.85mm Female Right Angle Waveguide To Coax Adapter 1.85/BJ500-KF4
39.2GHz~59.6GHz WR19 BJ500 To 1.85mm Female Right Angle Waveguide To Coax Adapter 1.85/BJ500-KF4

Grande immagine :  39.2GHz~59.6GHz WR19 BJ500 a 1.85mm Femminile angolo destro Guida d'onda ad adattatore coassiale 1.85/BJ500-KF4 Miglior prezzo

Dettagli:
Luogo di origine: Cina
Marca: ELT
Certificazione: ISO 9001:2015, ISO 14001:2015
Numero di modello: 1.85-BJ500-KF4
Termini di pagamento e spedizione:
Quantità di ordine minimo: 5 pezzi
Prezzo: Negoziabile
Imballaggi particolari: Cartone di esportazione standard
Tempi di consegna: Entro 5-7 giorni lavorativi (per le scorte)
Termini di pagamento: T/T, L/C, carta di credito, Paypal
Capacità di alimentazione: 10,0000 PCS al mese
Contatto
Descrizione di prodotto dettagliata
Nome del prodotto: Guida d'onda WR19 ad adattatori coassiali Materiale: Ottone
Gamma di frequenza: 39.2-59.6 GHz Connettore: 1.85mm
VSWR: 1.4 Impedenza: 50 ohm
Dimensione della guida d'onda: WR19,BJ500 Stile del corpo: Angolo retto
Evidenziare:

Guida d'onda WR19 ad adattatore da 1

,

85 mm

,

adattatore coassiale con guida d'onda ad angolo retto

Adattatore per guida d'onda femmina a coassiale WR19 BJ500 a 1.85mm ad angolo retto 39.2GHz~59.6GHz

La frequenza di adattatori da guida d'onda a coassiale elaborati da Elite Electronic (ELT) coprono 5.4GHz-110GHz. Con alta affidabilità, dimensioni ridotte ed eccellenti prestazioni, è ampiamente utilizzato nelle apparecchiature di misurazione a microonde e a onde millimetriche. La guida d'onda ha guide d'onda rettangolari standard e a doppia cresta, e le guide d'onda non standard possono essere personalizzate in base alle esigenze dell'utente. L'interfaccia di connessione coassiale include N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstrip. Gli adattatori da guida d'onda a coassiale sono divisi in due tipi: a lancio terminale e ad angolo retto dall'orientamento dell'interfaccia. Tra questi, il tipo di lancio RA può anche essere utilizzato come una struttura ad alta potenza.



Specifiche di 1.85/BJ500-KF4:

Nome prodotto Adattatori da guida d'onda WR19 a coassiale 1.85mm - Tipo ad angolo retto
Numero modello 1.85/BJ500-KF4
Tipo coassiale 1.85mm
Dimensioni guida d'onda WR19 (BJ500)
Stile corpo Angolo retto
Intervallo di frequenza 39.2-59.6GHz
Impedenza 50 Ohm
VSWR 1.4



Vantaggi:
-I nostri adattatori per guida d'onda sono di alta affidabilità, dimensioni in miniatura e prestazioni eccellenti, ecc., il che li rende ampiamente adottati nei dispositivi di misurazione a microonde e a onde millimetriche, ecc.

Disegno schematico e immagini di Adattatore da guida d'onda WR19 BJ500 a coassiale femmina 1.85mm 1.85/BJ500-KF4:
39.2GHz~59.6GHz WR19 BJ500 a 1.85mm Femminile angolo destro Guida d'onda ad adattatore coassiale 1.85/BJ500-KF4


Elenco di Adattatori da guida d'onda a coassiale 1.85mm:

Numero modello Descrizione Nota
1.85/BJ500-KF4 Adattatori ad angolo retto femmina da WR19(BJ500) a 1.85mm
1.85/BJ500-KFE1 Adattatori a lancio terminale femmina da WR19(BJ500) a 1.85mm BJ500=WR19
1.85/BJ620-KF Adattatori ad angolo retto femmina da WR15(BJ620) a 1.85mm BJ620=WR15
1.85/BJ620-KFE Adattatori a lancio terminale femmina da WR15(BJ620) a 1.85mm
Tipo personalizzato Dimensioni personalizzate sono accettabili



39.2GHz~59.6GHz WR19 BJ500 a 1.85mm Femminile angolo destro Guida d'onda ad adattatore coassiale 1.85/BJ500-KF439.2GHz~59.6GHz WR19 BJ500 a 1.85mm Femminile angolo destro Guida d'onda ad adattatore coassiale 1.85/BJ500-KF4



Riferimenti incrociati standard per guide d'onda

Standard cinese Standard internazionale Intervallo di frequenza (GHz)
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.5~40.0
BJ400 WR22 32.9~50.1
BJ500 WR19 39.2~59.6
BJ620 WR15 49.8~75.8
BJ740 WR12 60~90
BJ900 WR10 74~110

Adattatore da guida d'onda a coassiale-ELT 2024.pdf



NOTA:
Abbiamo oltre 1.000 tipi di Adattatori da guida d'onda a coassiale tra cui scegliere, se l'adattatore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli. La dimensione ODM è benvenuta.
