Kovar 4Jj29 connettori di tenuta vetro-metallo connessione RF ermetica JM-2016C
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Seal di vetro a metallo ermetico | Placcatura: | Oro placcato |
|---|---|---|---|
| Impedenza: | 50Ω RF DC o altro | Certificato: | ROHS ISO-9001-2015 |
| Spillo: | separare | Materiale: | Kovar 4J29 |
| Bicchiere: | 7052.7070 | ERMECITÀ: | <1.01325 x 10e-08 std.cc/s |
| Evidenziare: | Sistemi di trasmissione RF ermetici Kovar 4Jj29,connesori di tenuta di vetro a metallo JM-2016C,con retrovisore RF ermetico con garanzia |
||

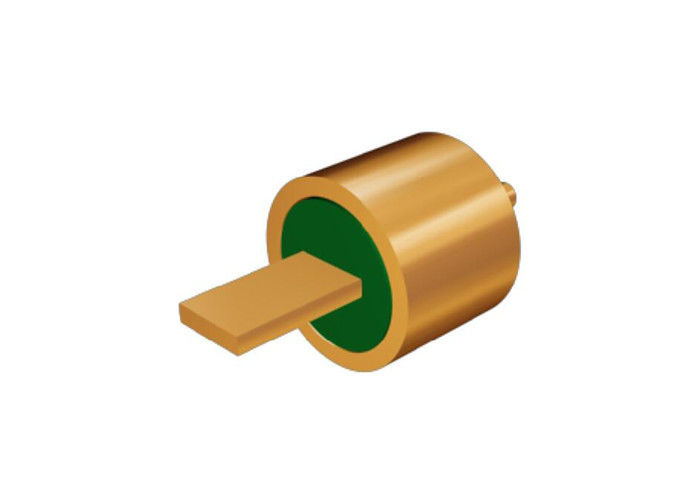

Connettori a tenuta ermetica Kovar 4Jj29 Vetro-Metallo Passanti RF
Passanti RF/DC a tenuta ermetica Vetro-Metallo /Header Multipin /Connettore è anche chiamato Isolatore in vetro. Sono principalmente utilizzati per trasmettere segnali a microonde, segnali di potenza e segnali di controllo tra moduli e moduli, moduli e componenti con requisiti di tenuta ermetica. Sono uno dei componenti più critici nei componenti di tenuta ermetica.
Viene utilizzato vetro a bassa costante dielettrica e bassa perdita dielettrica come materiale isolante e di supporto. L'alloggiamento e il conduttore sono realizzati in lega Kovar sinterizzata ad alta temperatura, e la superficie è placcata in oro. Il conduttore centrale ha una varietà di stili di terminazione come bonding con filo d'oro, saldatura e accoppiamento, ecc. Gli isolatori in vetro sono piccoli, leggeri, ermetici, altamente affidabili e sono stati ampiamente utilizzati nell'industria manifatturiera elettronica negli ultimi anni.
Specifiche:
| Nome Prodotto | Passanti a tenuta ermetica Vetro-Metallo |
| Impedenza | 50Ω RF DC o altro |
| Tipo | 1 pin |
| File | 1 fila |
| Colore | Placcato oro |
| Materiale alloggiamento e pin | Kovar 4J29 |
|
Materiale vetro
Colore vetro
|
Tipo 7050 o 7070
Verde o Bianco
|
| Intervallo di frequenza | DC~50 GHz |
| VSWR | ≤1.2 |
| Tensione di tenuta | ≥300V |
|
Ermeticità Tasso di perdita |
< 1.01325 X 10-3 Pa*cm3/s |
| Resistenza di isolamento | ≥2000MΩ per pin singolo, ≥1000MΩ per multipin, |
| Temperatura operativa | -65℃~+260℃ |
Caratteristiche:
-Piccole dimensioni
-Leggero
-Ermetico
-Qualità stabile e alta affidabilità
-Conduttore interno: scelta tra bonding con filo d'oro, saldatura e accoppiamento
Applicazione:
Ampia gamma di applicazioni per pacchetti elettronici, satelliti, radar e altri in campo avionico, aerospaziale e automobilistico. Può essere utilizzato con prodotti SMA, a onde millimetriche.
Vantaggi:
-Placcatura in oro 1.27um
-Controllo rigoroso delle tolleranze
-Design standard e personalizzato a scelta.
-Prodotti e servizi ad alto rapporto costo-efficacia
-Grandi scorte per dimensioni standard
-Consegna rapida per prodotti personalizzati

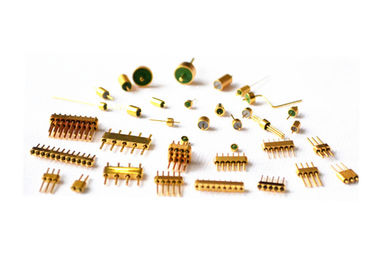

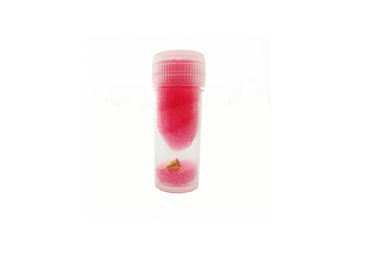

Immagine dettagliata
Elenco prodotti: Catalogo-Passanti a tenuta ermetica Vetro-Metallo.pdf
| RF Single-pin JM Series 50Ω | Scelta saldatura, accoppiamento e bonding |
| RF Single-pin JM Standard Series 50Ω | Scelta saldatura, accoppiamento e bonding |
| RF Single-pin JM Non-Standard Series 50Ω | Scelta saldatura, accoppiamento e bonding |
| DC Single-pin JK Series | Scelta saldatura e bonding |
| DC Single-pin JK Standard Series | Scelta saldatura e bonding |
| DC Single-pin JK Non-Standard Series | Scelta saldatura e bonding a testa di chiodo |
|
Header Multipin JMC Series
|
Scelta da 1-9 pin con 1-3 file |
| Dimensioni personalizzate |
Ampia gamma |
NOTA:
Abbiamo oltre 100.000 tipi di Connettori a tenuta ermetica Vetro-Metallo, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli.
