Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | Acciaio inossidabile | Genere: | Femmina |
|---|---|---|---|
| Nome di prodotto: | 2.92mm, tipo di K, SMK | Parole chiavi: | Quattro connettori del pannello della flangia del foro |
| Oggetto: | Connettori di Wave di millimetro | Placcatura: | Nichelato |
| Applicazione: | Rf | Placcatura di superficie: | Passivi |
| Evidenziare: | un connettore maschio da 2,92 millimetri |
||

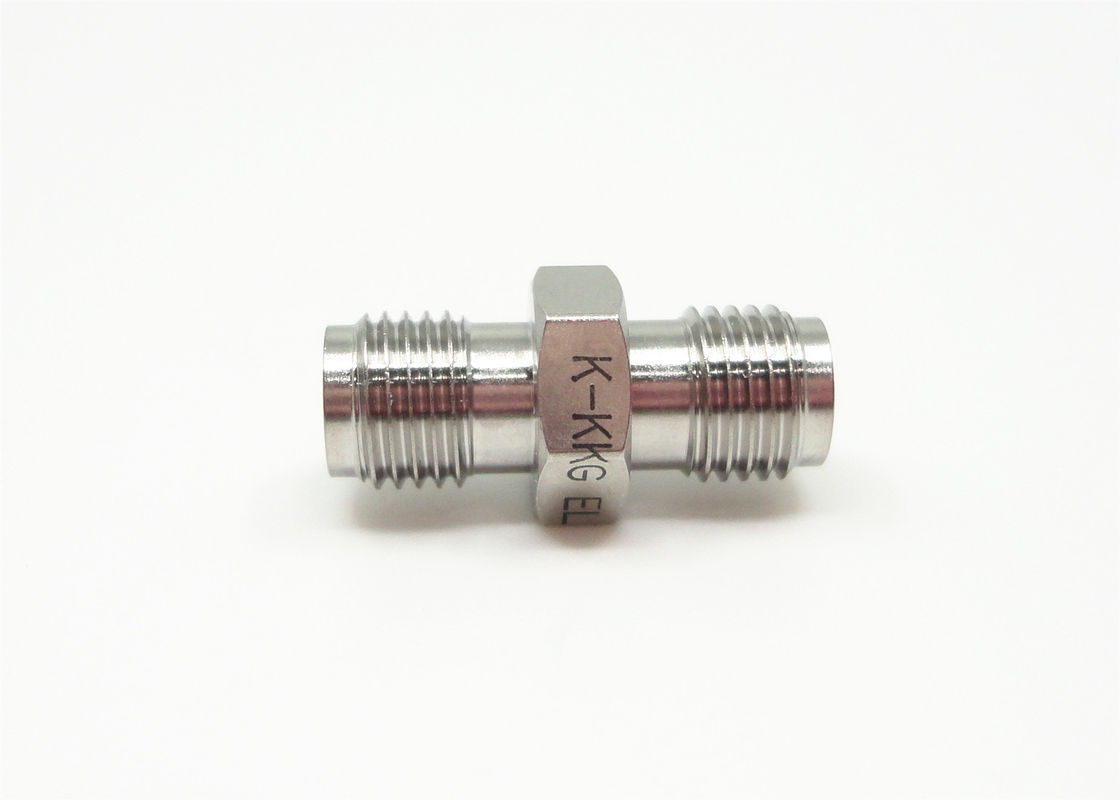

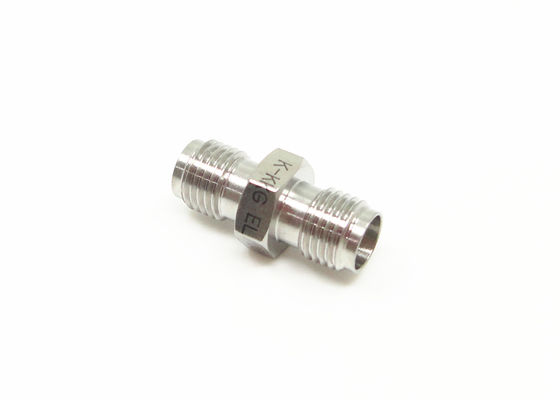

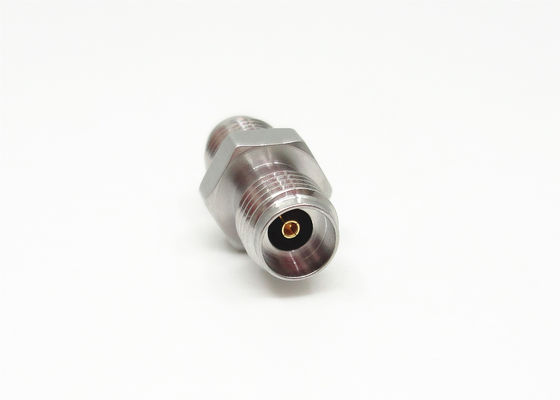

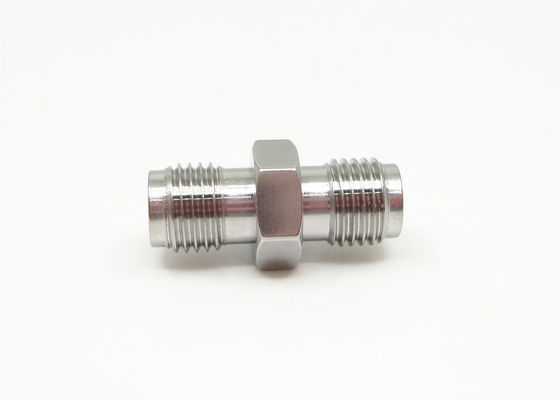

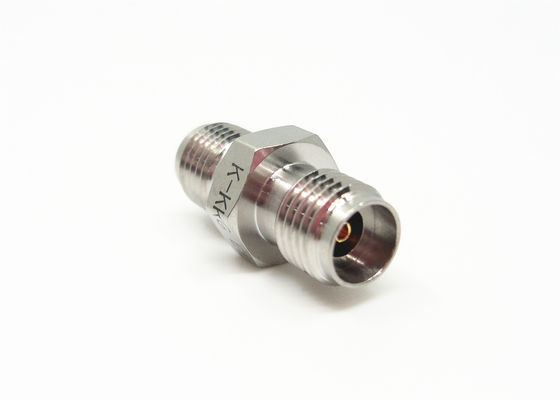

Incavo femminile 2.92mm (K) maschio a 2.92mm (K) adattatore diritto di Wave di millimetro MMW SMK
(2.92mm, SMK) connettori K tipi dell'onda di millimetro, anche chiamati connettori di 2.92mm. È uno dei connettori dell'onda più popolari del tester. La vasta gamma di frequenza spetta a 40GHz. Possono essere accoppiati con i connettori di 3.5mm e di SMA.
Questi (2.92mm, SMK) connettori K tipi sono adottano l'interfaccia radio, che li fa con piccolo nella dimensione, nella luce nel peso ed in molto affidabile nel collegamento, ecc.
L'alta precisione i connettori (femminili) coassiali da 2,92 millimetri di 50 ohm per uso per tutti gli usi di microonda e di rf. Questi connettori di rendimento elevato sono utilizzati in un'ampia varietà di regolazioni di misura e della prova che variano da cellulare alle telecomunicazioni via satellite per la corrispondenza adeguata dell'interconnessione del cavo e dell'attrezzatura. I connettori sono costruiti da un acciaio inossidabile durevole e sono destinati per resistere all'uso ripetuto. Caratterizzano un dielettrico dell'aria con un supporto concentrare di plastica del conduttore di perdita-perdita.
Specificazione dell'incavo femminile 2.92mm (K) maschio a 2.92mm (K) adattatore diritto di Wave di millimetro MMW SMK (millimetro):
| Impedenza | 50 Ω |
| Gamma di frequenza | CC - 40 gigahertz |
| Valutazione di tensione | 250 VRMS (Max. Sea-level) |
| Tensione di resistenza dielettrica | 750 VRMS (Max. Sea-level) |
|
Rapporto di Wave diritto di tensione |
≤ 1,05 + 0.005f |
| Resistenza di contatto | MΩ concentrare del ≤ 3,0 del conduttore |
| MΩ esterno del ≤ 2,0 del conduttore | |
| Resistenza di isolamento | ≥ 5000 MΩ |
| Conduttore interno | Spina maschio: D'ottone, oro placcato |
| Jack femminile: BECU, oro placcato | |
| Contatto resiliente | BECU, nichelato |
| Corpo/Shell/alloggio |
D'ottone, oro placcato |
| Isolante | PEI |
| Guarnizione | Gomma di silicone |
| Temperatura | -55℃ ~ +125℃ |
| Durevolezza | 500 cicli |
| Coppia di torsione | 0,79 ~ 1,13 N.m |
Caratteristiche dell'incavo femminile 2.92mm (K) maschio a 2.92mm (K) adattatore diritto di Wave di millimetro MMW SMK (millimetro):
• Può accoppiarsi e scambiare con la serie di SMA, serie di K, 2.4mm, connettori di 3.5mm.
• Prestazione elettrica superiore fino a 40 gigahertz
• Presenta i vantaggi di piccolo volume, frequenza leggera e alta di uso, affidabile si collega.
• Grande per le applicazioni che richiedono la trasmissione ad alta frequenza
• Interfaccia accoppiamento del connettore per MIL-STD-348
• I contatti femminili hanno costruzione unica della tre-scanalatura
• Un dielettrico dell'aria con un supporto concentrare di plastica del conduttore di perdita-perdita.
• Ha l'alta frequenza di uso, affidabile si collega.
Vantaggi dell'incavo femminile 2.92mm (K) maschio a 2.92mm (K) adattatore diritto di Wave di millimetro MMW SMK (millimetro):
| Prodotti normali | Prodotti dell'elite | |
| Gamma di frequenza | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Durevolezza | 300 cicli | >500 cicli |
Applicazione dell'incavo femminile 2.92mm (K) maschio a 2.92mm (K) adattatore diritto di Wave di millimetro MMW SMK (millimetro):
* missili e sistemi di guida
* sistemi di telecomunicazione
* strumentazione
* automobilistico
* Satcom
* computer/LANs
* telecomunicazioni
* elettronica aeronautica, radar
* sistemi di navigazione
* centri di ricerca
* telecomunicazioni via satellite
