K2.92 connettore coaxiale RF in ottone a 4 fori femminile per cavi semirigidi/flessibili
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Materiale: | Altri prodotti | Genere: | Femmina |
|---|---|---|---|
| Nome del prodotto: | Adattatore di K/2.4mm | Parole chiave: | Connettori dell'adattatore di MMW |
| Articolo: | Connettori a onde millimetriche | PLACING: | di larghezza superiore a 30 cm |
| Applicazione: | RF | Placcatura di superficie: | Passivi |
| Tipo di connettore: | Connettori RF diritti | ||
| Evidenziare: | Collegamento coassiale RF a cavo semirigivo,Connettore coassiale d'ottone di rf,Connettore coaxiale RF a 4 fori |
||

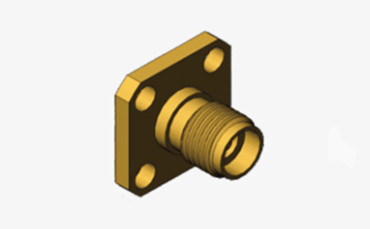

K2.92 connettore coaxiale RF in ottone a 4 fori femminile per cavi semirigidi/flessibili
Questi connettori MMW di tipo K (2,92 mm) utilizzano un'interfaccia aerea, caratterizzata da dimensioni compatte, peso leggero e connessioni affidabili.
Un adattatore coassiale ad alta precisione da 50 Ohm, in transizione da 3,5 mm a 2,4 mm, serve una vasta gamma di applicazioni RF e microonde generali.Questi connettori ad alte prestazioni sono utilizzati in vari scenari di prova e misurazione, che spazia dalle comunicazioni cellulari alle comunicazioni satellitari, garantendo un'adeguata corrispondenza tra le apparecchiature e le interconnessioni via cavo.il connettore è costruito per sopportare l'uso ripetutoÈ dotato di un dielettrico ad aria e di un supporto per il conduttore centrale in plastica a bassa perdita.
Specificità:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Impedenza | 50 Ω |
| Intervallo di frequenza | DC - 40 GHz |
| Valore nominale della tensione | 250 VRMS (massimo livello del mare) |
| Tensione resistente dielettrica | 750 VRMS (massimo livello del mare) |
|
Rapporto delle onde stazionarie di tensione |
≤ 1.25 |
| Resistenza al contatto | Conduttore centrale ≤ 3,0 mΩ |
| Conduttore esterno ≤ 2,0 mΩ | |
| Resistenza all'isolamento | ≥ 5000 MΩ |
| Conduttore interno | Collegamento maschile: ottone, placcato in oro |
| Femmina: BeCu, placcata d'oro | |
| Contatto resistente | BeCu, placcata al nichel |
| Corpo / Conchiglia / Alloggiamento |
In ottone, placcato d'oro |
| Isolatore | PTFE |
| Gassette | Gomma di silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilità | 500 cicli |
| Torsione | 0.79 ~ 1.13 N.m. |
| Perdita di inserimento | < 0,04 sqrt (f (GHz)) dB |
| Intervallo di temperatura | -65 °C~+165 °C |
| Pin di contatto | Placcatura in oro |
Caratteristiche:
1. Prestazioni ad alta frequenza
Basse perdite di inserimento e basso VSWR: sfruttando i vantaggi delle linee di trasmissione dell'aria, il connettore K2.92mm è ottimizzato per il rapporto voltage standing wave (VSWR) e la perdita di inserimento,garantire la stabilità e l'efficienza della trasmissione del segnale.
2Progettazione strutturale
Dimensioni compatte: le piccole dimensioni e il peso leggero del connettore K2.92mm facilitano l'installazione e l'uso in spazi limitati, soddisfacendo le esigenze dei dispositivi portatili e dei sistemi a onde millimetriche.
Applicazione:
1Ingegneria radar:
Il connettore K2.92 è ampiamente utilizzato nei sistemi radar in cui sono richieste prestazioni di trasmissione ad alta precisione e ad alta frequenza per rilevare e localizzare oggetti.con una lunghezza di rotazione non superiore a 50 mm, supporta le richieste di segnale ad alta frequenza della moderna tecnologia radar
2Contro misure elettroniche:
I sistemi elettronici di contromisura richiedono connettori che possano funzionare in modo stabile anche in ambienti ad alta interferenza.Il connettore da 92 mm garantisce affidabilità e integrità del segnale nella guerra elettronica..
Il design compatto di questo connettore è ideale per apparecchiature elettroniche portatili di contromisure come interferenti e analizzatori di segnali.
Imballaggio e consegna:
* Cartone standard per l'esportazione
* In base alle esigenze del cliente
Nota:
Abbiamo oltre 10.000 tipi diMMW Adaptatore,se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
