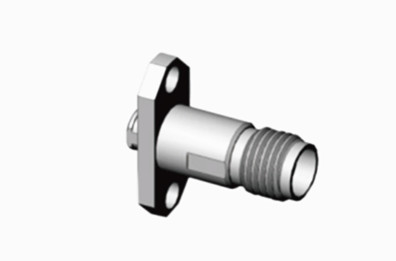

K2.92 connettore RF femminile in acciaio inossidabile per cavo CXN3506/MF108A

                             K2.92 connettore RF femminile in acciaio inossidabile per cavo CXN3506/MF108A

Il tipo K, noto anche come connettore di tipo 2.92, è un connettore a onde millimetriche comunemente utilizzato con una frequenza fino a 40 GHz.Prodotti della serie 5 e adotta un'interfaccia ariaIl connettore di tipo K è di piccole dimensioni, di peso leggero, di alta frequenza di utilizzo e di connessione affidabile.

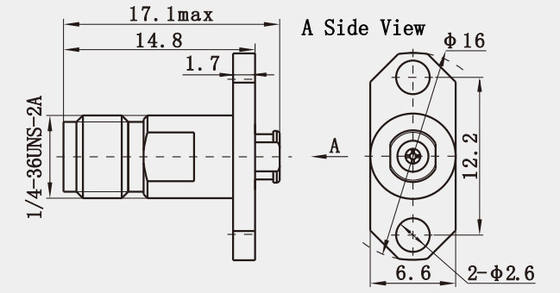

Disegno di contorno:

Specificità:

Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.

altri connettori RF maschio femmina da 2,92 mm:

2.

3.

4.

Caratteristiche:

1Struttura e materiale:
- Il corpo principale è di una struttura integrata, che impedisce efficacemente le perdite del modello.
- Il conduttore esterno è in acciaio inossidabile, migliorando la durata e la resistenza alla corrosione.
- Il conduttore centrale è realizzato in berillio rame con placcatura dorata, garantendo buone prestazioni elettriche e stabilità a lungo termine.

2. Caratteristiche elettriche:
- L'impedenza caratteristica è di 50Ω, adatta a una varietà di applicazioni RF.
- La gamma di frequenze è ampia, da DC a 40 GHz, per soddisfare le esigenze delle applicazioni ad alta frequenza.
- Il rapporto di onda stazionaria a bassa tensione (VSWR), inferiore a 1,15 a 40 GHz, garantisce una trasmissione efficiente del segnale.

Applicazione:

1Ingegneria radar: a causa della sua gamma di frequenze elevate e delle caratteristiche di bassa perdita di inserimento, il connettore K2.92 è utilizzato nei sistemi radar per trasmettere segnali ad alta frequenza,garantire la precisione e l'affidabilità delle apparecchiature radar.

2Guerra elettronica: nel campo della guerra elettronica, K2.92 connettori sono utilizzati per collegare vari dispositivi ad alta frequenza per ottenere efficaci funzioni di interferenza elettronica e anti-interferenza.

3Comunicazioni satellitari: grazie alle sue eccellenti prestazioni elettriche e proprietà meccaniche, il connettore K2.92 è utilizzato nei sistemi di comunicazione satellitare per collegare antenne e ricevitori,garantire una trasmissione del segnale stabile.
