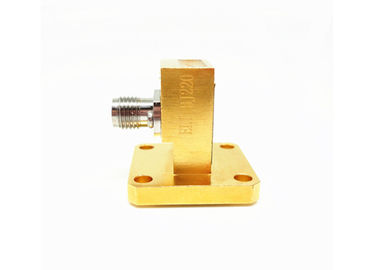

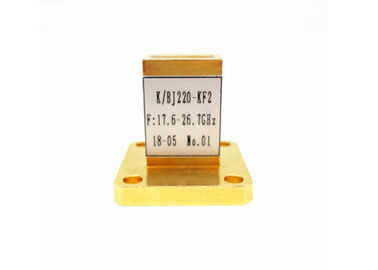

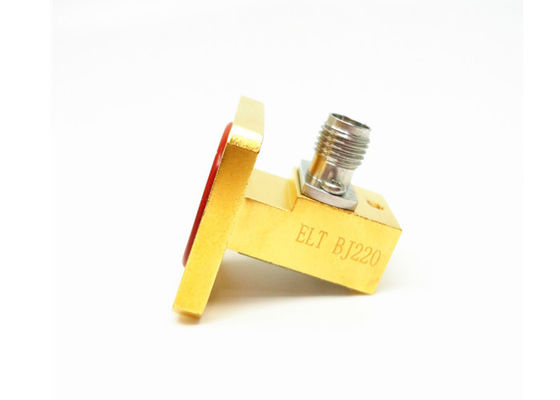

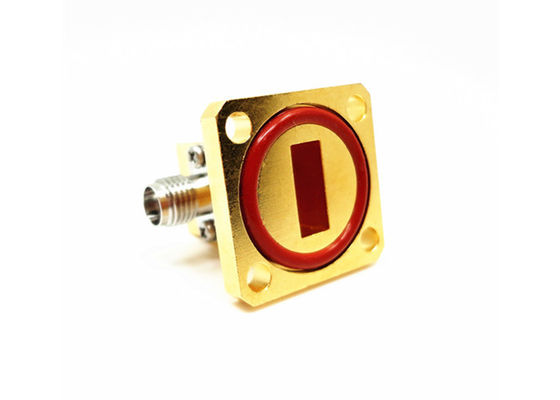

WR42 K 2.92mm Guida d'onda ad adattatore coassiale Copertura quadrata Flange a scanalatura K/BJ220-KF2
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Guida d'onda per gli adattatori coassiali | Materiale: | Connettore in ottone |
|---|---|---|---|
| Intervallo di frequenza: | 17.6-26.7 GHz | Collegamento: | 2.92mm (tipo K) |
| Vswr: | 1.25 | Impedenza: | 50 ohm |
| Dimensione della guida d'onda: | WR42 | Stile del corpo: | Angolo retto |
| Evidenziare: | Adattatore del cavo coassiale,adattatore coassiale dell'angolo retto |
||
Guida d'onda di WR42 K 2.92mm alla flangia scanalata copertura quadrata coassiale dell'adattatore
La guida d'onda all'adattatore coassiale prodotto dall'elite Co. industriale elettronico, srl di Xi'an è divisa in due lauch delle strutture, dell'angolo retto e dell'estremità. Per l'estremità coassiale degli adattatori della guida d'onda, possiamo fornire il tipo di N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP e molti altri tipi. La loro gamma di frequenze da 6.5GHz a 50GHz. I nostri modelli della guida d'onda variano da BJ84 a BJ400 (wr112-wr22).
Inoltre, possiamo offrire gli adattatori coassiali su ordinazione della guida d'onda conformemente al requisito speciale dei clienti.
Specificazione:
| Nome di prodotto | Guida d'onda agli adattatori coassiali |
| Tipo coassiale | 2.92mm (tipo di K) |
| Dimensione della guida d'onda | WR42 |
| Di carrozzeria | Angolo retto |
| Gamma di frequenza | 17.6-26.7GHz |
| Impedenza di SMA | 50 ohm |
| VSWR | 1,25 |
Guida d'onda del catalogo a Adapters.pdf coassiale
Vantaggi:
- I nostri adattatori della guida d'onda sono di alta affidabilità, della dimensione miniatura e della prestazione eccellente ecc, che le fa adottate estesamente in dispositivi ecc. dell'onda di misura e di millimetro di microonda.
Disegno dettagliato:
Lista della guida d'onda agli adattatori coassiali di 2.92mm (tipo di K):
| Number di modello | Descrizione | Nota |
| K/BJ220-KF2 | WR42 agli adattatori ad angolo retto femminili di K (2.92mm) | BJ220=WR42 |
| K/BJ220-KF1 | WR42 agli adattatori femminili del lancio dell'estremità di K (2.92mm) | K=female |
| K/BJ260-KF | WR34 agli adattatori ad angolo retto femminili di K (2.92mm) | BJ260=WR34 |
| K/BJ260-KF1 | WR34 agli adattatori femminili del lancio dell'estremità di K (2.92mm) | |
| K/BJ320-KF | WR28 agli adattatori ad angolo retto femminili di K (2.92mm) | BJ320=WR28 |
| K/BJ320-KF1 | WR28 agli adattatori femminili del lancio dell'estremità di K (2.92mm) | |
| K/BJ320-JF1 | WR28 agli adattatori maschii del lancio dell'estremità di K (2.92mm) | J=male |
| K/BJ400-KF1 | WR22 agli adattatori femminili del lancio dell'estremità di K (2.92mm) | BJ400=WR22 |
| K/24JS18000-KF | WR24JS18000 agli adattatori femminili del lancio dell'estremità di K (2.92mm) |
Riferimenti delle norme della guida d'onda
| Norme cinesi | Norme internazionali | Gamma di frequenza (gigahertz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
NOTA:
Abbiamo oltre 10.000 tipi di guide d'onda agli adattatori coassiali per la scelta, se l'adattatore che state utilizzando non è trovato, prego ci contatta con i vostri dettagli. La dimensione del ODM è accolta favorevolmente.
