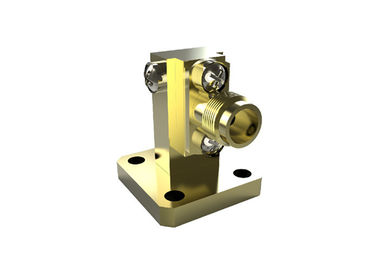

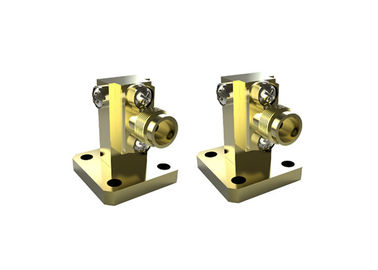

Guida d'onda da 40 GHz ad adattatore coassiale WR28 K 2.92mm Materiale di ottone angolo retto K/BJ320-KF
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Guida d'onda per gli adattatori coassiali | Materiale: | Connettore in ottone |
|---|---|---|---|
| Gamma di frequenza: | 26.4-40GHz | Connettore: | 2.92mm (tipo K) |
| VSWR: | 1.25 | Dimensione della guida d'onda: | WR28 |
| Stile del corpo: | Angolo retto | Perdita di inserzione: | ≤0,35 dB |
| Evidenziare: | coassiale all'adattatore della guida d'onda,adattatore coassiale dell'angolo retto |
||
Adattatore coassiale a guida d'onda 40GHz WR28 K 2.92mm Femmina ad angolo retto
Adattatore da guida d'onda a coassiale prodotto da Xi'an Elite Electronic Industrial Co., Ltd. sono suddivisi in due strutture, ad angolo retto e ad attacco frontale. Per gli adattatori a guida d'onda con estremità coassiale, possiamo fornire tipo N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMP e molti altri tipi. Le loro frequenze variano da 5,4 GHz a 70 GHz. I nostri modelli di guida d'onda vanno da BJ84 a BJ400 (WR112-WR22).
Inoltre, possiamo offrire personalizzati adattatori coassiali a guida d'onda in base alle esigenze speciali dei clienti.
Specifiche:
| Nome del prodotto | Adattatori da guida d'onda a coassiale |
| Tipo coassiale | 2,92 mm (tipo K) |
| Dimensione della guida d'onda | WR28 |
| Stile del corpo | Angolo retto |
| Gamma di frequenza | 26,4-40,0 GHz |
| Impedenza SMA | 50 Ohm |
| VSWR | 1.25 |
Vantaggi:
-I nostri adattatori per guida d'onda sono di alta affidabilità, dimensioni ridotte e prestazioni eccellenti, ecc., il che li rende ampiamente adottati nella misurazione a microonde e nei dispositivi a onde millimetriche, ecc.
Disegno dettagliato:
Unità (mm)
Elenco di Guida d'onda a 2,92 mm (tipo K) Adattatori coassiali:
| Numero di modello | Descrizione | Nota |
| K/BJ220-KF2 | Adattatori ad angolo retto femmina WR42 a K (2,92 mm) | BJ220=WR42 |
| K/BJ220-KF1 | Adattatori ad attacco frontale femmina WR42 a K (2,92 mm) | K=femmina |
| K/BJ260-KF | Adattatori ad angolo retto femmina WR34 a K (2,92 mm) | BJ260=WR34 |
| K/BJ260-KF1 | Adattatori ad attacco frontale femmina WR34 a K (2,92 mm) | |
| K/BJ320-KF | Adattatori ad angolo retto femmina WR28 a K (2,92 mm) | BJ320=WR28 |
| K/BJ320-KF1 | Adattatori ad attacco frontale femmina WR28 a K (2,92 mm) | |
| K/BJ320-JF1 | Adattatori ad attacco frontale maschio WR28 a K (2,92 mm) | J=maschio |
| K/BJ400-KF1 | Adattatori ad attacco frontale femmina WR22 a K (2,92 mm) | BJ400=WR22 |
| K/24JS18000-KF | Adattatori ad attacco frontale femmina WR24JS18000 a K (2,92 mm) |
Riferimenti incrociati dello standard della guida d'onda
| Standard cinese | Standard internazionale | Gamma di frequenza (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
NOTA:
Abbiamo oltre 10.000 tipi di Adattatori da guida d'onda a coassiale tra cui scegliere, se l'adattatore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dati.Le dimensioni ODM sono benvenute.
