Connettori di vetro placcato in oro per sigilli metallici a pin singolo 50 Ohm RF Feedthroughs JM2516N
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Vetro alle guarnizioni del metallo | Cloruro di sodio: | Placcata in oro |
|---|---|---|---|
| Impedenza: | 50 ohm | Altro nome: | RF/50 Ohm Feedthrough |
| Pin: | Non sposato | Materiale: | Kovar 4J29 |
| Vetro: | 7052,7070 | Hermecity: | <1> |
| Evidenziare: | connettori elettrici chiusi ermeticamente,mini connettore di rf |
||
50 Ohm RF Feedthroughs Sigilli vetro-metallo per apparecchi elettronici Aerospaziale
Sigilli ermetici vetro-metallo RF/DC Feedthroughs /Intestazioni multi-pin/CollegamentoSi chiama ancheIsolatore di vetroSono utilizzati principalmente per la trasmissione di segnali a microonde, segnali di potenza e segnali di controllo tra moduli e moduli, moduli e componenti con esigenze di sigillamento a gas.Sono uno dei componenti più critici dei componenti di tenuta.
Il vetro con bassa costante dielettrica e bassa perdita dielettrica viene utilizzato come materiale isolante e di supporto.Leghe di KovarIl conduttore centrale ha una varietà di stili di terminazione come il legame del filo d'oro, la saldatura e l'accoppiamento ecc.Gli isolanti di vetro sono piccoli, leggeri, ermetici, altamente affidabili e sono stati diffusi negli ultimi anni nelle industrie di produzione di elettronica.
Specificità:Catalogo di sigilli ermetici vetro-metallo.pdf
| Nome del prodotto | Sigilli ermetici da vetro a metallo |
| Numero modello. | JM2516N |
| Impedenza | 50 Ohm RF |
| Tipo | 1 perno |
| Righe | 1 riga |
| Colore | di acciaio |
| Materiale di alloggiamento e per perni | Kovar 4J29 |
|
Materiale di vetro
Colore vetro
|
Tipo 7050 o 7070
Verde o bianco
|
| Intervallo di frequenza | DC ~ 50 GHz |
| VSWR | ≤ 1.2 |
| Resistere alla tensione | ≥ 300V |
|
Ermecità Tasso di perdita |
< 1,01325 X 10-3Pa*cm3/s > 1X 10-9mbar*l/s < 1 x 10-9ccHe/sec @ 1 atm |
| Resistenza all'isolamento | ≥ 2000MΩ |
| Temperatura di funzionamento | -65°C~+260°C |

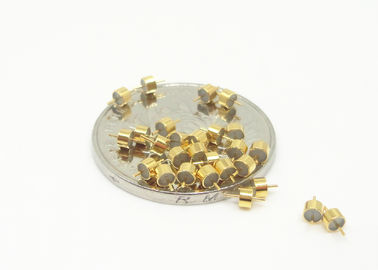

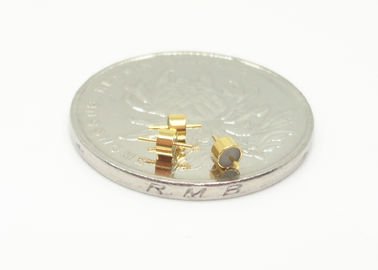

Immagine del prodotto di JM2516N:

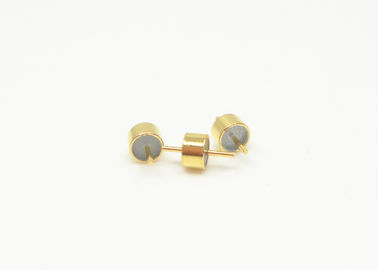

Immagine dettagliata
Unità ((mm)
Prodotto:
| Modello | A | B | C | d | D | Nota | |||||||
| JM2516N | 1.6 | 1.6 | 5.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | M/S | |||||||
| JM2516A | 1.6 | 5 | 11.6 | 0.4 | 2.5 | M/S | |||||||
| JM2516B | 1.6 | 1.4 | 7.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516C | 1.6 | 1.2 | 5.3 | 0.38 | 2.5 | M/S | |||||||
| JM2516D | 1.6 | 1.3 | 6.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516-1 | 1.6 | 1.2 | 4.5 | 0.39 | 2.5 | M/S | |||||||
| JM2516-8 | 1.6 | 2.14 | 7.5 | 0.3 | 2.5 | M/S | |||||||
| JM2516-14 | 1.6 | 1.8 | 8 | 0.3 | 2.5 | M/S | |||||||
| JM2516-17 | 1.6 | 2 | 5.6 | 0.38 | 2.5 | M/S | |||||||
| JM2516-19 | 1.6 | 1.2 | 4.8 | 0.38 | 2.5 | M/S | |||||||
|
M/S=produzione / saldatura Nota: Le dimensioni sopra mostrate nella tabella sono solo una piccola parte di questoRF Pini singoli Sigilli ermetici da vetro a metalloSe avete bisogno di documentazione, prodotti simili, compatibili o sostitutivi, vi preghiamo di contattarci. |
|||||||||||||
Vantaggi:
- Di grado militare con 1,27um placcato in oro
- Stretta.controllo della tolleranza
-Disegno standard e personalizzato a scelta.
- Molto.prodotti e servizi convenienti
- Grandi scorte per dimensioni standard
- Spedizione rapida per i prodotti personalizzati
Caratteristiche:
- Piccolo
- Ermetico.
- leggero
- Qualità stabile e elevata affidabilità
- Conduttore interno: metodo di legatura, saldatura e accoppiamento del filo d'oro a scelta
Applicazione:
Ampia gamma di applicazioni di pacchetti elettronici, contromisure elettroniche, satelliti, missili, radar e altri in campo militare, avionica, aerospaziale e automobilistico.prodotti di onde millimetriche.
