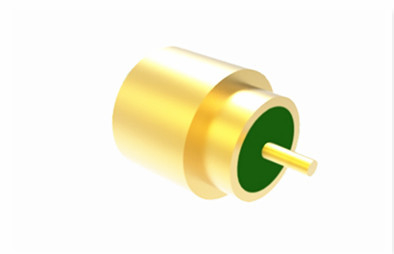

Connettore RF maschio con montaggio su PCB ASMP sigillato ermeticamente

Connettore RF maschio ASMP per montaggio su PCB sigillato ermeticamente, con blocco completo

L'ASMP è un innovativo connettore RF a innesto cieco che condivide lo stesso design strutturale e metodo di utilizzo dell'SMP. Presenta una dimensione esterna approssimativamente del 22% più grande dell'SMP, portando a un aumento della potenza di trasmissione di quasi il 30% al 50%. L'ASMP è particolarmente adatto per connessioni scheda-scheda, montaggio modulare denso e applicazioni con elevate richieste di potenza. Il connettore maschio SMP è disponibile in due tipi di interfaccia: blocco completo e foro liscio, mentre il connettore femmina ha un'unica interfaccia compatibile con entrambi i tipi di connettori maschio.

Caratteristiche:

1. Innesto Cieco: Il design del connettore ASMP facilita l'innesto cieco, che consente una connessione facile e accurata anche in ambienti con visibilità o accesso limitati, come in schede a circuito stampato densamente imballate.
2. Compatibilità: Nonostante le sue dimensioni maggiori, il connettore ASMP mantiene la compatibilità con l'ecosistema esistente dei connettori SMP, consentendo una facile integrazione nei sistemi esistenti che potrebbero già utilizzare connettori SMP.
3. Opzioni di Interfaccia: I tipi di interfaccia del connettore maschio SMP, blocco completo e foro liscio, sono disponibili anche in ASMP, offrendo flessibilità nelle configurazioni di innesto.
4. Applicazioni Scheda-Scheda: Grazie al suo design e alla sua capacità di gestione della potenza, il connettore ASMP è particolarmente adatto per connessioni scheda-scheda, dove lo spazio è spesso limitato e i segnali ad alta potenza devono essere instradati in modo efficace.

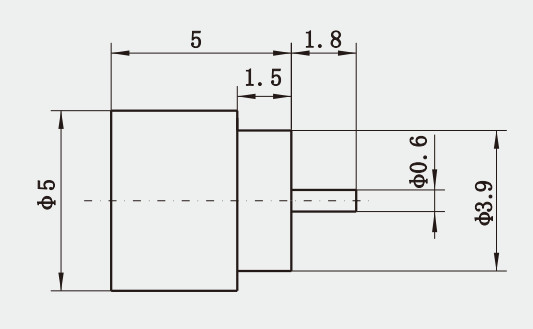

Disegno di Profilo di
Connettore RF maschio ASMP per montaggio su PCB sigillato ermeticamente, con blocco completo


Introduzione all'installazione:



NOTA:
Abbiamo oltre 1.000 tipi di adattatori femmina maschio SMP tra cui scegliere, se il prodotto che stai utilizzando non viene trovato,
contattaci per cataloghi completi. Dimensioni personalizzate accettate.

Categoria di prodotto:
1. Connettori RF, Adattatori (DC a 110GHz)
2. Assemblaggi di cavi RF e guida d'onda
3. Adattatori guida d'onda-coassiali
4. Connettori integrati (RF e DC)
5. Connettori micro rettangolari (J30J, Micro D-sub)
6. Sigillature ermetiche vetro-metallo, header, feedthrough (RF e DC)
7. Giunti rotanti per microonde
8. Prodotti ODM
