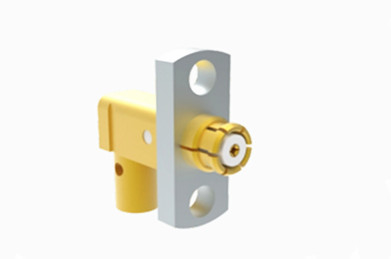

SMP Femminile angolo destro 2-buco flange RF connettore per connettore CXN3506/MF108A
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | SMP RF Coaxial Connector | PLACING: | Placcata in oro |
|---|---|---|---|
| Impedenza: | 50Ω | Certificato: | CE ROHS |
| Durabilità: | 500 cicli | Genere: | Femmina |
| Stile del corpo: | Angolo retto | Materiale: | Altri prodotti |
| Evidenziare: | Collegamento RF SMP a due fori,Collegamento RF SMP ad angolo destro,Collegamento RF femminile SMP |
||
SMP Femminile angolo destro 2-buco flange RF connettore per connettore CXN3506/MF108A
SMP è un connettore coassiale RF in miniatura, caratterizzato dalle sue piccole dimensioni, leggerezza, eccellenti prestazioni sismiche e ampia larghezza di banda operativa.Ha una frequenza operativa fino a 30 GHz (i nostri connettori SMP ad alte prestazioni possono raggiungere i 40 GHz), e il tappo è disponibile in tre forme di interfaccia: completo, limitato e senza filo (compresa la frenata).Queste varie forme di interfaccia possono soddisfare i requisiti per il movimento assiale o radiale nell'accoppiamento cieco quando si utilizzano connettori largo-ampioEssi sono adatti a situazioni di installazione che richiedono un'elevata affidabilità e compattezza modulare.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 40 GHz | |
| Tensione nominale | 170VRMS* | |
| Dielettrici Resistenza tensione | 500VRMS* | |
| Resistenza all'isolamento | ≥ 2000MΩ | |
| Resistenza centrale | Conduttore esterno | Normal≤2,5mΩ, sigillatura≤4mΩ |
| Conduttore centrale | Normal≤6mΩ, sigillamento≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Sn-P Bronzo, dorato |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Passivazione dorata |
| Isolatori | Sinterizzazione del vetro/PTFE/PEI | |
| Tasso di fuga del prodotto ermetico | 1.01325×10-3Pa·cm3/s | |
Caratteristiche e vantaggi
1. Progettazione miniaturizzata: i connettori SMP sono estremamente compatti, rendendoli adatti per applicazioni con spazio limitato, come l'aviazione, l'aerospaziale e i dispositivi di comunicazione portatili.
2. leggero: la piccola dimensione dei connettori SMP contribuisce anche alla loro natura leggera, che è importante per ridurre il peso complessivo dei sistemi,particolarmente critica nell'industria aerospaziale.
3. Eccellente resistenza agli urti: i connettori SMP sono progettati per resistere alle vibrazioni e agli urti meccanici, rendendoli ideali per ambienti ad elevato rischio di urti come le applicazioni militari e aerospaziali.

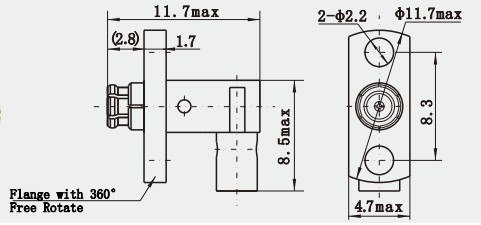

Disegno dettagliato di SMP Femminile angolo destro 2-buco flange RF connettore per connettore CXN3506/MF108A:
Applicazioni:
1Strumentazione: negli strumenti complessi in cui il trasferimento preciso del segnale e lo spazio limitato sono fondamentali, i connettori SMP forniscono connessioni stabili.
2- sistemi di sicurezza e sorveglianza: per le telecamere di sorveglianza e altre apparecchiature di monitoraggio, i connettori SMP possono fornire i percorsi di segnale ad alta velocità necessari.
3Applicazioni di ricerca e di laboratorio: nella ricerca scientifica e nei laboratori, i connettori SMP sono utilizzati in vari esperimenti di RF e microonde,connessioni a strumenti ad alta frequenza.
Catalogo del prodotto:
| Assemblaggi di cavi RF |
| Guida d'onda all' adattatore coassiale |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Adattatore RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| N tipo di connettore RF |
| Collegatore TNC RF |
| Connettore RF MCX/MMCX |
| BNC RF Connector |
| Connettori per onde millimetriche (mm, mm, mm) |
Nota:
Abbiamo oltre 10.000 tipi diconnettore SMP, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagli- Sì.
