Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Collegamento RF SMA | PLACING: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Durabilità: | 500 cicli | Materiale di contatto: | Ottone, BECU |
| Materiale: | Altri prodotti | Standard di progettazione:: | IEC60169-15 |
| Tipo: | Diritta. | Genere: | Femmina |
| Evidenziare: | Collegatore RF SMA in acciaio inossidabile,Collegatore RF SMA montato su flangia |
||

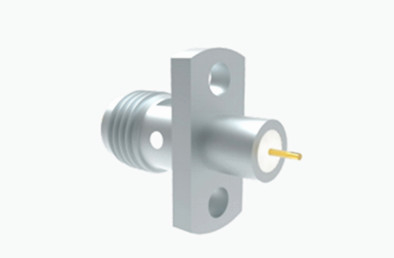

SMA Female Flange Mount RF Connector in acciaio inox
Il connettore della serie SMA è un connettore RF coassiale miniaturizzato ad alta frequenza che è stato progettato e fabbricato in conformità con gli standard MIL-C-39012.e prestazioni elettriche eccezionaliIl connettore SMA è uno dei connettori RF coassiali più utilizzati in vari settori, tra cui la comunicazione a microonde e le apparecchiature di misurazione a microonde.I connettori SMA ad alte prestazioni sviluppati dalla nostra azienda sono in grado di supportare frequenze fino a 20GHz.
Specificità:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | |||
| Impedenza | 50Ω | ||
| Intervallo di frequenza | Collegamento con cavo solf DC ~ 12,4 GHz | ||
| Collegamento con cavo semi-rigido DC~18GHz | |||
| Tensione nominale | 335VRMS | ||
| Dielettrici Resistenza tensione | 1000VRMS | ||
| Resistenza all'isolamento | ≥ 5000MΩ | ||
| Resistenza centrale | Direttore centrale | ≤ 3,0 mΩ | |
| Conduttore esterno | ≤ 2,0 mΩ | ||
| VSWR | ≤ 1.3 | ||
| Caratteristiche materiali e meccaniche | |||
| Direttore centrale | Maschio | di rame placcato | |
| Femmina | Sn-P Bronzo placcato oro | ||
| Contatto elastico | Berillio, bronzo, nichellato | ||
| Conchiglie e altre parti metalliche | di legno di legno | ||
| Passivazione inossidabile | |||
| Sleeve di crimping | di legno di legno | ||
| Isolatori | PTFE | ||
| Anello di tenuta | Gomma di silicone | ||
| Durabilità | 500 cicli | ||
| Torsione di serraggio del collegamento | 0.79-1.13N.m | ||

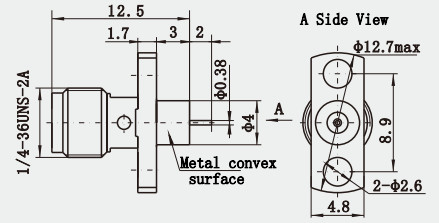

Dettaglio del prodotto:
Caratteristiche:
1Sperimentazione scientifica: nelle ricerche e negli esperimenti elettronici ad alta frequenza condotti presso università e istituti di ricerca, i connettori SMA sono utilizzati per costruire e testare circuiti RF.
2Infrastrutture wireless: per il collegamento di antenne di stazioni base, amplificatori di potenza, filtri, combinatori e altre apparecchiature di rete.
3Aerospaziale: nell'industria aerospaziale, i connettori SMA sono utilizzati per varie comunicazioni e collegamenti dati di avionica e veicoli spaziali.
Applicazione:
1- Comunicazione a microonde: nei sistemi di comunicazione wireless quali i collegamenti punto a punto, le comunicazioni satellitari e le stazioni base di comunicazione mobile,I connettori SMA sono utilizzati per la trasmissione e la distribuzione del segnale.
2- attrezzature di prova: i connettori SMA si trovano comunemente negli analizzatori di rete, negli analizzatori di spettro,con una lunghezza massima di 20 mm o più ma non superiore a 50 mm.
3. Sistemi di navigazione: inclusi il GPS e altri sistemi di navigazione, in cui i connettori SMA sono tipicamente utilizzati per collegare le antenne ai ricevitori.
4Dispositivi medici: alcuni apparecchi di diagnostica e imaging medica, come la risonanza magnetica e gli ultrasuoni, possono utilizzare connettori SMA per collegare i componenti nel percorso del segnale.
Catalogo del prodotto:
| Adattatore RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Collegatore TNC RF |
| N tipo di connettore RF |
| Connettore RF MCX/MMCX |
| BNC RF Connector Collegatori a onde millimetriche (± 2,4 mm, ≤ 2,92 mm) |
| Assemblaggi di cavi RF |
| Guida d'onda all' adattatore coassiale |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
Nota:
Abbiamo oltre 10.000 tipi di prodotti di interconnessione (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ect.),per favore contattaci con i tuoi dati.
