Collegamento RF ad angolo destro dorato per cavo CXN3506/MF108A femminile
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | SMP RF Coaxial Connector | Impedenza: | 50Ω |
|---|---|---|---|
| Certificato: | ROHS ISO-9001-2015 | Durabilità: | 500 cicli |
| Genere: | Femmina | Stile del corpo: | Angolo retto |
| Materiale: | Altri prodotti | Metodo del supporto: | Per cavo |
| PLACING: | Placcatura in oro | ||
| Evidenziare: | Connettore RF CXN3506,Collegamento RF ad angolo destro,Collegamento RF placcato oro |
||

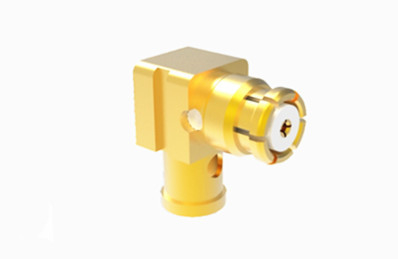

SMP Connector RF femminile ad angolo destro dorato per cavo CXN3506/MF108A
L'interfaccia SMP è un connettore in subminiatura che corrisponde alle dimensioni dei connettori MMCX ma estende la gamma di frequenza operativa da DC a 40 GHz.La serie di interconnessioni SMP utilizza adattatori fluttuanti da donna a donna, spesso indicati come "proiettili", per facilitare l'impilazione di schede di circuito dotate di connettori PCB maschili SMP.con la sua capacità di accogliere disallineamenti radiali ed assiali, consente soluzioni di accoppiamento a cieco.
Caratteristiche e vantaggi
1. dimensioni compatte: i connettori SMP sono progettati per applicazioni in cui lo spazio è in eccesso e sono di dimensioni simili ai connettori MMCX (Micro-Miniature Coaxial),Eppure sono adatti per intervalli di frequenza più elevati..
2Ampia gamma di frequenza: i connettori SMP supportano una larga larghezza di banda da DC a 40 GHz, rendendoli adatti a varie applicazioni di comunicazione wireless a banda larga.
3. Sistema di connettori galleggianti: le interfacce SMP utilizzano comunemente adattatori galleggianti da donna a donna (noti come proiettili), consentendo connessioni affidabili anche con tolleranze di allineamento meccanico,inclusi disallineamenti radiali e assiali.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 40 GHz | |
| Tensione nominale | 170VRMS* | |
| Dielettrici Resistenza tensione | 500VRMS* | |
| Resistenza all'isolamento | ≥ 2000MΩ | |
| Resistenza centrale | Conduttore esterno | Normal≤2,5mΩ, sigillatura≤4mΩ |
| Conduttore centrale | Normal≤6mΩ, sigillamento≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Sn-P Bronzo, dorato |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Passivazione dorata |
| Isolatori | Sinterizzazione del vetro/PTFE/PEI | |
| Tasso di fuga del prodotto ermetico | 1.01325×10-3Pa·cm3/s | |

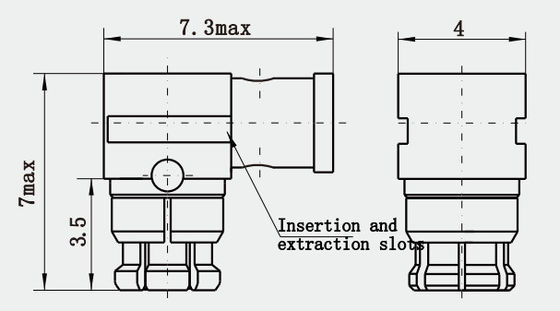

Disegno dettagliato di
SMP Femminile angolo destro con connettore RF dorato per cavo CXN3506/MF108A:
Applicazioni
1Dispositivi medici: nell'industria medica, in particolare nelle apparecchiature mediche ad alta frequenza come endoscopi o strumenti chirurgici, i connettori SMP possono essere utilizzati per trasmettere dati o segnali video.
2Trasmissione dati ad alta velocità: i connettori SMP possono essere utilizzati in backplane ad alta velocità o in assemblaggi di cavi per data center, server e apparecchiature di rete per il trasferimento dati ad alta velocità.
3. Consumer Electronics: alcuni dispositivi elettronici di fascia alta, come fotocamere digitali, smartphone e tablet, possono utilizzare connettori SMP per le connessioni di segnale o di alimentazione.
Catalogo del prodotto:
| Assemblaggi di cavi RF |
| Guida d'onda all' adattatore coassiale |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Adattatore RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| N tipo di connettore RF |
| Collegatore TNC RF |
| Connettore RF MCX/MMCX |
| BNC RF Connector |
| Connettori per onde millimetriche (mm, mm, mm) |
Nota:
Abbiamo oltre 10.000 tipi diconnettore SMP, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagli- Sì.
