WR28 BJ320 a K2.92mm Femminile End Lancio Guida d'onda per adattatore di coassi

Grande immagine : WR28 BJ320 a K2.92mm Femminile End Lancio Guida d'onda per adattatore di coassi Miglior prezzo

Dettagli:

Luogo di origine:	Cina
Marca:	ELT
Certificazione:	ISO 9001:2015, ISO 14001:2015
Numero di modello:	K/BJ320-KFE9

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5 pezzi
Prezzo:	Negoziabile
Imballaggi particolari:	Cartone di esportazione standard
Tempi di consegna:	Entro 5-7 giorni lavorativi (per le scorte)
Termini di pagamento:	T/T, L/C, carta di credito, Paypal
Capacità di alimentazione:	10,0000 PCS al mese

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	Guida d'onda WR28 per adattatori coassiali	Materiale:	Ottone
Gamma di frequenza:	26.4 GHz-40 GHz	Connettore:	K2.92 mm
VSWR:	1,35	Impedenza:	50 ohm
Dimensione della guida d'onda:	WR28,BJ320	Stile del corpo:	Fine del lancio
Evidenziare:	26.4GHz~40GHz Guida d'onda ad adattatore coax , K2.92mm Guida d'onda ad adattatore coassiale , WR28 BJ320 Guida d'onda ad adattatore di coassaggio

Adattatore da guida d'onda WR28 BJ320 a coassiale con connettore femmina K2.92mm, 26.4GHz~40GHz

La frequenza di adattatori da guida d'onda a coassiale elaborati da Elite Electronic (ELT) copre 5.4GHz-110GHz. Con alta affidabilità, dimensioni ridotte e prestazioni eccellenti, è ampiamente utilizzato nelle misurazioni a microonde e nelle apparecchiature a onde millimetriche. La guida d'onda ha guide d'onda rettangolari standard e a doppia cresta, e le guide d'onda non standard possono essere personalizzate in base alle esigenze dell'utente. L'interfaccia di connessione coassiale include N, TNC, SMA, SMP,SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstrip. Gli adattatori da guida d'onda a coassiale sono divisi in due tipi: end launch (lancio finale) e right angle launch (lancio ad angolo retto) dall'orientamento dell'interfaccia. Tra questi, il tipo RA launch può essere utilizzato anche come una struttura ad alta potenza.

Specifiche di K/BJ320-KFE9:

Nome del prodotto	Adattatori da guida d'onda WR28 a coassiale K2.92mm
Modello n.	K/BJ320-KFE9
Tipo coassiale	K2.92mm
Dimensione della guida d'onda	WR28 (BJ320)
Stile del corpo	End Launch (Lancio finale)
Gamma di frequenza	26.4-40GHz
Impedenza SMA	50 Ohm
VSWR	1.30

Vantaggi:

-I nostri adattatori per guida d'onda sono di alta affidabilità, dimensioni ridotte e prestazioni eccellenti, ecc., il che li rende ampiamente adottati nelle misurazioni a microonde e nei dispositivi a onde millimetriche, ecc.

Disegno e immagini di Adattatore da guida d'onda WR28 BJ320 a coassiale femmina 2.92mm 2K/BJ320-KFE9:

Elenco di Adattatori da guida d'onda a coassiale 2.92mm:

Numero di modello	Descrizione	Nota
K/BJ320-KF22	Adattatori ad angolo retto femmina WR28(BJ320) a 2.92mm
K/BJ320-KFE9	Adattatori end launch femmina WR28(BJ320) a 2.92mm	BJ320=WR28
Tipo personalizzato	Dimensioni personalizzate sono accettabili

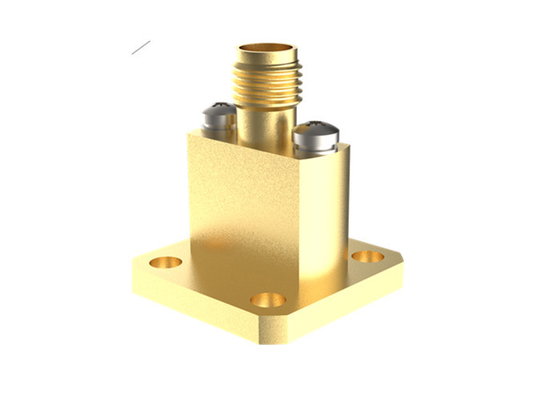

WR28 BJ320 a K2.92mm Femminile End Lancio Guida d'onda per adattatore di coassi 1

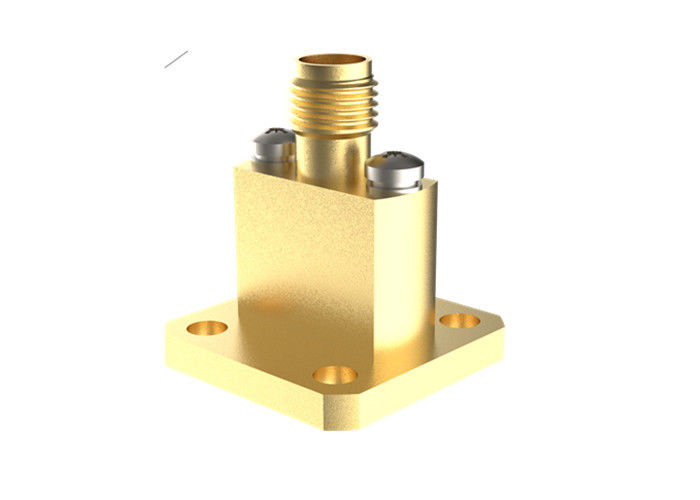

WR28 BJ320 a K2.92mm Femminile End Lancio Guida d'onda per adattatore di coassi 2

Riferimenti incrociati dello standard della guida d'onda

Standard cinese	Standard internazionale	Gamma di frequenza (GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112

Waveguide to Coax Adapter-ELT 2024.pdf

NOTA:
Abbiamo oltre 1.000 tipi di Adattatori da guida d'onda a coassiale tra cui scegliere, se l'adattatore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli. Le dimensioni ODM sono benvenute.
