2.4 connettore maschile in acciaio inossidabile a onda RF della serie Milinetre con micro strisce
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | 2.4mm rf Conector coassiale | PLACING: | Placcata in oro/passivazione |
|---|---|---|---|
| Impedenza: | 50Ω | Certificato: | Codice ISO 9001-2015 |
| Tipo: | Maschio | Vswr: | ≤1.05+0.005f |
| Materiale: | Ottone/acciaio inossidabile | Intervallo di frequenza: | DC~50GHz |
| Evidenziare: | 2.4 millimetri di connettore RF maschio,connettore RF maschio in acciaio inossidabile |
||

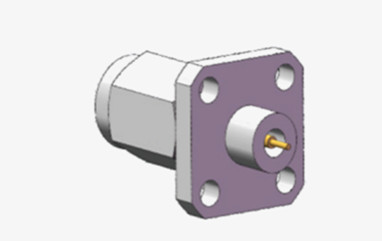

2.4 connettore maschile in acciaio inossidabile a onda RF della serie Milinetre con micro strisce
I connettori da 2,4 mm sono esemplari di connettori a onde millimetriche avanzate (MMW) che funzionano efficacemente fino a 50 GHz.nota per le sue dimensioni snelli, peso minimo, elevata frequenza di funzionamento e collegamento affidabile. tali caratteristiche li rendono vitali nelle valutazioni delle microonde ad alta frequenza e nell'utilizzo delle onde millimetriche.
In contesti standard di RF e microonde, ci sono frequenti diffusioni di connettori coassiali da 50 Ohm di precisione di 2,4 mm.sono parte integrante di una miriade di impostazioni di prova e misura, che spazia dalle comunicazioni cellulari ai collegamenti satellitari, garantendo una precisa compatibilità tra dispositivi e cavi.questi connettori sono costruiti per resistere a usi iterativiEssi sono concepiti con un sistema dielettrico ad aria e sono integrati da un supporto di conduttore centrale realizzato in plastica a bassa perdita, che aumenta la loro efficienza e funzionalità complessiva.

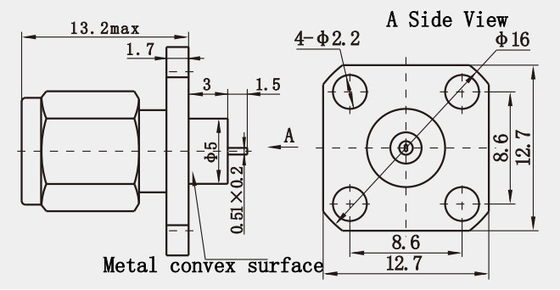

Disegno di contorno:(mm)
Specificità:
|
Caratteristiche elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di frequenza
|
Dc50GHz
|
|||
|
Tensione nominale
|
170VRMS (livello massimo del mare)
|
|||
|
Dielettrici Resistenza tensione
|
500VRMS (livello massimo del mare)
|
|||
|
Resistenza all'isolamento
|
≥ 5000MΩ
|
|||
|
Resistenza al contatto |
Conduttore esterno
|
≤ 2mΩ
|
||
|
Conduttore centrale
|
≤ 3mΩ
|
|||
|
VSMR
|
≤ 1,05+0,005f
|
|||
Interfaccia Dimensioni:
Caratteristiche:
1- Durabilità:
Costruito con materiali di carrozzeria passivati in acciaio inossidabile e perni di contatto in berillio rame, il connettore garantisce durata e stabilità delle prestazioni a lungo termine.L'acciaio inossidabile offre anche un'ottima resistenza alla corrosione, che lo rende adatto per l'uso in ambienti difficili.
2Ampia gamma di applicazioni:
Questo tipo di connettore è applicabile in più campi, tra cui antenne, audio, televisione e radio,a causa delle sue elevate prestazioni e affidabilità che soddisfano i severi requisiti di connessione RF di queste aree.
Vantaggi:
| Prodotti normali | Prodotti d'élite | |
| Intervallo di frequenza | DC ~ 40 GHz | DC ~ 65 GHz |
| VSWR | ≤ 1.35 | ≤ 1.3 |
| Durabilità | 300 cicli | > 500 cicli |
Applicazione:
1Applicazioni radio
Apparecchiature radiofoniche amatoriali e professionali: nelle radiocomunicazioni amatoriali e nelle radiocomunicazioni CB, 2.I connettori da 4 mm sono utilizzati per collegare vari dispositivi radio grazie alle loro prestazioni stabili e alla compatibilità meccanicaForniscono una trasmissione del segnale affidabile e una maggiore sicurezza della connessione grazie al loro meccanismo di accoppiamento fissato a vite.
Applicazioni VHF marittime: nelle comunicazioni marittime, in particolare sulle apparecchiature radio ad altissima frequenza (VHF), i connettori da 2,4 mm sono preferiti per la loro resistenza alla corrosione e alta durata.Mantenono prestazioni affidabili a lungo termine in ambienti marini, evitando danni da acqua di mare e umidità.
2Strumenti e sistemi per onde millimetriche
Strumenti di prova ad alta precisione: i connettori da 2,4 mm svolgono un ruolo cruciale negli strumenti di prova ad alta precisione nei laboratori e nelle linee di produzione.questi connettori assicurano una trasmissione precisa del segnale e la stabilità della connessione, garantendo l'accuratezza dei risultati delle prove.
I nostri principali prodotti:
| Adattatore RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Collegatore TNC RF |
| N tipo di connettore RF |
| Connettore RF MCX/MMCX |
| BNC RF Connector Collegatori a onde millimetriche (mm, mm) |
| Assemblaggi di cavi RF |
| Guida d'onda all' adattatore coassiale |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
Nota:
Abbiamo oltre 10.000 tipi diCollegamento, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
