2.4 Millimeter Wave Series RF Connettore Maschio in Acciaio Inossidabile con Microstrip
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | 2.4mm rf Conector coassiale | PLACING: | Placcata in oro/passivazione |
|---|---|---|---|
| Impedenza: | 50Ω | Certificato: | Codice ISO 9001-2015 |
| Tipo: | Maschio | Vswr: | ≤1.05+0.005f |
| Materiale: | Ottone/acciaio inossidabile | Intervallo di frequenza: | DC~50GHz |
| Nome del prodotto: | Connettore coassiale RF da 2,4 mm | ||
| Evidenziare: | Connettore RF in acciaio inossidabile da 2,4 mm,Connettore microstrip maschio da 2 |
||

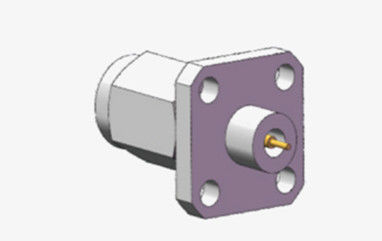

2.4 Millimeter Wave Series RF Stainless Steel Male Plug Connector with Microstrip
I connettori da 2,4 mm sono esemplari di connettori avanzati per onde millimetriche (MMW) che funzionano efficacemente fino a 50 GHz. Questi connettori utilizzano un'interfaccia ad aria accoppiata con un attacco filettato, noti per le loro dimensioni snelle, peso minimo, frequenza operativa elevata e collegamento affidabile. Tali caratteristiche li rendono vitali nelle valutazioni a microonde ad alta frequenza e nelle utilizzazioni a onde millimetriche.
Nei contesti standard RF e microonde, c'è un frequente impiego di connettori coassiali da 2,4 mm a 50 Ohm ingegnerizzati con precisione. Questi connettori, celebrati per le loro prestazioni eccezionali, sono parte integrante di una miriade di impostazioni di test e misurazione, che vanno dalle comunicazioni cellulari ai collegamenti satellitari, garantendo un'accurata compatibilità tra dispositivi e cablaggi. Realizzati in robusto acciaio inossidabile, questi connettori sono costruiti per resistere a usi iterativi. Sono concepiti con un sistema dielettrico ad aria e sono integrati da un supporto del conduttore centrale in plastica a bassa perdita, che ne aumenta l'efficienza e la funzionalità complessiva.

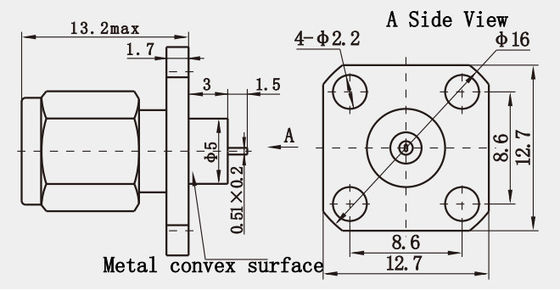

Disegno schematico :(mm)
Specifiche :
|
Caratteristiche Elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Gamma di Frequenza
|
DC~50GHz
|
|||
|
Tensione Nominale
|
170VRMS (Massimo a livello del mare)
|
|||
|
Tensione di resistenza dielettrica
|
500VRMS (Massimo a livello del mare)
|
|||
|
Resistenza di isolamento
|
≥5000MΩ
|
|||
|
Resistenza di contatto |
Conduttore esterno
|
≤2mΩ
|
||
|
Conduttore centrale
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
Dimensioni interfaccia:
Caratteristiche:
1. Durabilità:
Costruito con materiali del corpo passivati in acciaio inossidabile e pin di contatto in rame al berillio, il connettore garantisce durabilità e stabilità delle prestazioni a lungo termine. L'acciaio inossidabile fornisce anche un'eccellente resistenza alla corrosione, rendendolo adatto all'uso in ambienti difficili.
2. Ampia Gamma di Applicazioni:
Questo tipo di connettore è applicabile in molteplici campi, tra cui antenne, audio, televisione e radio, grazie alle sue elevate prestazioni e affidabilità che soddisfano i rigorosi requisiti di connessione RF di queste aree.
Vantaggi:
| Prodotti normali | Prodotti Elite | |
| Gamma di Frequenza | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Durabilità | 300 Cicli | >500 Cicli |
Applicazione:
1. Applicazioni Radio
Apparecchiature Radioamatoriali e Professionali: Nelle comunicazioni radioamatoriali e nelle radio Citizens Band (CB), i connettori da 2,4 mm vengono utilizzati per collegare vari dispositivi radio grazie alle loro prestazioni stabili e alla compatibilità meccanica. Forniscono una trasmissione del segnale affidabile e una maggiore sicurezza di connessione attraverso il loro meccanismo di accoppiamento a vite.
Applicazioni Marittime VHF: Nelle comunicazioni marittime, in particolare nelle apparecchiature radio a frequenza molto alta (VHF), i connettori da 2,4 mm sono preferiti per la loro resistenza alla corrosione e l'elevata durabilità. Mantengono prestazioni affidabili a lungo termine in ambienti marini, evitando danni da acqua di mare e umidità.
2. Applicazioni di Strumenti e Sistemi a Onde Millimetriche
Strumenti di Test ad Alta Precisione: I connettori da 2,4 mm svolgono un ruolo cruciale negli strumenti di test ad alta precisione nei laboratori e nelle linee di produzione. Ad esempio, negli analizzatori di rete e nei generatori di segnale, questi connettori garantiscono una trasmissione del segnale precisa e una stabilità di connessione, garantendo l'accuratezza dei risultati dei test.
