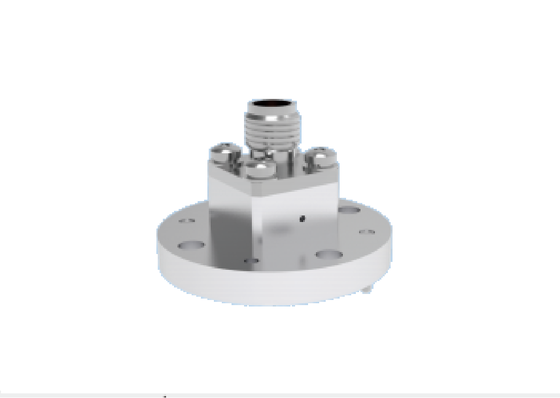

Guida d'onda di lancio finale WR22 BJ400 ad adattatore coassiale da 2,4 mm Montaggio a flangia rotonda a 4 fori Componenti per guide d'onda aerospaziali in banda Ka da 23,9 GHz-50,1 GHz

Grande immagine : Guida d'onda di lancio finale WR22 BJ400 ad adattatore coassiale da 2,4 mm Montaggio a flangia rotonda a 4 fori Componenti per guide d'onda aerospaziali in banda Ka da 23,9 GHz-50,1 GHz Miglior prezzo

Dettagli:

Luogo di origine:	Xi'an, Cina
Marca:	ELT
Certificazione:	ISO 9001, ISO14001
Numero di modello:	BTZH-H2K-1

Termini di pagamento e spedizione:

Quantità di ordine minimo:	MOQ 10pcs
Prezzo:	Depending on the quantity
Imballaggi particolari:	1pc/sacco di plastica; 100pc/cartuccia
Tempi di consegna:	8-12 settimane dopo aver ricevuto il pagamento
Termini di pagamento:	T/T o LC
Capacità di alimentazione:	Come requisiti

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	Connettore RF da WR22 a coassiale da 2,4 mm	modello:	BTZH-H2K-1
Gamma di frequenza:	23,9 GHz-50,1 GHz	Direttore Centrale:	Legatura di rame, placcatura d'oro
Conduttore esterno:	Lega di alluminio, ossidazione conduttiva di colore naturale	Porta coassiale:	2.4mm
Struttura:	Fine del lancio	Metodo di montaggio:	Montaggio con flangia rotonda a 4 fori
Porta della guida d'onda:	BJ400/WR22	VSWR:	≤1,25
Perdita di inserzione:	≤ 0,25 dB	Peso:	≤16g
Evidenziare:	Adattatore da guida d'onda WR22 a coassiale da 2 , 4 mm , componenti per guida d'onda aerospaziale in banda Ka

Descrizione del prodotto:

Guida d'onda a connettore RF da 2,4 mm, lancio terminale

Elite Electronics produce adattatori di guida d'onda-coassiali ad alte prestazioni di grado aerospaziale forniti in due costruzioni principali: configurazioni a lancio terminale e ad angolo retto. Coprendo un'ampia gamma di frequenze da 5,3 GHz a 145 GHz, le nostre opzioni di guida d'onda rettangolare coprono le specifiche standard BJ / WR: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).

Le interfacce coassiali disponibili includono SMA, 2,92 mm, Connettore RF da 2,4 mm, 1,85 mm, serie da 1,0 mm e 0,8 mm, con ogni porta della guida d'onda classificata per il funzionamento a banda intera nella sua banda di frequenza designata.

Vantando una robusta costruzione meccanica, ingombro ridotto, prestazioni RF costanti superiori e un peso inferiore a 20 grammi, i nostri adattatori di transizione guida d'onda-coassiali aerospaziali sono ampiamente impiegati nelle applicazioni aerospaziali satellitari e spaziali.

Dimensioni di ingombrodei connettori RF da guida d'onda WR22 a 2,4 mm, lancio terminale:

N. Modello: BTZH-H2K-1

Guida d'onda di lancio finale WR22 BJ400 ad adattatore coassiale da 2,4 mm Montaggio a flangia rotonda a 4 fori Componenti per guide d'onda aerospaziali in banda Ka da 23,9 GHz-50,1 GHz

Maggiori connettori guida d'onda-coassiali, non esitate a contattarci per il catalogo prodotti. | Soluzioni personalizzate disponibili

Applicazioni:

Xi'an Elite Electronics è un Produttore leader di soluzioni di interconnessione sistematiche principalmente al servizio dei settori aerospaziale, aviazione, navigazione, radar, comunicazioni, misurazione, elettronica e altricampi. I nostri prodotti di alta qualità utilizzano i migliori materiali e processi rigorosi per garantire durata e affidabilità in ambienti difficili.

Guida d'onda di lancio finale WR22 BJ400 ad adattatore coassiale da 2,4 mm Montaggio a flangia rotonda a 4 fori Componenti per guide d'onda aerospaziali in banda Ka da 23,9 GHz-50,1 GHz

Imballaggio e spedizione

Imballaggio:

I connettori RF da guida d'onda WR 22 a coassiali 2,4 mm, lancio terminale sono accuratamente imballati in cartone per garantirne la protezione durante il transito. Spedizione:

Guida d'onda di lancio finale WR22 BJ400 ad adattatore coassiale da 2,4 mm Montaggio a flangia rotonda a 4 fori Componenti per guide d'onda aerospaziali in banda Ka da 23,9 GHz-50,1 GHz

Spediamo i

connettori RF da guida d'onda WR22 a coassiali 2,4 mm, lancio terminaleutilizzando un servizio di corriere affidabile per garantire una consegna sicura e puntuale ai nostri clienti. I clienti riceveranno un numero di tracciamento dopo la spedizione.Confronto porte guida d'ondaBJ

(Standard cinese)

WR Frequenza (GHz)	Larghezza interna	Altezza interna	Banda di frequenza comune	BJ70	WR137
5.38～8.17	34.85	15.8	Banda C/X	Banda Ku	WR112
6.57～9.99	28.5	12.62	Banda X	BJ100	WR75
8.20～12.50	22.86	10.16	Banda X	BJ120	WR75
9.84～15.00	19.05	9.525	Ku bassa frequenza.	BJ140	WR62
11.90～18.00	15.8	7.9	Banda Ku	BJ180	WR51
15.80～24.00	12.95	6.48	Ku alta/K bassa frequenza	BJ220	WR42
18.00～26.50	10.67	5.33	Banda K	BJ260	WR34
21.70～33.00	8.636	4.318	Ka bassa frequenza	BJ320	WR28
26.50～40.00	7.112	3.556	Ka	BJ400	WR22
33.00～50.00	5.69	2.845	Ka alta frequenza / U	BJ500	WR19
39.20～59.60	4.775	2.388	Banda U/V	BJ620	WR15
50.00～75.00	3.759	1.88	Banda V	BJ740	WR12
60.50～91.90	3.099	1.549	Banda E	BJ900	WR10
75.00～110.0	2.54	1.27	Banda W	BJ1200	WR08
92.20～140.0	2.032	1.016	Banda F
