N connessione coassiale RF femminile a paratia con microstrip

Grande immagine : N connessione coassiale RF femminile a paratia con microstrip Miglior prezzo

Dettagli:

Luogo di origine:	Cina
Marca:	ELT (Elite)
Certificazione:	ISO-9001-2015
Numero di modello:	N-KYD9

Termini di pagamento e spedizione:

Quantità di ordine minimo:	100 pezzi
Prezzo:	negotiable
Imballaggi particolari:	Cartone di esportazione standard
Tempi di consegna:	Entro 5-7 giorni lavorativi (per le scorte)
Termini di pagamento:	T/T, L/C, Western Union
Capacità di alimentazione:	1,000000 pezzi al mese

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	N tipo di connettore coassiale RF	Cloruro di sodio:	Placcati in oro/niccellati
Impedenza:	50Ω	Intervallo di frequenza:	DC~11GHz
Modello:	N-KYD9	Genere:	Femmina

N connessione coassiale RF femminile a paratia con microstrip

I connettori di tipo N sono interfacce coassiali a filo progettate con precisione, rinomate per la loro eccezionale resistenza alle vibrazioni, prestazioni elettriche ottimizzate e capacità di frequenza estesa.Mentre i modelli standard supportano in genere fino a 11 GHz, le nostre configurazioni avanzate raggiungono larghezze di banda operative fino a 18 GHz.Questi connettori versatili mantengono l'integrità del segnale attraverso diversi tipi di cavi RF e sono componenti integrali di sistemi di alta affidabilità in tutta l'ingegneria aerospaziale, reti radar, telecomunicazioni a microonde, trasmissione di dati digitali e piattaforme di strumentazione RF.Siamo specializzati nella progettazione di soluzioni su misura di tipo N per soddisfare esigenze specifiche di applicazione e sfide ambientali.

Specificità

Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.

Caratteristiche elettriche
Impedenza	50Ω
Intervallo di frequenza	DC~11GHz ((Max.18GHz)
Tensione nominale	1000VRMS* ((Max.Livello del mare)
Dielettrici Resistenza tensione	1500VRMS* ((Max.Livello del mare)
Resistenza all'isolamento	≥ 5000MΩ
Resistenza centrale	Conduttore esterno	≤ 0,5 mΩ
	Conduttore centrale	≤ 1,5 mΩ
VSWR	≤ 1.3
Caratteristiche materiali e meccaniche
Direttore centrale	Maschio	di acciaio
	Femmina	Fosforo Bronzo, placcato oro
Contatto resistente	Fosforo bronzo	Altri prodotti di acciaio
Conchiglia / alloggiamento	Acciaio inossidabile	Passivazione dorata
Clampo per cavi	Altri prodotti	di larghezza uguale o superiore a 15 mm
Isolatore	PTFE
Gassette	Gomma di silicone
Durabilità	500 cicli

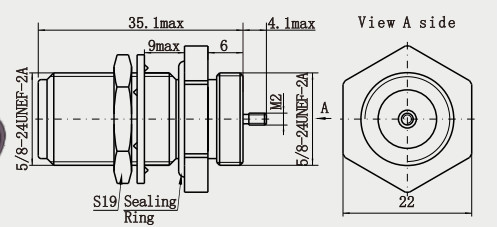

Disegno dettagliato

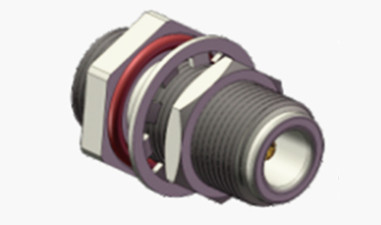

N connessione coassiale RF femminile a paratia con microstrip 0

N connessione coassiale RF femminile a paratia con microstrip 1

Caratteristiche:

1Ampia gamma di adattabilità: compatibile con una vasta gamma di cavi RF (ad esempio cavi semi-rigidi, cavi flessibili), può essere convertito con SMA, BNC, TNC e altri connettori tramite adattatori,adatti per apparecchiature a microonde, aerospaziale, radar, strumentazione di prova e altri settori 245.
2. Alta potenza: adatta ad applicazioni RF ad alta potenza, come stazioni base, trasmettitori, comunicazioni satellitari, ecc., con capacità di potenza superiore a quella dei piccoli connettori (ad es.BNC) 36.
3- Comodo utilizzo: il collegamento a filettatura facilita il rapido collegamento e disconnessione manualmente o con strumenti e alcuni modelli supportano il metodo di crimping senza saldatura4.
4Potenziali problemi: si deve prestare attenzione all'adeguamento dell'impedenza (50Ω e 75Ω non possono essere mescolati), all'aumento della riflessione dovuta all'usura dell'inserimento e della rimozione,nonché danni causati da un uso improprio (ad esempio un'estrazione eccessiva) 35.

Applicazioni:

1. Reti televisive via cavo: collegano un cavo coassiale da 75Ω in trasmissioni a tronco (ad esempio sistemi CATV) per supportare la trasmissione di segnali analogici/digitali.
2. Trasmettitore di trasmissione: porta di uscita RF per trasmettitore FM/UHF per resistere a segnali di trasmissione ad alta potenza.
3Produzione cinematografica e televisiva: connessione del microfono wireless della fotocamera, apparecchiature di trasmissione video (come la trasmissione a microonde).
4- apparecchiature a microonde: trasmettono segnali a microonde di alta potenza nei forni a microonde, apparecchiature di riscaldamento a RF.
5- Detettori radar: connessione RF front-end per radar di prevenzione delle collisioni automobilistiche, radar meteorologico.
Acceleratori di particelle/Risonanza magnetica nucleare: trasmissione di segnali di controllo ad alta frequenza o di energia RF nelle apparecchiature di ricerca scientifica.

Catalogo del prodotto:

Adattatore RF

Assemblaggi di cavi RF

Sigilli ermetici vetro-metallo

Connettore della serie J30J

Articulazioni rotanti a microonde

Guida d'onda all' adattatore coassiale

Connettore RF SMA/SSMA

Connettore RF SMP/SSMP

Connettore RF MCX/MMCX

Collegatore TNC RF

N tipo di connettore RF

BNC RF ConnectorConnettori per onde millimetriche ((2.4mm, 2.92mm)

Imballaggio e consegna:

* Cartone standard per l'esportazione
* In base alle esigenze del cliente

Nota:
Abbiamo oltre 10.000 tipi diTipo N Collegamento, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
