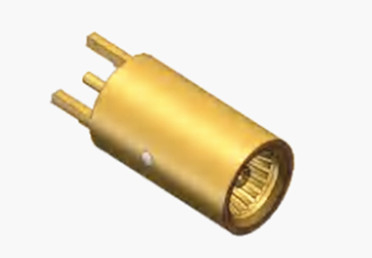

BMA Femminile PCB in ottone montato con connettore coassiale RF con Microstrip

BMA Female Brass PCB Mount RF Coaxial Connector with Microstrip
BMA Female Brass PCB Mount RF Coaxial Connector with Microstrip BMA Female Brass PCB Mount RF Coaxial Connector with Microstrip

Grande immagine :  BMA Femminile PCB in ottone montato con connettore coassiale RF con Microstrip Miglior prezzo

Dettagli:
Place of Origin: China
Marca: ELT (Elite)
Certificazione: ISO-9001-2015
Model Number: BMA-KHD
Termini di pagamento e spedizione:
Minimum Order Quantity: 100
Prezzo: Negoziabile
Packaging Details: Standard Export Carton
Delivery Time: Within 5-7 workdays(for stocks)
Payment Terms: L/C, T/T, Western Union
Supply Ability: 350000pcs/years
Descrizione di prodotto dettagliata
Product name: BMA RF Conector Plating: Nickel Plated
Durability: 500 Cycles Contact material: Brass, BeCu
Material: Brass Design Standard:: IEC 60169-8
Type: Straight Gender: Female
Nome del prodotto: BMA RF Connector
Evidenziare:

Connettore RF femmina BMA in ottone

,

Collegamento coassiale RF montato su PCB

,

Adattatore coassiale RF a microstriscia

Connettore coassiale RF BMA femmina in ottone per montaggio su PCB con microstrip



I connettori della serie BMA, conformi allo standard IEC1169-33, sono un tipo di connettore a innesto cieco che incorpora un esclusivo design a lamella elastica. Questo design garantisce un contatto affidabile e migliora le prestazioni sia meccaniche che elettriche. Questi connettori offrono i vantaggi di capacità di flottaggio assiale e radiale, occupano uno spazio minimo per connettore e presentano una costruzione leggera. Sono adatti per applicazioni di innesto cieco con chassis e armadi, rendendoli comunemente utilizzati nelle connessioni modulari per l'assemblaggio di chassis e armadi.



BMA Femminile PCB in ottone montato con connettore coassiale RF con Microstrip

Specifiche
Nota: i dati specifici del modello si basano sui dati del foglio delle specifiche del prodotto.

Caratteristiche Elettriche
Impedenza 50Ohm
Intervallo di Frequenza DC~4GHz
Tensione Nominale 500 VRMS (livello del mare massimo)
Resistenza di tensione dielettrica 1500 VRMS (livello del mare massimo)
Resistenza di isolamento ≥5000MOhm
Resistenza di contatto Conduttore esterno ≤2.0mOhm
Conduttore centrale ≤0.5mOhm
VSMR ≤1.3

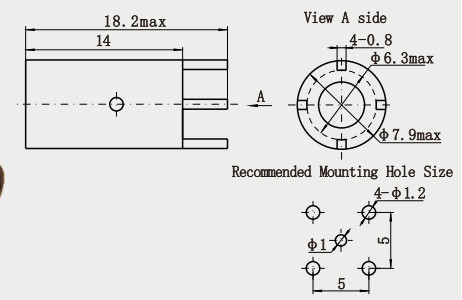

Dettaglio Prodotto:
 BMA Femminile PCB in ottone montato con connettore coassiale RF con Microstrip

Materiali e Caratteristiche Meccaniche
Conduttore Centrale Maschio/Spina Ottone Placcato oro
Femmina/Presa Bronzo Sn-P Placcato oro
Contatto di resilienza Bronzo al berillio Nichelato
Guscio / Alloggiamento Ottone, acciaio inossidabile Nichelato
Isolanti PTFE
Anello di tenuta Gomma siliconica
Durata 500 cicli



Conforme RoHS Sì
Cicli di accoppiamento 500Cicli
Ritenzione del contatto 10N min
Ritenzione del cavo 100N min
Forza di accoppiamento 0.58N max
Forza di disaccoppiamento 0.6 N max


Specifiche Ambientali:


Temperatura Operativa -45 a +155 gradi C
Grado di protezione IP (accoppiato) IP67


Caratteristiche:

1. Buone proprietà meccaniche: dimensioni ridotte e peso leggero, facili da usare in apparecchiature con spazio limitato. Adottando il nuovo design di accoppiamento cieco, può realizzare un innesto e uno sgancio rapidi e sicuri, adatto per applicazioni con connessioni e disconnessioni frequenti, come infrastrutture di telecomunicazione, sistemi radar, ecc., e può migliorare efficacemente l'efficienza dell'uso delle apparecchiature e la comodità di manutenzione.

2. Design strutturale ragionevole: strutturalmente è la forma a pressione della serie SMA, e l'interfaccia adotta un'interfaccia ad aria, questo design aiuta a ridurre le dimensioni e il peso del connettore, mantenendo buone prestazioni elettriche.



Applicazione:

1. Apparecchiature di comunicazione: Nelle stazioni base di comunicazione wireless, viene utilizzato per collegare moduli ricetrasmettitori RF, amplificatori di potenza, filtri e altri componenti per realizzare la trasmissione di segnali ad alta frequenza. Grazie alle sue dimensioni ridotte e al metodo di connessione a innesto cieco e a scorrimento, è conveniente per una rapida installazione e manutenzione in apparecchiature di stazione base con spazio limitato, il che può migliorare l'affidabilità e la stabilità delle apparecchiature e ridurre i costi di manutenzione.

2. Sistema radar: Applicato alle interconnessioni come i componenti RF backplane e backplane del sistema radar a scansione elettronica, può realizzare una trasmissione e distribuzione efficiente dei segnali radar, contribuendo a migliorare l'accuratezza del rilevamento radar e la velocità di risposta. Le sue buone proprietà elettriche e meccaniche possono garantire un lavoro stabile in un ambiente elettromagnetico complesso e soddisfare i requisiti del sistema radar per la trasmissione di segnali ad alta frequenza e alta precisione.

3.  Aerospaziale: In aerei, satelliti e altre apparecchiature aerospaziali, utilizzato per collegare una varietà di apparecchiature elettroniche e sistemi di comunicazione, come antenne di comunicazione satellitare, radar di bordo, sistemi di test ad alta frequenza, ecc. Le caratteristiche di miniaturizzazione e leggerezza dei connettori BMA sono favorevoli alla riduzione del peso delle apparecchiature aerospaziali e al miglioramento della portabilità e della mobilità delle apparecchiature; allo stesso tempo, la loro elevata affidabilità e resistenza alle vibrazioni, e sono in grado di adattarsi alle condizioni difficili dell'ambiente aerospaziale.


NOTA:
Abbiamo oltre 10.000 tipi di prodotti di interconnessione ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ecc.)), se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli.
