TNC: connettore coassiale RF maschile rettilineo in acciaio inossidabile per cavo SFF-50-3-1
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | TNC Conector | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Impedenza: | 50Ω | Materiale: | Altri prodotti |
| Materiale di contatto: | Ottone, BECU | Durabilità: | 500 cicli |
| Standard di progettazione:: | IEC 60169-17 | Tipo: | Diritta. |
| Evidenziare: | TNC Straight RF Coaxial Connector,Collegamento coassiale RF in acciaio inossidabile,SFF-50-3-1 connettore coassiale RF |
||

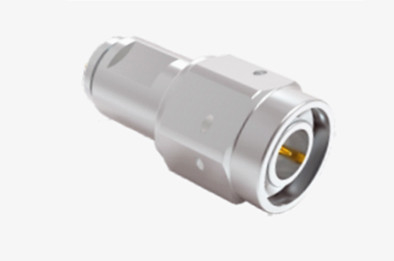

TNC: connettore coassiale RF maschile rettilineo in acciaio inossidabile per cavo SFF-50-3-1
Il prodotto della serie TNC è una variante a filo del connettore BNC, con filettini a vite per un accoppiamento sicuro.le unità impermeabili mantengono un'impedenza costante di 50 ohm e operano nell'intervallo di frequenza DC-11 GHzEsistono due tipi principali di connettori TNC: polarità standard e inversa.questi connettori economicamente convenienti sono adatti a una varietà di applicazioni commercialiAnche se le loro prestazioni potrebbero non corrispondere a quelle dei prodotti industriali o di alta qualità, eccellono in applicazioni come le connessioni di antenna.difesaInoltre, sono disponibili versioni a polarità inversa e a 75 ohm del connettore TNC.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
|
Caratteristiche elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di frequenza
|
DC~4 GHz
|
|||
|
Tensione nominale
|
2500VRMS (livello massimo del mare)
|
|||
|
Dielettrici Resistenza tensione
|
750VRMS (livello massimo del mare)
|
|||
|
Resistenza all'isolamento
|
≥ 2000MΩ
|
|||
|
Resistenza al contatto
|
Conduttore esterno
|
≤ 6mΩ
|
||
|
Conduttore centrale
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Specifica meccanica
| Standard di progettazione | IEC 60169-17 |
| Compatibilità RoHS | - Sì, sì. |
| Terminazione del contatto con il centro | Crimp |
| Terminazione del contatto esterno | Crimp |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 13.6N massimo |
| Forza di disaggancio | 13.6N massimo |

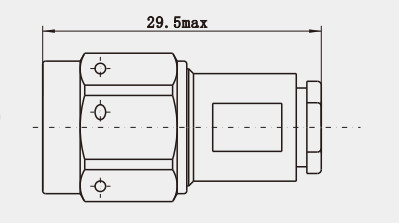

Disegno dettagliato
Caratteristiche:
1. connessione a filo: connessione a filo, questa connessione rende la connessione più solida e affidabile, rispetto alla baionetta e altri metodi di connessione, può prevenire meglio lo scioglimento accidentale,adatti per le occasioni che richiedono un'elevata stabilità della connessione, come nelle condizioni di vibrazione delle apparecchiature di comunicazione mobile.
2. diametro interno specifico del conduttore esterno: il diametro interno del conduttore esterno è di 6,5 mm (0,256 pollici), e alcuni altri tipi comuni di connettori coassiali RF, come tipo BNC, tipo SMA,ecc. nella dimensione della differenza evidente, facile da individuare e da differenziare tra gli usi.
Applicazione:
1Comunicazione wireless: viene utilizzato per collegare stazioni base wireless, apparecchiature di comunicazione satellitare e trasmettitori radio per fornire una connessione RF stabile.se si tratta di trasmissione del segnale tra stazioni base o di comunicazione tra stazioni base e terminali mobili, i connettori TNC possono garantire una trasmissione efficiente e stabile dei segnali per soddisfare le esigenze di un gran numero di utenti che comunicano contemporaneamente.
2. Comunicazione cablata: nel sistema di comunicazione cablata come la rete locale e la rete metropolitana, i connettori TNC possono essere utilizzati per collegare varie apparecchiature di comunicazione cablata,come gli interruttori, router, ecc., per realizzare una trasmissione ad alta velocità dei dati e un funzionamento stabile della rete.
Nota:
Abbiamo oltre 10.000 tipi diconnettore TNC, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
