RA SMP Male Semi Detent Microstrip Connector per PCB attraverso il montaggio di saldatura a fori

Descrizione del prodotto:

Connettore RF SMP è un connettore a innesto con un'interfaccia ultra-piccola, simile in scala al connettore MMCX. Questo lo rende altamente adatto per accoppiamenti ciechi ad alta densità, specialmente per applicazioni che coinvolgono circuiti stampati, chassis e cabinet. Viene generalmente utilizzato in coppia, la nostra soluzione per connessioni scheda-scheda PCB come connettori a innesto completo/a innesto limitato + adattatori in serie + connettori a foro liscio.

In base alle diverse forze di ritenzione della connessione, i connettori RF SMP sono divisi in tre tipi di interfaccia: foro liscio, innesto limitato e innesto completo, ognuno dei quali soddisfa diverse esigenze applicative:

1) Interfaccia a foro liscio: Questo tipo offre la minore forza di ritenzione della connessione, consentendo disallineamenti assiali e radiali. È comunemente utilizzato in connessioni cieche o misurazioni non precise e ha la durata più lunga.

2) Interfaccia a innesto completo: Questo tipo offre la migliore forza di ritenzione della connessione e la migliore resistenza a vibrazioni e urti. A causa della difficoltà di disconnessione una volta collegato, nonostante l'elevata stabilità, influisce significativamente sulla durata del prodotto e sulla praticità, con una durata di soli circa 500 cicli. Viene spesso utilizzato per connessioni di cavi.

3) Interfaccia a innesto limitato: Noto anche come interfaccia semi-innesto, combina i vantaggi del foro liscio e dell'innesto completo, offrendo un'elevata stabilità di test e una durata maggiore rispetto all'innesto completo. È adatto per misurazioni di precisione.

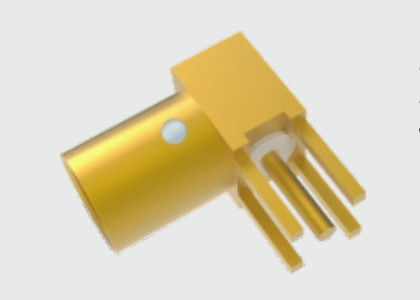

Connettori RF SMP Maschio Angolo Retto RA Connettore a Innesto Limitato (Unità: mm): SMP-JWHD37

Altro Connettore Maschio SMP RA a Innesto Limitato o Foro Liscio Modello Simile:

Connettori RF SMP Maschio RA Connettore a Innesto Limitato Saldatura PCB Modello: SMP-JWFD22 & SMP-JWFD22-S

Connettori RF SMP Maschio RA Connettore a Innesto Limitato Montaggio a Flangia Modello: SMP-JWFD11

Maggiori informazioni sui prodotti, contattateci liberamente per il catalogo prodotti sales3@xa-elite.com.cn

Applicazioni:

Grazie ai pin più corti o al design addirittura senza pin dei connettori RF SMP, il percorso elettrico è più corto, il che contribuisce a migliorare la velocità e la stabilità della trasmissione del segnale, migliorando così le prestazioni complessive dei prodotti elettronici. I componenti SMP hanno anche una buona resistenza a vibrazioni e urti e un basso tasso di difetti nelle giunzioni saldate. Ciò fa sì che i prodotti saldati con SMP mostrino un'eccellente affidabilità, migliorando la durata complessiva dei prodotti.

La tecnologia di saldatura dei connettori RF SMP è ampiamente utilizzata nei settori delle comunicazioni, dell'elettronica di consumo, dei computer, dell'elettronica automobilistica, del controllo industriale e aerospaziale. In questi settori, la tecnologia SMP svolge un ruolo insostituibile, promuovendo la miniaturizzazione e lo sviluppo ad alte prestazioni dei prodotti elettronici.

Personalizzazione:

Servizi di personalizzazione del prodotto per connettori RF SMP:

Nome del marchio: ELT

Prezzo: A seconda della quantità

Vi preghiamo di inviarci il disegno e il nostro ingegnere effettuerà la valutazione o raccomanderemo un modello alternativo.

Imballaggio e spedizione:

Imballaggio e spedizione del prodotto per connettori RF SMP:

Il connettore RF SMP viene fornito in una piccola scatola di cartone per garantirne la protezione durante la spedizione. La scatola è etichettata con il nome del prodotto e le specifiche per una facile identificazione.

Per la spedizione, il connettore RF SMP viene inserito in una busta imbottita o in una scatola, a seconda della quantità ordinata. Viene quindi sigillato ed etichettato con l'indirizzo di spedizione e le informazioni di tracciamento per una consegna efficiente.
