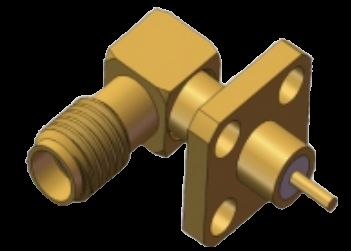

RA SSMA Jack/Femmina RF Coassiale Connettore Microstrip Montaggio a Flangia 4 Fori Fino a 18GHz
|
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore femminile SSMA | Modello: | SSMA-KWFD1 |
|---|---|---|---|
| Gamma di frequenza: | 0,3 MHz-18 GHz | Impedenza: | 50Ω |
| Tensione nominale: | 250 V | DWV: | 750 V |
| Resistenza di isolamento: | ≥5000MΩ | Metodo di montaggio: | Montaggio con flangia a 4 fori |
| Direttore Centrale: | Lega di rame, placcato oro | Conduttore esterno: | Lega di rame, placcato oro |
| Vite: | 10-36UNS-2 | Isolanti: | PTFE |
| Campioni: | In magazzino, disponibile | ||
| Evidenziare: | Connettore RF 18GHz,Collegatore RF a Microstrip,4 connettori RF montati su flange a fori |
||
4 fori Flange Mount Right Angle SSMA / Mini SMA RF Coax Microstrip Connector fino a 18GHz
Specificativi del prodotto
| Articolo 2 | Valore |
|---|---|
| Nome del prodotto | RA SSMA connettore femminile a microstrip |
| Modello | SSMA-KWFD1 |
| Intervallo di frequenza | 0.3 MHz-18 GHz |
| Impedenza | 50Ω |
| Tensione nominale | 250 V |
| DWV | 750 V |
| Resistenza all'isolamento | ≥ 5000MΩ |
| Direttore centrale | Leghe di rame placcate d'oro |
| Conduttore esterno | Leghe di rame placcate d'oro |
| Metodo di montaggio | 4 Montaggio della flange a buco |
| Isolatori | PTFE |
| Campioni | In magazzino, disponibile |
Visualizzazione del prodotto
I connettori RF SSMA Right Angle sono versioni compatte dello standard di interfaccia SMA, circa il 70% delle dimensioni dei connettori SMA tradizionali.
- Dimensioni compatte con ampia larghezza di banda di frequenza
- Prestazioni meccaniche ed elettriche superiori
- Alta affidabilità nelle applicazioni più impegnative
- connessione a filo (10-36UNF-2)
- Impedenza caratteristica di 50Ω
- Funzionamento a frequenza fino a 30 GHz
Dimensioni dell'interfaccia
SSMA angolo retto 4 foro montatura flange SSMA connettori RF Dimensioni
Dimensioni di contorno per il modello SSMA-KWFD1 (unità: mm).
Altri connettori RF SSMA a 4 fori montati con flange ad angolo destro Modelli:
Applicazioni
Ideale per la trasmissione di segnali a microonde ad alta precisione in:
- Sistemi di comunicazione a microonde
- Attrezzature di misura
- Applicazioni aerospaziali
- Sistemi radar
- Campi dell'elettronica
Imballaggio e spedizione
Imballaggio:Ogni connettore SSMA RF a 4 fori montato su una flangia a angolo retto è accuratamente confezionato in cartoni protettivi per garantire un transito sicuro.
Spedizione:Utilizziamo servizi di corriere affidabili con numeri di tracciamento per tutte le spedizioni.
Nota:Per altri modelli simili di connettori ad angolo retto con montaggio a flangia, verificareil nostro catalogoMentre alcuni modelli sono in magazzino, tutti possono essere prodotti rapidamente per soddisfare le esigenze del cliente.
