1 pin ermetico 50 ohm connettori di vetro a metallo di sigillo RF Feedthrough per pacchetti personalizzati
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Placcatura: | Oro placcato | Spillo: | Singolo perno |
|---|---|---|---|
| Materiale a spillo: | Kovar 4J29 | Materiale del vetro: | 7052.7070, DM308 |
| ERMECITÀ: | <1.01325 x 10e-08 std.cc/s | Certificato: | ROHS ISO-9001-2015 |
| pacchetto: | Seal di vetro a metallo | Impedenza: | RF 50 ohm |
| Marca: | ELT(Elite) | ODM: | Può essere personalizzato in base alle tue esigenze |
| Evidenziare: | Confezioni su misura Collegatori per sigilli metallici,50 Ohm di vetro per i connettori di tenuta in metallo,Collegatori ermetici a 1 perno |
||

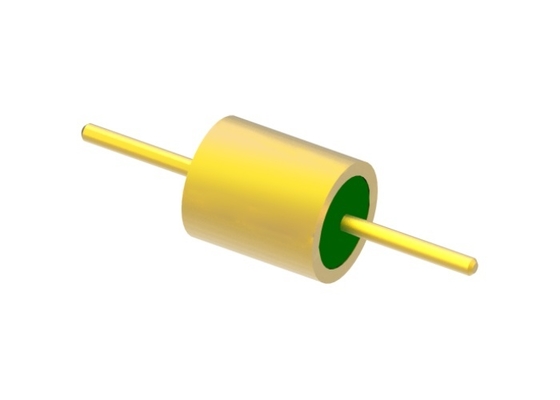

Passante RF ermetico a pin singolo da 50 Ohm con sigillature vetro-metallo per package personalizzati
Specifiche di JM5065:
| Nome Prodotto | Sigillature ermetiche vetro-metallo |
| Impedenza | RF 50 Ohm |
| Tipo | 1 pin |
| Righe | 1 riga |
| Colore | Placcato oro |
| Materiale alloggiamento e pin | Kovar 4J29 |
|
Materiale vetro
Colore vetro
|
Tipo 7050 o 7070 o DM308
Verde o Bianco
|
| Intervallo di frequenza | DC-18GHz |
| VSWR | 1.35 |
| Tensione di tenuta | ≥500V |
|
Ermeticità Tasso di perdita |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Resistenza di isolamento | ≥2000MΩ |
| Temperatura operativa | -65℃~+260℃ |
Introduzione
Passanti RF/DC ermetici con sigillature vetro-metallo /Header multipin /Connettore è anche chiamato Isolatore in vetro. Sono principalmente utilizzati per trasmettere segnali a microonde, segnali di potenza e segnali di controllo tra moduli e moduli, moduli e componenti con requisiti di tenuta ai gas. Sono uno dei componenti più critici nei componenti di sigillatura.
Il vetro a bassa costante dielettrica e bassa perdita dielettrica viene utilizzato come materiale isolante e di supporto. L'alloggiamento e il conduttore sono realizzati in lega di Kovar sinterizzata ad alta temperatura, e la superficie è placcata in oro. Il conduttore centrale ha una varietà di stili di terminazione come bonding con filo d'oro, saldatura e accoppiamento, ecc. Gli isolatori in vetro sono piccoli, leggeri, ermetici, altamente affidabili e sono stati ampiamente utilizzati nell'industria manifatturiera elettronica negli ultimi anni.
Caratteristiche:
-Piccole dimensioni
-Leggero
-Ermetico
-Qualità stabile e alta affidabilità
-Conduttore interno: scelta tra bonding con filo d'oro, saldatura e accoppiamento
Applicazione:
Ampia gamma di applicazioni per package elettronici, satelliti, radar e altri nel campo avionico, aerospaziale e automobilistico. Può essere utilizzato con prodotti SMA, a onde millimetriche.
Vantaggi:
-Placcatura oro 1.27um
-Stretto controllo delle tolleranze
-Design standard e personalizzato a scelta.
-Prodotti e servizi ad alto rapporto costo-efficacia
-Grandi scorte per dimensioni standard
-Consegna rapida per prodotti personalizzati
Elenco prodotti:
| Serie JM RF singola pin da 50 Ohm | Scelta saldatura, accoppiamento e bonding |
| Serie Standard JM RF singola pin da 50 Ohm | Scelta saldatura, accoppiamento e bonding |
| Serie Non Standard JM RF singola pin da 50 Ohm | Scelta saldatura, accoppiamento e bonding |
| Serie JK DC singola pin | Scelta saldatura e bonding |
| Serie Standard JK DC singola pin | Scelta saldatura e bonding |
| Serie Non Standard JK DC singola pin | Scelta saldatura e bonding a testa di chiodo |
|
Serie JMC Header multipin
|
Da 1 a 9 pin con scelta da 1 a 3 righe |
| Dimensioni personalizzate |
Ampia gamma |
NOTA:
Abbiamo oltre 100.000 tipi di Connettori ermetici vetro-metallo, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli.
