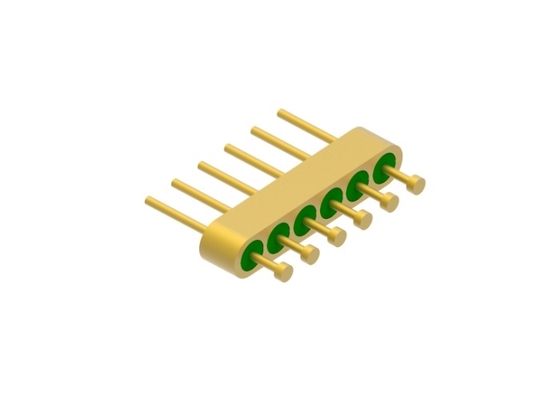

Testa di chiodo a 6 perno Vetro a metallo Testa di sigillo ermetico con superficie di legame del filo d'oro MC-1124-JH
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 6 pins | Pin Material: | Kovar 4J29 |
| Glass Material: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | Package: | Glass to metal seals |
| Marca: | ELT(Elite) | ODM: | can be customized according to your requirement |
Intestazione multipin DC ermetica a testa di chiodo a 6 pin con superficie di collegamento a filo d'oro

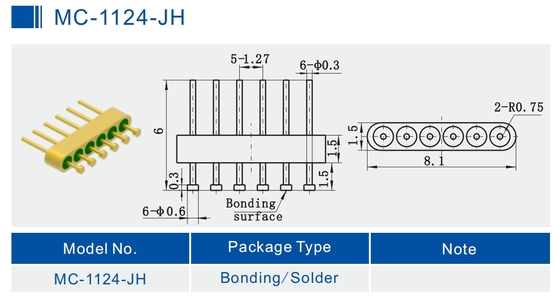

Specifiche di MC-1124-JH:
| Nome del prodotto | Intestazione multipin ermetica a testa di chiodo |
| Impedenza | NA |
| Tipo | 6 pin |
| File | 1 fila |
| Colore | Placcato oro |
| Materiale alloggiamento e pin | Kovar 4J29 |
|
Materiale vetro
Colore vetro
|
7050 o 7070 o DM308
Verde o Bianco
|
| Gamma di frequenza | NA |
| VSWR | NA |
| Tensione di tenuta | ≥100V |
|
Ermeticità Tasso di perdita |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Resistenza di isolamento | ≥2000MΩ |
| Temperatura di esercizio | -65℃~+260℃ |
Introduzione
Passaggi RF/DC vetro-metallo ermetici /Intestazioni multipin /Connettore è anche chiamato Isolatore di vetro. Sono utilizzati principalmente per trasmettere segnali a microonde, segnali di alimentazione e segnali di controllo tra moduli e moduli, moduli e componenti con requisiti di tenuta ai gas. Sono uno dei componenti più critici nei componenti di tenuta.
Il vetro con bassa costante dielettrica e bassa perdita dielettrica viene utilizzato come materiale isolante e di supporto. L'alloggiamento e il conduttore sono realizzati in Lega Kovar che sinterizzata ad alta temperatura, e la superficie è placcata in oro. Il conduttore centrale ha una varietà di stili di terminazione come il collegamento a filo d'oro, la saldatura e l'accoppiamento, ecc. Gli isolatori di vetro sono piccoli, leggeri, ermetici, altamente affidabili e sono stati ampiamente utilizzati nelle industrie manifatturiere elettroniche negli ultimi anni.
Caratteristiche:
-Piccole dimensioni
-Leggero
-Ermetico
-Qualità stabile e alta affidabilità
-Conduttore interno: collegamento a filo d'oro, saldatura e metodo di accoppiamento a scelta
Applicazione:
Ampia gamma di applicazioni di pacchetti elettronici, contromisure elettroniche, satelliti, missili, radar e altri nel settore militare, avionico, aerospaziale e automobilistico. Può essere utilizzato con SMA, prodotti a onde millimetriche.
Vantaggi:
-Grado militare con placcatura in oro da 1,27 um
-Controllo rigoroso della tolleranza
-Design standard e personalizzato a scelta.
-Prodotti e servizi ad alto rapporto costo-efficacia
-Grandi scorte per dimensioni standard
-Consegna rapida per prodotti personalizzati
Elenco prodotti:
| Serie JM a pin singolo RF da 50Ω | Scelta di saldatura, accoppiamento e collegamento |
| Serie standard JM a pin singolo RF da 50Ω | Scelta di saldatura, accoppiamento e collegamento |
| Serie non standard JM a pin singolo RF da 50Ω | Scelta di saldatura, accoppiamento e collegamento |
| Serie JK a pin singolo DC | Scelta di saldatura e collegamento |
| Serie standard JK a pin singolo DC | Scelta di saldatura e collegamento |
| Serie non standard JK a pin singolo DC | Scelta di saldatura e collegamento a testa di chiodo |
|
Serie JMC con intestazione multipin
|
1-9 pin con scelta di 1-3 file |
| Dimensioni personalizzate |
Vasta gamma |
NOTA:
Abbiamo oltre 100.000 tipi di Connettori ermetici con guarnizione vetro-metallo, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dati.
