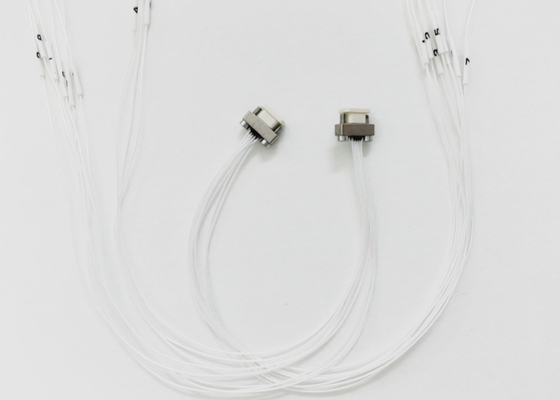

Nano D connettore maschio presa 9 perni ~ 69 contatti di crimping filo lunghezza 200cm
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore nano D J55A | Direttore Centrale: | Legatura di rame, placcatura d'oro |
|---|---|---|---|
| Conduttore esterno: | Leghe di alluminio, placcatura al nichel | Contatto/Pin: | 9pins ~ 69pins |
| Dielettrico isolante: | SBIRCIARE | Resistenza di isolamento: | ≥5000MΩ |
| DWV: | 250 V | Lunghezza del filo: | 100 mm, 200 mm, 300 mm, 500 mm, 1000 mm |
| Evidenziare: | J55A Nano D connettore maschio,Collegamento D dorato a 9 pin,connessione D-sub in lega di rame |
||
Descrizione del prodotto:
Il connettore rettangolare ultraminiaturizzato J55A contiene 10 tipi di specifiche: 9, 13, 15, 21, 25, 31, 37, 51, 65, 69 contatti; Adotta nano-pin ritorti (pin a torsione elastica) e una spaziatura o griglia di 0,635 mm, dimensioni ridotte, la spina e la presa sono generalmente collegate da vite e dado, e la spina e la presa sono morbide e il bloccaggio è affidabile. Un'estremità con pin ritorto è la spina, l'altra estremità con jack è la presa, l'estremità con vite di bloccaggio è l'estremità libera e l'altra estremità con dado di collegamento è l'estremità fissa. L'estremità libera e l'estremità fissa dell'accoppiamento convenzionale sono avvitate e bloccate dalla vite di bloccaggio e dal dado di collegamento. L'area della sezione trasversale del filo crimpato del prodotto è di 0,035 mm².
È adatto per l'interconnessione di vari sistemi elettrici e di circuiti con requisiti di alta densità, miniaturizzazione, leggerezza e alta affidabilità per soddisfare le esigenze di leggerezza e miniaturizzazione del sistema. Questi connettori nanominiaturizzati offrono prestazioni e affidabilità premium per applicazioni esigenti.
Dati tecnici:
| Modello prodotto | J55A-9TJLC-200 (9 pin, spina maschio, lunghezza cavo 200 mm) | ||
| Materiali e finitura | |||
| Impedenza | / | Conduttore centrale | Lega di rame, placcatura in oro |
| DWV | 250V | Conduttore esterno | Lega di alluminio, placcatura in nichel |
| Resistenza di isolamento | >5000MΩ | Dielettrico di isolamento | PEEK |
| Temperatura | Temp. operativa: -55℃~+125℃ Temp. di stoccaggio: -55℃~+125℃ | ||
| Altro indice | Cavo di accoppiamento: AFR-250, cavo bianco 0,035 mm²2 | ||
Dimensioni esternedella spina maschio Nano D Connector J55A con cavo AFR-250 lunghezza 200 cm
Contattateci per maggiori dettagli.
Applicazioni:
Xi'an Elite Electronic è un produttore affidabile di connettori e adattatori RF Coassiali, assemblaggi di cavi, connettori Micro D, connettori Nano D, al servizio dell'aerospaziale, dell'aviazione, della navigazione, dei satelliti, dei radar, delle comunicazioni, l'industria elettronica da oltre 22 anni.
Personalizzazione:
Servizi di personalizzazione del prodotto per connettori Micro D:
Elite Electronic può fornire contatti diversi come 12 pin, 24 pin, 35 pin, 39 pin, 41 pinImballaggio e spedizione:
Imballaggio e spedizione del prodotto per la serie di connettori Nano D Connector:
Il connettore Nano D è accuratamente imballato per garantire una consegna sicura ai nostri clienti. Ogni connettore è posizionato in schiuma anti-collisione e quindi imballato in una robusta scatola di cartone per prevenire eventuali danni durante il trasporto.
Per la spedizione, utilizziamo corrieri fidati per consegnare il prodotto alla vostra porta in modo tempestivo. Il nostro team di imballaggio presta grande cura nella preparazione del vostro ordine per la spedizione per garantire che arrivi in perfette condizioni.
