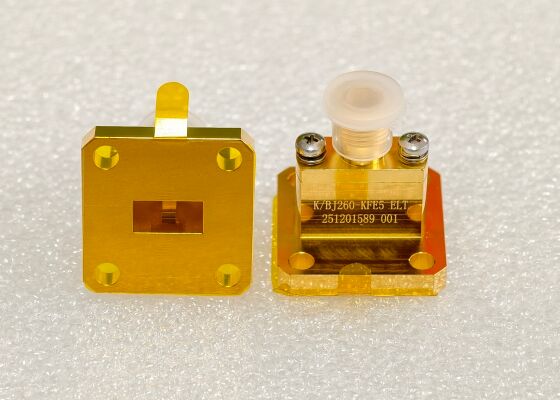

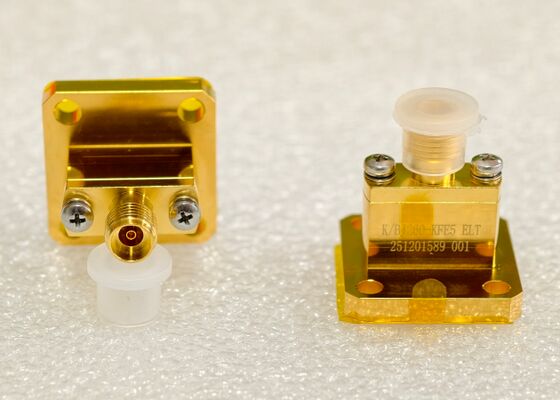

Guida d'onda ad adattatore coassiale con porta di guida d'onda come WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180 da 6,5 GHz a 145GHz

• Disegno di contorno

• Altri adattatori da guida d'onda a coassiale

Abbiamo anche altri adattatori da guida d'onda a coassiale come adattatore da guida d'onda a SMA, adattatore da guida d'onda a tipo N, adattatore da guida d'onda a 2,4 mm, adattatore da guida d'onda a 1,85 mm, adattatore da guida d'onda a 1,0 mm, adattatore da guida d'onda a 0,8 mm. Vi preghiamo di contattarci liberamente se avete bisogno di altri modelli.

• Riferimenti incrociati degli standard delle guide d'onda - Serie WR e Serie BJ Cina

• Applicazione

  1. Sistemi aerospaziali e radar

  • Sistemi radar: gli adattatori da guida d'onda a coassiale vengono utilizzati per collegare la rete di alimentazione della guida d'onda all'estremità dell'antenna con i moduli coassiali di trasmissione/ricezione (T/R) sul retro. Devono garantire la coerenza di fase del segnale, specialmente nelle bande ad alta frequenza (come la banda X e la banda Ku);
  • Sistemi di jamming elettronico: Utilizzati nelle catene di trasmissione e ricezione del segnale, richiedono un rapporto di onde stazionarie di tensione (VSWR) estremamente basso per garantire la purezza del segnale;
  • Sistemi di telemetria: In ambienti di volo ad alta vibrazione e ad alto impatto, le transizioni ad angolo retto o rinforzate forniscono connessioni elettriche affidabili.

  2. Comunicazioni satellitari (Satcom)

  • Stazione terrestre Tx/Rx: L'adattatore da guida d'onda a coassiale collega l'uscita della guida d'onda delle antenne paraboliche con gli ingressi coassiali degli amplificatori a basso rumore (LNA) o degli amplificatori di potenza (PA).
  • Test di carico utile satellitare: Durante la verifica a terra dei carichi utili satellitari, vengono utilizzate transizioni ad alte prestazioni per simulare la trasmissione del segnale in un ambiente spaziale, garantendo l'accuratezza dei test. Collegamenti inter-satellitari: All'interno dei satelliti, strutture compatte da guida d'onda a coassiale vengono spesso utilizzate per risparmiare spazio e ridurre il peso.

  3. Test e misurazione

  • Test antenne: Collega antenne a guida d'onda ad analizzatori di rete vettoriali (VNA). Soprattutto nella banda delle onde millimetriche (26,5 GHz–110 GHz), sono richieste transizioni ad alta precisione (come connettori da 2,4 mm o 2,92 mm). Test in camera anecoica: Le transizioni vengono utilizzate per instradare i segnali dalle linee di trasmissione a guida d'onda alle apparecchiature di test coassiali all'interno delle camere EMC. Apparecchiature di test automatiche (ATE): Gli adattatori ad angolo retto sono spesso utilizzati in dispositivi di test con spazio limitato per ottimizzare il layout.

  4. Comunicazioni wireless (5G/6G e ponti radio a microonde)

  • Ricerca e sviluppo 5G/6G a onde millimetriche: Utilizzati nella prototipazione e nei test delle stazioni base per collegare chip/moduli a onde millimetriche alle apparecchiature di test. Comunicazioni a microonde punto-punto: Utilizzati per l'accoppiamento e il monitoraggio del segnale nei collegamenti di trasmissione a microonde a lunga distanza.

  5. Ricerca industriale, medica e scientifica

  • Microonde industriali: Monitoraggio della potenza nelle apparecchiature di riscaldamento e asciugatura a microonde.
  • Microonde mediche: Trasmissione del segnale nelle apparecchiature di fisioterapia a microonde e ipertermia tumorale.
  • Grandi strutture scientifiche su larga scala: Utilizzati in acceleratori di particelle e radiotelescopi (ad es. FAST) per la trasmissione di segnali a bassa rumorosità e ad alta potenza.

• Imballaggio e spedizione

I nostri adattatori da guida d'onda a coassiale sono accuratamente imballati per garantire la massima protezione durante il transito. Ogni connettore è avvolto singolarmente in materiale antistatico e posto in una scatola robusta e imbottita per prevenire danni da urti o vibrazioni.

L'imballaggio è chiaramente etichettato con le informazioni sul prodotto, inclusi i numeri di parte e le specifiche, per facilitare l'identificazione e la gestione dell'inventario.

• RFQ:

D1: Siete una società commerciale o un produttore?
R: Siamo un produttore con oltre 23 anni di esperienza nei componenti di interconnessione RF/microonde.

D2: Quali prodotti potete fornire attualmente?
R: Connettori RF, adattatori, assemblaggi di cavi, adattatori da guida d'onda a coassiale, prodotti per guide d'onda, connettori ermetici vetro-metallo, micro D-sub, giunti rotanti a microonde e altri componenti a microonde.

D3: È disponibile un campione gratuito?
R: Sì, se disponibile in magazzino, il campione gratuito è disponibile con il trasporto a carico del cliente.

D4: La vostra azienda può accettare personalizzazioni?
R: L'ODM è benvenuto. Con oltre 23 anni di esperienza nell'ODM, Elite Electronics può assistere nella progettazione, nello sviluppo del prodotto, nella ricerca e sviluppo e nell'integrazione dei vostri prodotti di interconnessione.

D5: Quali sono i termini di pagamento?
R: Possiamo accettare L/C, T/T, Western Union, Trade Assurance (carta di credito e T/T), ecc.

D6: Qual è il tempo di consegna?
R: 5-7 giorni lavorativi per ordini di campioni, 4-12 settimane per ordini di produzione di massa (in base a diverse quantità, ODM, ecc.)

D7: Come mi consegnerete la merce?
R: Generalmente, collaboriamo con corrieri internazionali come DHL, UPS, FedEx, TNT per consentire ai nostri clienti di ricevere la merce rapidamente ma con il minor costo di trasporto. Nel frattempo, sono disponibili anche spedizioni via aerea e via mare.

D8: Quanto tempo devo aspettare prima che la mia merce arrivi?
R: 5-8 giorni lavorativi per il trasporto aereo, 3-8 giorni lavorativi per corriere internazionale.

D9: Com'è la qualità del vostro adattatore da guida d'onda a coassiale?
R: In qualità di fornitori di alta qualità di molti progetti nazionali ad alta tecnologia, fornire prodotti eccellenti è il nostro modo di sviluppo. Abbiamo un forte team di controllo qualità e un processo molto rigoroso per garantire la nostra qualità secondo diversi standard di grado qualitativo.
