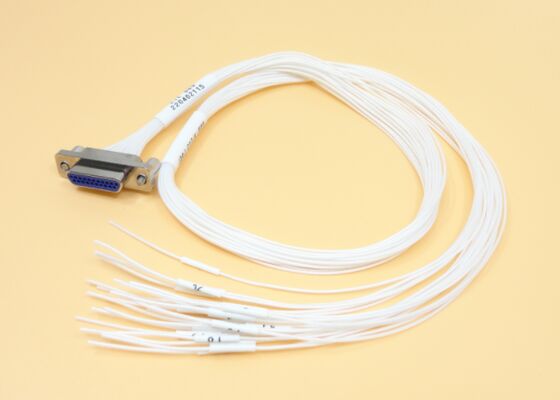

J30J serie connettore 21 pin maschio di presa centro di contatto placcatura in oro con filo bianco 500 mm per il sensore

Grande immagine : J30J serie connettore 21 pin maschio di presa centro di contatto placcatura in oro con filo bianco 500 mm per il sensore Miglior prezzo

Dettagli:

Luogo di origine:	Xi'an, Cina
Marca:	ELT
Certificazione:	ISO Certificates
Numero di modello:	J30J-21TJL-500

Termini di pagamento e spedizione:

Quantità di ordine minimo:	in magazzino
Prezzo:	Depending on the quantity
Imballaggi particolari:	CARTONE
Tempi di consegna:	5-10 giorni lavorativi per i quantitativi in magazzino
Termini di pagamento:	T/T o LC
Capacità di alimentazione:	Come requisiti

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	Connettori serie J30J	Terminazione del contatto:	Crimpare
Direttore Centrale:	Legatura di rame, placcatura d'oro	Conduttore esterno:	Leghe di alluminio, placcatura al nichel
DWV:	800 V	Resistenza di isolamento:	≥5000MΩ
Contatto/Pin:	21 pin	Cavo di accoppiamento:	AFR-250, filo bianco 0,10 mm2
Lunghezza del filo:	200 mm, 300 mm, 500 mm, 1000 mm	Temp. operativa:	-55℃~+125℃
Temp. di conservazione:	-55℃~+125℃	Dielettrico isolante:	PBT
Conduttore esterno:	Lega di alluminio, placcatura in nichel
Evidenziare:	Connessione maschile a 21 pin della serie J30J , connessione sensore placcata oro , Connettore J30J con filo bianco

Descrizione del prodotto:

I connettori della serie J30J (chiamati anche connettori Micro-D) rappresentano un'evoluzione miniaturizzata dei connettori D-subminiature standard. I loro vantaggi principali risiedono in un ingombro estremamente compatto (con un passo dei pin di soli 1,27 mm) e in un design leggero, il tutto mantenendo prestazioni elettriche superiori e robustezza meccanica. Ciò garantisce connessioni stabili anche in condizioni estreme che coinvolgono vibrazioni, urti e fluttuazioni di temperatura.

Caratteristiche:

Design ad alta densità:

Integra più contatti di segnale in uno spazio limitato, supportando varie configurazioni di pin tra cui 9, 15, 21, 31 e 51 posizioni.

Massima affidabilità:

Presenta contatti placcati in oro e un guscio in lega di alluminio, fornendo eccellente resistenza alle interferenze elettromagnetiche (EMI) e resistenza alla corrosione.

Applicazione:

Perfettamente adatto per comunicazioni satellitari, sistemi radar, sistemi di telemetria e controllo e strumentazione industriale di fascia alta.

Dati tecnici:

Dimensioni esterne del connettore maschio J30J serie 21 pin:

Modello prodotto	J30J-21TJL-500 (21 pin, spina maschio, lunghezza cavo 500 mm)
Tecnico		Materiali e finitura
Impedenza	/	Conduttore centrale	Lega di rame, placcatura in oro
DWV	800V	Conduttore esterno	Lega di alluminio, placcatura in nichel
Resistenza di isolamento	>5000MΩ	Dielettrico di isolamento	PBT
Temperatura	Temp. operativa: -55℃~+125℃ Temp. di stoccaggio: -55℃~+125℃

J30J serie connettore 21 pin maschio di presa centro di contatto placcatura in oro con filo bianco 500 mm per il sensore

Applicazioni:

L'intervallo di temperatura operativa del connettore della serie J30J da -55℃ a +125℃ lo rende adatto all'uso in condizioni ambientali difficili.

Grazie alla sua terminazione dei contatti tramite crimpatura, il connettore della serie J30J garantisce connessioni sicure e durevoli. Con una capacità di fornitura su misura per soddisfare requisiti specifici, questo prodotto è ben adatto per una vasta gamma di settori e applicazioni, tra cui, ma non solo, aerospaziale, aviazione, navigazione, satellitare, radar, telecomunicazioni, elettronica e automazione industriale.

J30J serie connettore 21 pin maschio di presa centro di contatto placcatura in oro con filo bianco 500 mm per il sensore

Personalizzazione:

Personalizza il tuo connettore della serie J30J con i servizi di personalizzazione dei prodotti di Elite Electronic:

Possiamo anche personalizzare pin speciali come 12 pin, 24 pin, 35 pin, 39 pin, 41 pin, organizzeremo la valutazione del progetto da parte dei nostri ingegneri prima della personalizzazione.
