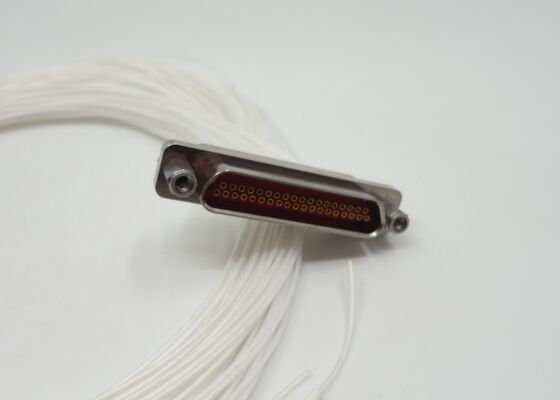

J30J serie connettore rettangolare 37 contatti presa femminile con lunghezza del filo 300 mm per il sistema radar

Grande immagine : J30J serie connettore rettangolare 37 contatti presa femminile con lunghezza del filo 300 mm per il sistema radar Miglior prezzo

Dettagli:

Luogo di origine:	Xi'an, Cina
Marca:	ELT
Certificazione:	ISO Certificates
Numero di modello:	J30J-31TJL-1000

Termini di pagamento e spedizione:

Quantità di ordine minimo:	in magazzino
Prezzo:	Depending on the quantity
Imballaggi particolari:	CARTONE
Tempi di consegna:	5-10 giorni lavorativi per i quantitativi in magazzino
Termini di pagamento:	T/T o LC
Capacità di alimentazione:	Come requisiti

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	Connettori serie J30J	Altro nome:	Connettori Micro D
Direttore Centrale:	Legatura di rame, placcatura d'oro	Conduttore esterno:	Leghe di alluminio, placcatura al nichel
DWV:	800 V	Terminazione del contatto:	Crimpare
Resistenza di isolamento:	≥5000MΩ	Contatto/Pin:	37contatti
Dielettrico isolante:	PBT	Temp. operativa:	-55℃~+125℃
Temp. di conservazione:	-55℃~+125℃	Cavo di accoppiamento:	AFR-250, filo bianco 0,10 mm2 ~0,15 mm2
Lunghezza del filo:	1000 mm, 500 mm, 300 mm, 200 mm,	Personalizzazione:	Lunghezza del filo diversa
Evidenziare:	Connettore femminile della serie J30J , 37 contatti connettore rettangolare con filo , connessione del sistema radar con filo di 300 mm

Descrizione del prodotto:

I connettori della serie J30J sono progettati per applicazioni che richiedono dimensioni ultra compatte, struttura leggera e alta affidabilità. Essendo un connettore miniaturizzato ad alta densità costruito per resistere ad ambienti difficili, il connettore della serie J30J funge da componente critico nella miniaturizzazione e nell'ottimizzazione del peso dei moderni sistemi elettronici.Sistema di contatti:Presenta contatti flessibili a perno a torsione con un passo del contatto di 1,27 mm per prestazioni elettriche stabili.Configurazioni di contatto disponibili: 9, 15, 21, 25, 31, 37, 51, 66, 74 e 100 pin.

I contatti sono costruiti in lega di rame placcata oro per offrire bassa resistenza di contatto ed eccellente resistenza alla corrosione.
Alloggiamento e schermatura:Alloggiato in robusta lega di alluminio con placcatura in nichel chimico per durata ed efficacia schermatura.Dotato di accoppiamento filettato per garantire una connessione sicura e resistente alle vibrazioni in condizioni operative impegnative.
Opzioni di terminazione:Supporta molteplici stili di terminazione, tra cui terminazione a saldare, montaggio PCB ad angolo retto / dritto e assemblaggio crimp-to-wire.
Disposizioni dei contatti del connettore della serie J30J:Dati tecnici:Dimensioni esterne del connettore della serie J30J presa femmina a 37 contatti:

Modello prodotto
J30J-37ZKP-200 (37 pin, presa femmina, lunghezza cavo 200 mm)TecnicoMateriali e finitura
Impedenza/Conduttore centrale

Lega di rame, placcatura in oro
DWV800VConduttore esterno

Lega di alluminio, placcatura in nichelResistenza di isolamento

J30J serie connettore rettangolare 37 contatti presa femminile con lunghezza del filo 300 mm per il sistema radar

>5000MΩ

Dielettrico di isolamentoPBTTemperatura

Temp. operativa: -55℃~+125℃ Temp. di stoccaggio: -55℃~+125℃	Applicazioni:
Aerospaziale:		Sistemi radar, satcom e sistemi di telemetria e controllo
Elettronica:	Elettronica di comunicazione, apparecchiature e sistemi montati su veicoli	Industria di fascia alta:	Apparecchiature mediche, strumenti di prova, apparecchiature di rilevamento in fondo al pozzo
Apparecchiature a microonde e RF:	Moduli ricetrasmettitori miniaturizzati, interconnessione PCB-PCB / PCB-cavo	Personalizzazione:	Personalizza i tuoi connettori della serie J30J con i servizi di personalizzazione dei prodotti di Elite Electronics:
Possiamo anche personalizzare pin speciali come 12 pin, 24 pin, 35 pin, 39 pin, 41 pin, organizzeremo la valutazione del progetto da parte dei nostri ingegneri prima della personalizzazione.	Imballaggio e spedizione:	Imballaggio:	I connettori della serie J30J sono imballati in modo sicuro in una robusta scatola di cartone per evitare danni durante la spedizione.
Spedizione:	Utilizziamo fedex, DHL o spedizione aerea per garantire una consegna sicura e puntuale dei tuoi connettori della serie J30J.
