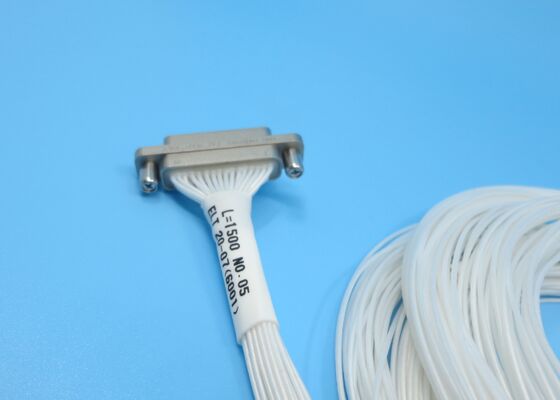

Connettore della serie J30J rettangolare 37 contatti maschio con lunghezza del filo 1500 mm per la trasmissione del segnale
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettori serie J30J | altro nome: | Connettori Micro D |
|---|---|---|---|
| Direttore Centrale: | Legatura di rame, placcatura d'oro | Conduttore esterno: | Leghe di alluminio, placcatura al nichel |
| Contatti: | spina maschio | DWV: | 800 V |
| Terminazione del contatto: | Crimpare | Resistenza di isolamento: | ≥5000MΩ |
| Contatto/Pin: | 37contatti | Dielettrico isolante: | PBT |
| Temp. operativa: | -55℃~+125℃ | Temp. di conservazione: | -55℃~+125℃ |
| Cavo di accoppiamento: | AFR-250, filo bianco 0,10 mm2 ~0,15 mm2 | Lunghezza del filo: | 1500 mm, 1000 mm, 500 mm, 300 mm, 200 mm |
| Personalizzazione: | Lunghezza del filo diversa | ||
| Evidenziare: | Connettore rettangolare della serie J30J 37 contatti,Trasmissione del segnale della spina maschile della serie J30J,connessione rettangolare con lunghezza del filo 1500 mm |
||
Descrizione del prodotto:
I connettori micro- rettangolari della serie J30J sono oI connettori micro- rettangolari della serie J30J, ottimizzati per apparecchiature aerospaziali e portatili, combinano dimensioni ultracompatte, costruzione leggera e alta affidabilità.Con protezione robusta in lega di alluminio e accoppiamento a filo resistente alle vibrazioni, questi connettori garantiscono una trasmissione del segnale stabile in ambienti difficili, facilitando la miniaturizzazione e la riduzione del peso dei moderni sistemi elettronici.
Sistema di contatto
Dispone di contatti a torsione flessibili con1.27 mm di distanza di contattoper prestazioni elettriche stabili.
Configurazioni di contatto disponibili:9, 15, 21, 25, 31, 37, 51, 66, 74 e 100 pin.
I contatti sonoleghe di rame placcate d'oroper fornire una bassa resistenza al contatto e un'eccellente resistenza alla corrosione.
Dispone di contatti a torsione flessibili con1.27 mm di distanza di contattoper prestazioni elettriche stabili.
Configurazioni di contatto disponibili:9, 15, 21, 25, 31, 37, 51, 66, 74 e 100 pin.
I contatti sonoleghe di rame placcate d'oroper fornire una bassa resistenza al contatto e un'eccellente resistenza alla corrosione.
Alloggio e protezione
Alloggiato in un' AL aspraleghe con rivestimento in nichel inossidanteper la durata e l'effettiva schermatura.
Equipaggiato con un'accoppiatura a filettatura per garantire unconnessione sicura e resistente alle vibrazioniin condizioni operative difficili.
Alloggiato in un' AL aspraleghe con rivestimento in nichel inossidanteper la durata e l'effettiva schermatura.
Equipaggiato con un'accoppiatura a filettatura per garantire unconnessione sicura e resistente alle vibrazioniin condizioni operative difficili.
Opzioni di risoluzione
Supporta più stili di terminazione, inclusiconnessione di saldatura, montaggio a angolo retto/PCB dritto e montaggio a crimp-to-wire.
Supporta più stili di terminazione, inclusiconnessione di saldatura, montaggio a angolo retto/PCB dritto e montaggio a crimp-to-wire.
Dati tecnici:
Dimensione di contorno del connettore della serie J30J 37 contatti maschio
| Modello di prodotto |
J30J-37TJL-1500 (37 pin, tappo maschile, lunghezza del filo 1500 mm) |
||
| Tecnico | Materiali e finitura | ||
| Impedenza | / | Direttore centrale | Legatura di rame, placcatura d'oro |
| DWV | 800 V | Conduttore esterno | Leghe di alluminio, placcatura al nichel |
| Resistenza all'isolamento | > 5000MΩ | Isolatore dielettrico | PBT |
| Temperatura | Temperatura di funzionamento: -55°C~+125°C Temperatura di conservazione: -55°C~+125°C | ||
Applicazioni:
Aerospaziale:Sistema radar, satellite e sistemi di telemetria e controllo
elettronica:Elettronica di comunicazione, apparecchiature e sistemi montati su veicoli
Industria di fascia alta:Apparecchiature mediche, strumenti di prova, apparecchiature per il rilevamento dei buchi
Microonde e apparecchiature RF:Moduli trasmettitori in miniatura, interconnessione PCB-PCB / PCB-cavo
Personalizzazione:
Personalizza i tuoi connettori della serie J30J con Elite Electronics
Possiamo anche personalizzare i perni speciali come i 12 perni, 24 perni, 35 perni, 39 perni, 41 perni, organizzeremo la valutazione del progetto dal nostro ingegnere prima della personalizzazione.
Imballaggio e trasporto:
- Imballaggio:
I connettori della serie J30J sono confezionati in una scatola di cartone resistente con schiuma protetta per evitare danni durante il trasporto.
- Spedizione:
Utilizziamo servizi di corriere affidabili per una consegna sicura e rapida. Tutte le spedizioni includono numeri di tracciamento e sono confezionate in modo sicuro per evitare errori durante il trasporto.
