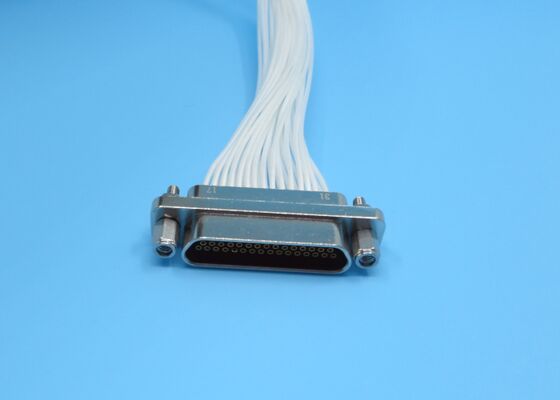

Connettore serie J30J Presa femmina rettangolare da 51 contatti con cavo per comunicazione wireless

Grande immagine : Connettore serie J30J Presa femmina rettangolare da 51 contatti con cavo per comunicazione wireless Miglior prezzo

Dettagli:

Luogo di origine:	Xi'an, Cina
Marca:	ELT
Certificazione:	ISO Certificates
Numero di modello:	J30J-51ZKP-500

Termini di pagamento e spedizione:

Quantità di ordine minimo:	in magazzino
Prezzo:	Depending on the quantity
Imballaggi particolari:	CARTONE
Tempi di consegna:	5-10 giorni lavorativi per i quantitativi in magazzino
Termini di pagamento:	T/T o LC
Capacità di alimentazione:	Come requisiti

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	Connettori serie J30J	Altro nome:	Connettori Micro D
Direttore Centrale:	Legatura di rame, placcatura d'oro	Conduttore esterno:	Leghe di alluminio, placcatura al nichel
Stile:	recipiente femminile	DWV:	800 V
Terminazione del contatto:	Crimpare	Resistenza di isolamento:	≥5000MΩ
Contatto/Pin:	51contatti	Dielettrico isolante:	PBT
Temp. operativa:	-55℃~+125℃	Temp. di conservazione:	-55℃~+125℃
Cavo di accoppiamento:	AFR-250, filo bianco 0,10 mm2 ~0,15 mm2	Lunghezza del filo:	1000 mm, 500 mm, 300 mm, 200 mm
Personalizzazione:	Lunghezza del filo diversa
Evidenziare:	Connettore rettangolare della serie J30J 51 contatti , connessione femminile per contenitori per comunicazione wireless , Connettore della serie J30J con filo

Descrizione del prodotto:

I connettori della serie J30J sono progettati per applicazioni che richiedono dimensioni ultra compatte, struttura leggera e alta affidabilità. Essendo un connettore miniaturizzato ad alta densità costruito per resistere ad ambienti difficili, la serie di connettori J30J funge da componente critico nella miniaturizzazione e nell'ottimizzazione del peso dei moderni sistemi elettronici.Sistema di contattiPresenta contatti flessibili a perno a torsione con un passo del contatto di 1,27 mm per prestazioni elettriche stabili.Configurazioni di contatto disponibili: 9, 15, 21, 25, 31, 37, 51, 66, 74 e 100 pin.

I contatti sono costruiti in lega di rame placcata in oro per offrire bassa resistenza di contatto ed eccellente resistenza alla corrosione.
Alloggiamento e schermaturaAlloggiato in robusta lega di alluminio con placcatura in nichel chimico per durata ed efficace schermatura.Dotato di accoppiamento filettato per garantire una connessione sicura e resistente alle vibrazioni in condizioni operative impegnative.
Opzioni di terminazioneSupporta molteplici stili di terminazione, tra cui terminazione a saldare, montaggio PCB ad angolo retto / dritto e assemblaggio crimp-to-wire.
Disposizioni dei contatti dei connettori della serie J30J:Dati tecnici:Dimensioni esterne del connettore serie J30J Presa femmina a 51 contatti:

Modello prodotto
J30J-51ZKP-500 (51 pin, presa femmina, lunghezza cavo 500 mm)TecnicoMateriali e finitura
Impedenza/Conduttore centrale

Lega di rame, placcatura in oro
DWV800VConduttore esterno

Lega di alluminio, placcatura in nichelResistenza di isolamento

Connettore serie J30J Presa femmina rettangolare da 51 contatti con cavo per comunicazione wireless

>5000MΩ

Dielettrico di isolamentoPBTTemperatura

Temp. operativa: -55℃~+125℃ Temp. di stoccaggio: -55℃~+125℃	Applicazioni:
I nostri connettori della serie J30J fungono da centro nevralgico affidabile per i sistemi aerospaziali ed elettronici.		Progettati per resistere a vibrazioni e temperature estreme, garantiscono una trasmissione del segnale a microonde a perdita zero in condizioni operative complesse, spaziando tra radar, comunicazioni satellitari e sistemi di telemetria e controllo. Affrontando le esigenze di cablaggio ad alta densità dei radar a phased array e dei satelliti LEO, forniamo soluzioni di interconnessione multicanale leggere e miniaturizzate, salvaguardando il successo delle vostre missioni più critiche.
Personalizzazione:	Personalizza i tuoi connettori della serie J30J con i servizi di personalizzazione dei prodotti di Elite Electronics:	Possiamo anche personalizzare pin speciali come 12 pin, 24 pin, 35 pin, 39 pin, 41 pin, organizzeremo la valutazione del progetto da parte del nostro ingegnere prima della personalizzazione.	Imballaggio e spedizione:
Imballaggio:	I connettori della serie J30J sono imballati in modo sicuro in una robusta scatola di cartone per prevenire danni durante la spedizione.	Spedizione:	Utilizziamo fedex, DHL o spedizione aerea per garantire una consegna sicura e puntuale dei vostri connettori della serie J30J.
