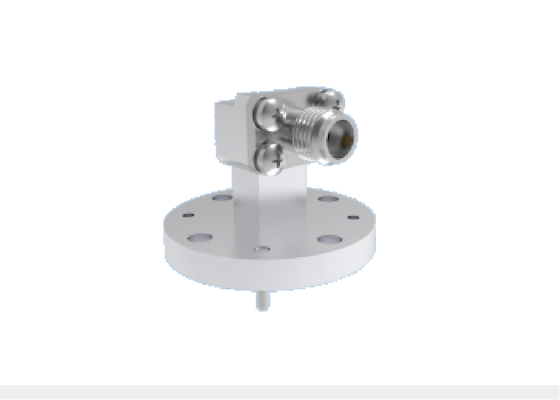

Guida d'onda ad angolo retto WR22 BJ400 ad adattatore coassiale da 2,4 mm Montaggio a flangia rotonda a 4 fori Componenti per guide d'onda aerospaziali in banda Ka da 23,9 GHz-50,1 GHz
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Adattatore da WR22 a coassiale da 2,4 mm | Modello: | BTZH-P2K-1 |
|---|---|---|---|
| Gamma di frequenza: | 23,9 GHz-50,1 GHz | Direttore Centrale: | Legatura di rame, placcatura d'oro |
| Conduttore esterno: | Lega di alluminio, ossidazione conduttiva di colore naturale | Struttura: | Angolo retto |
| Porta coassiale: | 2.4mm | Porta della guida d'onda: | BJ400/WR22 |
| Metodo di montaggio: | Montaggio con flangia rotonda a 4 fori | VSWR: | ≤1,25 |
| Perdita di inserzione: | ≤ 0,25 dB | Peso: | ≤16g |
| Evidenziare: | Guida d'onda WR22 ad adattatore coassiale da 2,4 mm,componente guida d'onda aerospaziale in banda Ka |
||
Descrizione del prodotto:
Guida d'onda ad adattatore d'onda da 2,4 mm
Elite Electronics produce adattatori da guida d'onda a coassiale ad alte prestazioni di livello aerospaziale forniti in due costruzioni principali: configurazioni di lancio finale e rettangolari.Coprendo un ampio intervallo di frequenze da 5.3 GHz a 145 GHz, le nostre opzioni di guida d'onda rettangolare coprono le specifiche standard BJ / WR: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).
Le interfacce coassiali disponibili includono le serie SMA, 2,92 mm, 2,4 mm, 1,85 mm, 1,0 mm e 0,8 mm, con ogni porta di guida d'onda destinata a funzionare a tutta la larghezza di banda nella sua banda di frequenza designata.
Con una robusta costruzione meccanica, un'impronta compatta, prestazioni RF superiori e un peso ridotto inferiore a 20 grammi,i nostri adattatori di transizione a coassi sono ampiamente utilizzati in applicazioni aerospaziali per satelliti e veicoli spaziali.
Dimensione del profilodi connessione WR22 a 2,4 mm con guida d'onda:
Modello n.BTZH-P2K-1
Più connettori a guida d'onda.Non esitate a contattarci per il catalogo dei prodotti.. |Disponibili soluzioni personalizzate
Applicazioni:
Xi'an Elite Electronics è una Produttore leader di soluzioni di interconnessione sistematicautilizzati principalmente per l'aerospaziale, l'aviazione, la navigazione, il radar, le comunicazioni, la misurazione,elettronicacampi. I nostri prodotti di alta qualità utilizzano i migliori materiali e processi rigorosi per garantire la durata e l'affidabilità in ambienti difficili.
Imballaggio e spedizione
Imballaggio:
Ilguida d'onda WR 22 a coassiale 2,4 mmconnessioniè accuratamente confezionato in cartone per garantirne la protezione durante il trasporto.
Spedizione:
Spediamo il ilGuida d'onda WR22 a coassiale 2,4 mmconnessioniutilizzando un servizio di corriere affidabile per garantire una consegna sicura e rapida ai nostri clienti.
Confronto delle porte con la guida d'onda
|
BJ (Chinese Standard) |
WR | Frequenza (GHz) | Larghezza interna | Altezza interna | Band di frequenza comune |
| BJ70 | WR137 | 5.38 ¢8.17 | 34.85 | 15.8 | Band C/X |
| BJ84 | WR112 | 6.57 ¢9.99 | 28.5 | 12.62 | Banda X |
| BJ100 | WR90 | 8.20 ¢ 12.50 | 22.86 | 10.16 | Banda X |
| BJ120 | WR75 | 9.84 ¢ 15.00 | 19.05 | 9.525 | Ku a bassa frequenza. |
| BJ140 | WR62 | 11.90 ¢ 18.00 | 15.8 | 7.9 | Banda Ku |
| BJ180 | WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | Frequenza alta/bassa Ku. |
| BJ220 | WR42 | 18.00 ¢ 26.50 | 10.67 | 5.33 | Banda K |
| BJ260 | WR34 | 21.70 ¢ 33.00 | 8.636 | 4.318 | A bassa frequenza. |
| BJ320 | WR28 | 26.50 ¢40.00 | 7.112 | 3.556 | Ca. |
| BJ400 | WR22 | 33.00 ¢ 50.00 | 5.69 | 2.845 | Ka Alta frequenza. |
| BJ500 | WR19 | 39.20 ¢ 59.60 | 4.775 | 2.388 | Band U/V |
| BJ620 | WR15 | 50.00 ¢75.00 | 3.759 | 1.88 | Banda V |
| BJ740 | WR12 | 60.50 ¢ 91.90 | 3.099 | 1.549 | Banda E |
| BJ900 | WR10 | 75.00 ¢ 110.0 | 2.54 | 1.27 | Banda W |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | Banda F |
