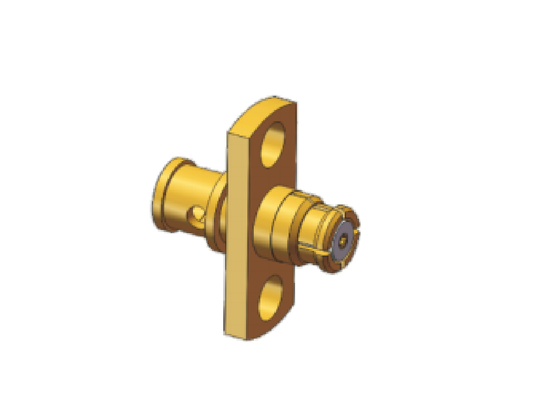

2 fori montatura flange SMP Female Cable Connector Jack accoppiamento per CXN3506/MF108A Frequenza fino a 18GHz
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Temperatura: | -55℃～+125℃ | Modello: | SMP-KF506-35 |
|---|---|---|---|
| Contatti: | Lega di rame, pallinatura in oro | DWV: | 500 V |
| Impedenza: | 50Ω | Isolante: | PTFE |
| Nome del prodotto: | Connettore cavo femmina flangiato SMP | Gamma di frequenza: | 0,3 MHz-18 GHz |
| Alloggiamento: | Lega di rame, placcatura in oro | In magazzino: | >500 pezzi |
| Resistenza di isolamento: | >5000MΩ | Accoppiamento Calbe: | MF108A/CXN3506 |
| Evidenziare: | 2 fori montaggio flange connettore SMP,SMP jack connettore cavo femmina,SMP connettore RF fino a 18GHz |
||
Descrizione del prodotto:
I nostri connettori coassiali subminiaturizzati push-on SMP sono progettati per il funzionamento RF ad alta frequenza fino a 40 GHz. Caratterizzata da una struttura ultracompatta e prestazioni operative stabili, questa serie è ampiamente utilizzata nei collegamenti scheda-scheda per apparecchiature elettroniche, sistemi di comunicazione, comunicazioni satellitari e sistemi radar. Il suo design salvaspazio supporta il layout ad alta densità sui circuiti stampati, ottimizzando notevolmente lo spazio di installazione complessivo.
Per i connettori maschio SMP sono disponibili tre design distinti: ritenzione completa, trattenuta limitata (semi-ritenuta/mezza trattenuta) e foro liscio (stile guanto da ricevitore). Puoi scegliere il tipo giusto in base alle tue effettive condizioni di lavoro.
Il modello con bloccaggio completo offre la forza di tenuta più elevata e un'eccezionale resistenza alle vibrazioni e agli urti, che funziona perfettamente per le interconnessioni di cavi e gli scenari in cui è necessario garantire la continuità del segnale.
La variante con bloccaggio limitato bilancia forza di ritenzione e durata. Sviluppato sulla base di una struttura con foro liscio, si distingue per l'accoppiamento ripetuto a lungo termine ed è un'opzione tradizionale per l'assemblaggio di PCB e le connessioni ad accoppiamento cieco.
Lo stile con foro liscio vanta una forza di inserimento ed estrazione costante. Può compensare la deviazione della posizione assiale e radiale, quindi è la scelta migliore per l'assemblaggio di massa di connettori SMP scheda-scheda e progetti di accoppiamento cieco su larga scala.
|
Caratteristiche Elettriche
|
||
|
Impedenza
|
50Ω
|
|
|
Gamma di frequenza
|
CC ~ 40 GHz
|
|
|
Tensione nominale
|
170VRMS
|
|
|
Dielettrici Resistenza alla tensione
|
500VRMS
|
|
|
Resistenza di isolamento
|
≥5000MΩ
|
|
|
|
Conduttore esterno
|
Normale ≤ 2,5 mΩ
|
|
Conduttore centrale
|
Normale ≤ 6 mΩ
|
|
|
VSWR
|
≤1,3
|
|
| VSWR | CC ~ 18 GHz | 18GHz~26,5GHz | 26,5~40 GHz | |
| Dritto | ≤1,25 | ≤1,3 | ≤1,4 | |
| Angolo retto | ≤1,3 | |||
| Adattatore | ≤1,25 | ≤1,3 | ≤1,4 | |
| Altri | ≤1,3 |
Dimensioni del cavo di accoppiamento con montaggio a flangia jack SMP CXN3506 / MF108A, modello:SMP-KF506-35 Fino a 18GHz
Assemblaggi cavi SMP ad angolo retto come riferimento:
Modello del cavo:CXN3506
Diametro esterno del cavo:2,3 mm
Colore cavo:Grigio
Frequenza:fino a 18GHz
Disponiamo anche di cavi SMP diritti e ad angolo retto, modello SMP:SMP-K506 Fino a 18GHz
Modello del cavo:CXN3506/MF108A
Diametro esterno del cavo:2,3 mm
Colore cavo:Grigio
Per altri prodotti, contattaci liberamente per il catalogo dei connettori per cavi SMP sales3@xa-elite.com.cn
Applicazioni:
Xi'an Elite Electronic è un produttore leader di connettori e adattatori RF, componenti per microonde/guide d'onda e cavi assemblati, che opera nei settori aerospaziale, aeronautico, navigazione, satellite, radar,comunicazionicampi da più di 23 anni.
Personalizzazione:
Sono disponibili servizi di personalizzazione del prodotto per connettori SMP di diversa lunghezza:
Marchio: ELT
Quantità minima richiesta: 200 pezzi
Prezzo: a seconda della quantità
Vi preghiamo di inviarci il disegno o i dettagli e lasceremo che il nostro ingegnere organizzi la valutazione oppure ci consiglieremo il modello alternativo o vi forniremo la nostra soluzione.
Possiamo anche fornire la personalizzazione per i connettori comeSMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2,92 mm, 2,4 mm, 1,85 mm, connettori Micro D,Carichi RF,Antenne, Filtri, Divisori di potenza, Accoppiatori.
Imballaggio e spedizione:
Packaging per connettori diritti SMP:
1 pezzo/piccolo sacchetto di plastica
10 pezzi/sacchetto di plastica più grande
100 pezzi/scatola di cartone
I connettori SMP vengono imballati in modo sicuro in una piccola scatola di cartone per garantirne la protezione durante la spedizione. La scatola è etichettata con il nome del prodotto e le specifiche per una facile identificazione.
Per la spedizione, i connettori SMP vengono collocati in cartoni. Forniremo il numero di tracciamento dopo la spedizione.
