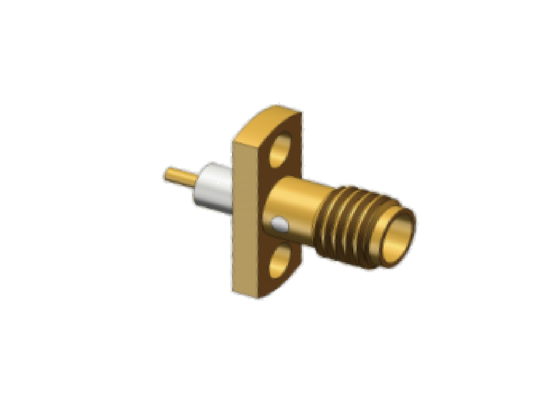

Alloggiamento in lega di rame con montaggio a pannello a 2 fori, connettore coassiale RF mini jack SMA placcato in oro fino a 18 GHz
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettori RF SSMA | Modello: | SSMA-KFD178 |
|---|---|---|---|
| Gamma di frequenza: | 0,3 MHz-18 GHz | Impedenza: | 50Ω |
| DWV: | 750 V | Resistenza di isolamento: | ≥5000MΩ |
| Direttore Centrale: | Lega di rame, placcato oro | Conduttore esterno: | Lega di rame, placcato oro |
| Metodo di montaggio: | Montaggio a pannello a 2 fori | Isolanti: | PTFE |
| Evidenziare: | Connessione SMA a due fori,connessione RF coassiale placcata d'oro,jack SMA in lega di rame 18 GHz |
||
Descrizione del prodotto:
Il connettore RF SSMA è un prodotto miniaturizzato del connettore SMA.
I connettori RF SSMA sono il derivato miniaturizzato ultra-compatto delle interfacce SMA standard, progettati per risolvere le limitazioni di spazio nei sistemi a microonde ad alta densità. Occupando solo il 70% delle dimensioni complessive dei connettori SMA convenzionali, offrono una capacità di layout salva-spazio senza pari per moduli PCB compatti e mini dispositivi di test.
Caratterizzato da un fattore di forma ultra-piccolo, risposta a banda ultra-larga, coerenza elettrica superiore e robusta stabilità meccanica, questa serie di connettori filettati vanta un'eccezionale affidabilità a lungo termine sotto vibrazioni e cicli di temperatura. Adottando una precisa struttura di bloccaggio filettata 10-36UNF-2 con impedenza caratteristica standardizzata di 50Ω, i connettori SSMA supportano una trasmissione del segnale stabile da DC a 30GHz, superando di gran lunga il limite di frequenza superiore effettivo dei normali connettori SMA.
Costruiti per un'integrità del segnale a onde millimetriche ad alta precisione, i connettori RF SSMA mantengono un VSWR ultra-basso e una minima perdita di inserzione a piena larghezza di banda, eliminando la distorsione del segnale e le deviazioni di misurazione comuni con interfacce SMA sovradimensionate a 26,5GHz+. Ampiamente adottati nelle comunicazioni a microonde di fascia alta, nelle apparecchiature di test e misurazione di precisione, nell'avionica aerospaziale, nei radar a phased array, nei sistemi elettronici e nei moduli di rilevamento RF compatti, fungono da soluzione di aggiornamento ottimale quando i connettori SMA standard non possono soddisfare le esigenze di miniaturizzazione e alta frequenza.
Connettori RF SSMADimensioni interfaccia:
Dimensioni esternedei connettori RF SSMA in lega di rame con montaggio a flangia a 2 fori: SSMA-KFD178 (Unità: mm)
Riguardo a questa serie, abbiamo alcuni modelli simili con guscio in lega di rame, alloggiamento in acciaio inossidabile, il modello con diverse lunghezze di foro, diverse lunghezze di superficie convessa isolante e diverse lunghezze di pin e OD 0,88 mm, 0,6 mm, 0,5 mm, 0,3 mm per soddisfare le diverse esigenze dei clienti.
Lega di rame con montaggio a pannello a 2 foriRF SSMAConnettoriconsuperficie convessa isolante: SSMA-KFD178
Altri modelli simili:
Acciaio inossidabile con montaggio a pannello a 2 forisono accuratamente imballati in cartone per garantirne la protezione durante il transito. : SSMA-KFD211G e SSMA-KFD214G
Applicazioni:
Xi'an Elite Electronic è unProduttore leader di soluzioni di interconnessione sistematicheche serve principalmente i settori aerospaziale, aviazione, navigazione, radar, comunicazioni, misurazione,elettronicai campi.
I nostri prodotti di alta qualità utilizzano i migliori materiali e processi rigorosi per garantire durata e affidabilità in ambienti difficili.
Imballaggio e spedizione:
Imballaggio:
I connettori RF SSMA con montaggio a pannello a 2 forisono accuratamente imballati in cartone per garantirne la protezione durante il transito. Spedizione:
Spediamo il connettore RF SSMA con montaggio a pannello utilizzando un servizio di corriere affidabile per garantire una consegna sicura e puntuale ai nostri clienti. I clienti riceveranno un numero di tracciamento dopo la spedizione.
