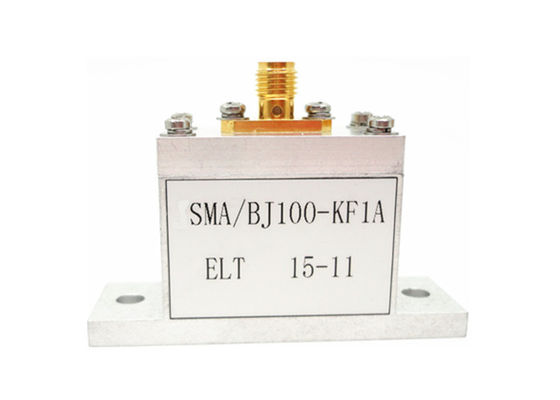

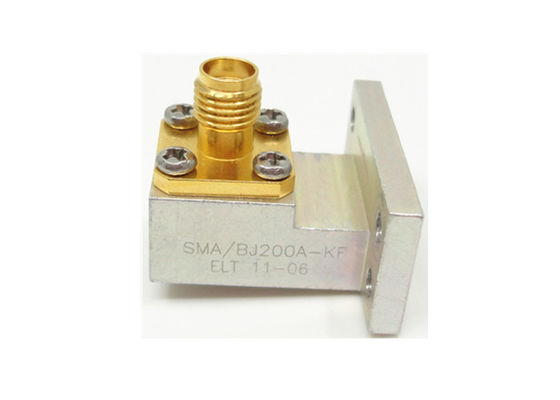

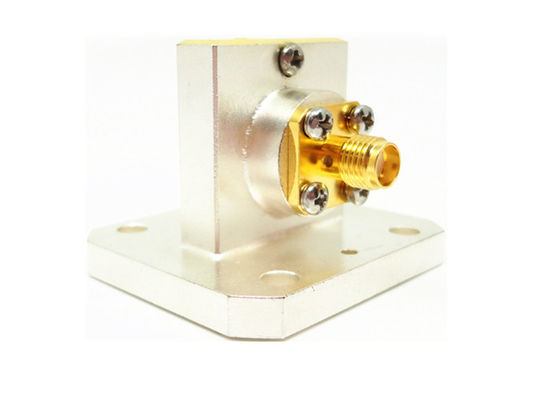

Adattatore da guida d'onda WR90 WR75 WR42 SMA femmina a coassiale 8.15GHz~22GHz

Grande immagine : Adattatore da guida d'onda WR90 WR75 WR42 SMA femmina a coassiale 8.15GHz~22GHz Miglior prezzo

Dettagli:

Luogo di origine:	La Cina
Marca:	ELT
Certificazione:	ISO 9001:2015, ISO 14001:2015
Numero di modello:	ELT-guida d'onda agli adattatori coassiali di SMA

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5 PCS
Prezzo:	Negoziabile
Imballaggi particolari:	scatola standard
Tempi di consegna:	Entro 5-7 giorni lavorativi (per le scorte)
Termini di pagamento:	T / T, Western Union, L / C
Capacità di alimentazione:	10,000 PCS al mese

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	Guida d'onda per gli adattatori coassiali	Materiale:	Connettore in ottone
Gamma di frequenza:	8.15-22GHz	Connettore:	SMA
VSWR:	1.25	Impedenza:	50 ohm
Dimensione della guida d'onda:	WR112 WR90 WR75 WR62 WR51 WR42	Stile del corpo:	Lancio finale, angolo retto
Evidenziare:	Adattatore da guida d'onda WR90 a SMA , Adattatore coassiale da guida d'onda WR75 8.15GHz , Adattatore da guida d'onda WR42 22GHz

Adattatore da guida d'onda WR90 WR75 WR42 SMA femmina a coassiale 8,15 GHz - 22 GHz

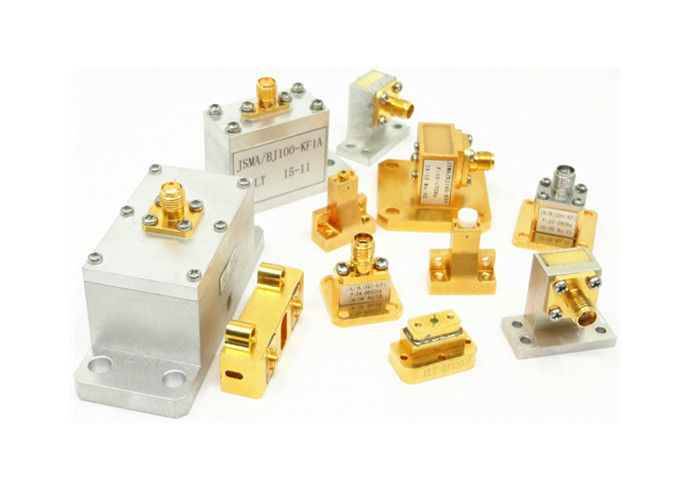

Adattatore da guida d'onda a coassiale prodotto da Xi'an Elite Electronic Industrial Co., Ltd. sono divisi in due strutture, ad angolo retto e a lancio terminale. Per l'estremità coassiale degli adattatori per guida d'onda, possiamo fornire tipo N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMP e molti altri tipi. Le loro frequenze vanno da 6,5 GHz a 50 GHz. I nostri modelli di guida d'onda vanno da BJ84 a BJ400 (wr112-wr22). Inoltre, possiamo offrire personalizzatoadattatori coassiali per guida d'onda in conformità con i requisiti speciali dei clienti.

Specifiche:

Nome prodotto	Adattatori da guida d'onda a coassiale SMA
Tipo coassiale	SMA
Dimensione guida d'onda	WR112 WR90 WR75 WR62 WR51 WR42
Stile corpo	Lancio terminale, ad angolo retto
Intervallo di frequenza	8,15-22 GHz
Impedenza	50 Ohm
VSWR	1,25

Vantaggi:

-I nostri adattatori per guida d'onda sono di alta affidabilità, dimensioni miniaturizzate ed eccellenti prestazioni, ecc., il che li rende ampiamente adottati nelle misurazioni a microonde e nei dispositivi a onde millimetriche, ecc.

Disegno dettagliato (mm):

Elenco degli adattatori da guida d'onda a coassiale SMA:

Numero modello	Descrizione	Nota
SMA/BJ100-KF	Adattatori da WR90 a SMA femmina ad angolo retto	BJ100=WR90
SMA/BJ100-KF1B	Adattatori da WR90 a SMA femmina a lancio terminale
SMA/BJ100A-KF	Adattatori da WR90A a SMA femmina ad angolo retto con anello ermetico	BJ100A=WR90A
SMA/BJ100A-KF1	Adattatori da WR90A a SMA femmina ad angolo retto
SMA/BJ120-KF	Adattatori da WR75 a SMA femmina ad angolo retto con altezza 25,8 mm	BJ120=WR75
SMA/BJ120-KF1	Adattatori da WR75 a SMA femmina a lancio terminale
SMA/BB120B-KF	Adattatori da WR75B a SMA maschio ad angolo retto con altezza 30 mm	BJ120B=WR75B

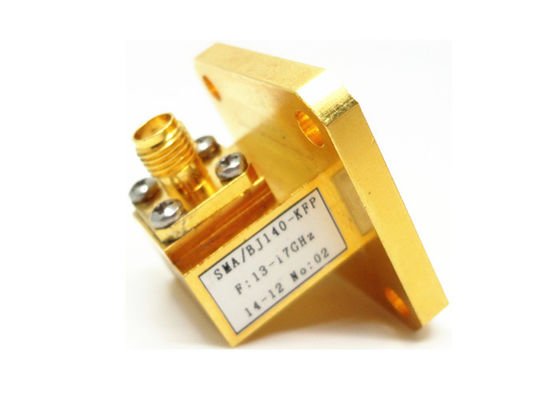

SMA/BJ140-KF	Adattatori da WR62 a SMA femmina ad angolo retto	BJ140=WR62
SMA/BJ140-KF1	Adattatori da WR62 a SMA femmina a lancio terminale
SMA/BJ180-KF	Adattatori da WR51 a SMA femmina a lancio terminale	BJ180=WR51
SMA/BJ180-KF1A	Adattatori da WR51 a SMA femmina a lancio terminale

Riferimenti incrociati dello standard della guida d'onda

Standard cinese	Standard internazionale	Intervallo di frequenza (GHz)
BJ84	WR112	6,57~9,99
BJ100	WR90	8,20~12,5
BJ120	WR75	9,84~15,0
BJ140	WR62	11,9~18,0
BJ180	WR51	14,5~22,0
BJ220	WR42	17,6~26,7
BJ260	WR34	21,7~33,0
BJ320	WR28	26,5~40,0
BJ400	WR22	32,9~50,1
BJ500	WR19	39,2~59,6
BJ620	WR15	49,8~75,8
BJ740	WR12	60~90
BJ900	WR10	74~110

Waveguide to Coax Adapter-ELT 2024.pdf

NOTA:
Abbiamo oltre 1.000 tipi di Adattatori da guida d'onda a coassiale tra cui scegliere, se l'adattatore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli. La dimensione ODM è benvenuta.
