Connesori di vetro per sigilli metallici per rivestimento in oro di Kovar ermetico
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Sigilli ermetici da vetro a metallo | Cloruro di sodio: | Placcata in oro |
|---|---|---|---|
| Impedenza: | 50Ω RF DC o altro | Certificato: | ROHS ISO-9001-2015 |
| Pin: | Non sposato | Materiale: | Kovar 4J29 |
| Vetro: | 7052,7070 | Hermecity: | <1> |
| Evidenziare: | connettori elettrici ermetici,mini connettore di rf |
||

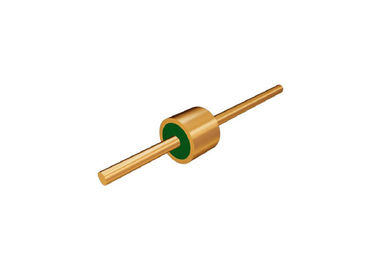

Connettori di tenuta di vetro ermetici a metallo Feedthrough RF Intestazioni multi-pin
Sigilli ermetici vetro-metallo RF/DC Feedthroughs /Intestazioni multi-pin/CollegamentoSi chiama ancheIsolatore di vetroSono utilizzati principalmente per la trasmissione di segnali a microonde, segnali di potenza e segnali di controllo tra moduli e moduli, moduli e componenti con esigenze di sigillamento a gas.Sono uno dei componenti più critici dei componenti di tenuta.
Il vetro con bassa costante dielettrica e bassa perdita dielettrica viene utilizzato come materiale isolante e di supporto.Leghe di KovarIl conduttore centrale ha una varietà di stili di terminazione come il legame del filo d'oro, la saldatura e l'accoppiamento ecc.Gli isolanti in vetro sono piccoli, leggeri, ermetici, altamente affidabili e sono stati diffusi negli ultimi anni nelle industrie di produzione elettronica.Catalogo di sigilli ermetici vetro-metallo.pdf
Specificità:
| Nome del prodotto | Sigilli ermetici da vetro a metallo |
| Impedenza | DC o altro |
| Tipo | 1 perno |
| Righe | 1 riga |
| Colore | di acciaio |
| Materiale di alloggiamento e per perni | Kovar 4J29 |
|
Materiale di vetro
Colore vetro
|
Tipo 7050 o 7070
Verde o bianco
|
| Intervallo di frequenza | NA |
| VSWR | NA |
| Resistere alla tensione | ≥ 300V |
|
Ermecità Tasso di perdita |
<1.01325 X 10-3Pa*cm3/s |
| Resistenza all'isolamento | ≥2000MΩ per un singolo pin, ≥1000MΩ per il multipin, |
| Temperatura di funzionamento | -65°C~+260°C |
Caratteristiche:
- Piccolo.
- leggero
- Ermetico.
-Qualità stabile eelevata affidabilità
-conduttore interno: metodo di legatura, saldatura e accoppiamento del filo d'oro a scelta
Applicazione:
Ampia gamma di applicazioni di pacchetti elettronici, contromisure elettroniche, satelliti, missili, radar e altri in campo militare, avionica, aerospaziale e automobilistico.prodotti di onde millimetriche.
Vantaggi:
- Di grado militare con 1,27um placcato in oro.
- Stretta.controllo della tolleranza
-Disegno standard e personalizzato a scelta.
- Molto alto.prodotti e servizi convenienti
- Grandi scorte per dimensioni standard
- Spedizione rapida per prodotti personalizzati

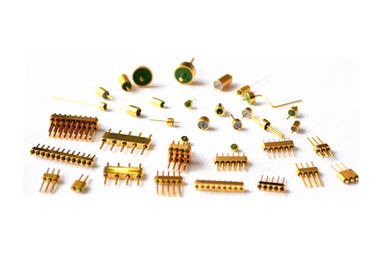

Immagine dettagliata
Elenco dei prodotti:
| Modello | A | B | C | d | D | Terminare | Modello | A | B | C | d | D | Terminare |
| JK1515-0.38 | 1.5 | 1.5 | 5 | 0.4 | 1.5 | saldatura | JK1614-0.5B-JH | 1.4 | 0.5 | 17.9 | 0.5 | 1.6 | legameL |
| JK1615-0.38 | 1.5 | 1.9 | 8 | 0.4 | 1.6 | saldatura | JK1615-0.5-1-JH | 1.5 | 2.5 | 9 | 0.5 | 1.6 | legameL |
| JK1515-0.38-2-JH | 1.5 | 0.5 | 4.5 | 0.4 | 1.5 | legatura 2 | JK2044-0.5-JH | 4.4 | 0.4 | 6.3 | 0.5 | 2 | legame2 |
| JK151616-0.4 | 1.6 | 14.2 | 30 | 0.4 | 1.6 | saldatura | JK2016-0.5-2-JH | 1.6 | 0.6 | 4.5 | 0.5 | 2 | legame2 |
| JK1616-0.45 | 1.6 | 4 | 16 | 1.45 | 1.6 | saldatura | JK1919-0.6-JH | 1.9 | 1.9 | 7.9 | 0.6 | 1.9 | legame2 |
| JK2020-0.45 | 2 | 4 | 10 | 0.45 | 2 | saldatura | JK1919-0.6 | 1.9 | 1.9 | 7.9 | 0.6 | 1.9 | saldatura |
| JK1616-0.45-1 | 1.6 | 14.2 | 30 | 0.45 | 1.6 | saldatura | JK2040-0.6 | 4 | 1 | 6 | 0.6 | 2 | saldatura |
| JK1614-0.45-2 | 1.4 | 5 | 11.4 | 0.45 | 1.6 | saldatura | JK2040-0.6-1-JH | 4 | 1.5 | 10 | 0.6 | 2 |
legame lato destro |
| JK2020-0.45-2 | 2 | 3 | 6.3 | 0.45 | 2 | saldatura | JK2016-0.7 | 1.6 | 15.1 | 17 | 0.7 | 2 | saldatura |
| JK1616-0.45-3 | 1.6 | 1.05 | 4.65 | 0.45 | 1.6 | saldatura | JK2016-0.7A | 1.6 | 5 | 11.6 | 0.7 | 2 | saldatura |
| JK2016-0.5 | 1.6 | 5.8 | 12 | 0.5 | 2 | saldatura | JK2016-0.7B | 1.6 | 1.5 | 7.1 | 0.7 | 2 | saldatura |
| JK1616-0.5 | 1.6 | 14.2 | 30 | 0.5 | 1.6 | saldatura | JK2016-0.7C | 1.6 | 0.3 | 20 | 0.7 | 2 | saldatura |
| JK1619-0.5 | 1.9 | 2 | 5.1 | 0.5 | 1.6 | saldatura | JK2016-0.7D | 1.6 | 4 | 9.6 | 0.7 | 2 | saldatura |
| JK2018-0.5 | 1.8 | 7.2 | 11.5 | 0.5 | 2 | saldatura | JK2016-0.7E | 1.6 | 1.5 | 4.6 | 0.7 | 2 | saldatura |
| JK2030-0.5 | 3 | 2 | 10 | 0.5 | 2 | saldatura | JK1818-0.7 | 1.8 | 0.4 | 22.2 | 0.7 | 1.8 | saldatura |
| JK2018-0.5A | 1.8 | 1.5 | 9.5 | 0.5 | 2 | saldatura | JK2035-0.7 | 3.5 | 3 | 13 | 0.7 | 2 | saldatura |
| JK1614-0.5A | 1.4 | 4 | 9 | 0.5 | 1.6 | saldatura | JK2017-0.7 | 1.7 | 3 | 9.7 | 0.7 | 2 | saldatura |
| JK1615-0.5-JH | 1.5 | 0.5 | 7 | 0.5 | 1.6 | legame2 | JK2016-0.7-1 | 1.6 | 1.5 | 7.6 | 0.7 | 2 | saldatura |
| JK1619-0.5-1-JH | 1.9 | 3 | 8.7 | 0.5 | 1.6 | legame2 | JK2016-0.7-2 | 1.6 | 1.5 | 6.3 | 0.7 | 2 | legameR |
| JK1619-0.5-2-JH | 1.9 | 4.6 | 10.3 | 0.5 | 1.6 | legame2 | JK2016-0.7F-JH | 1.6 | 5 | 9.1 | 0.7 | 2 | legameL |
| JK2016-0.5-JH | 1.6 | 5.8 | 12 | 0.5 | 2 | legame2 | JK2035-0.7-1-JH | 3.5 | 3 | 22 | 0.7 | 2 | saldatura |
| JK2016-0.7B-JH | 1.6 | 1.5 | 7.1 | 0.7 | 2 | legameL | JK2015-0.8-JH | 1.5 | 3 | 6.5 | 0.8 | 2 | legatura 2 |
| JK2020-0.75 | 2 | 4 | 12 | 0.75 | 2 | saldatura | JK2530-0.9 | 3 | 1.8 | 6.6 | 0.9 | 2.5 | saldatura |
| JK2516-0.8 | 1.6 | 1.5 | 10 | 0.8 | 2.5 | saldatura | JK2816-1.0 | 1.6 | 2 | 6.6 | 1 | 2.8 | saldatura |
| JK2540-0.8 | 4 | 4 | 10 | 0.8 | 2.5 | saldatura | JK2816-1.0-2-JH | 1.6 | 4.9 | 10.3 | 1 | 2.8 | legatura 2 |
| JK3218-0.8 | 1.8 | 20 | 51.8 | 0.8 | 3.2 | saldatura | JK3218-1 | 1.8 | 15 | 27 | 1 | 3.2 | saldatura |
| JK2518-0.8 | 1.8 | 5 | 12.8 | 0.8 | 2.5 | saldatura | JK3015-1.3 | 1.5 | 3 | 10.5 | 1.3 | 3 | saldatura |
| JK2015-0.8 | 1.5 | 3 | 6.5 | 0.8 | 2 | saldatura | JK3015-1.3-1 | 1.5 | 6.1 | 10.2 | 1.3 | 3 | saldatura |
| JK2015-0.8A | 1.5 | 3 | 10.5 | 0.8 | 2 | saldatura | JK3430-1.4 | 3 | 4.5 | 10.5 | 1.4 | 3.4 | saldatura |
| JK2520-0.8 | 2 | 4 | 14 | 0.8 | 2.5 | saldatura | JK3916 | 1.6 | 2 | 6.6 | 2 | 3.9 | saldatura |
|
B.2=legare entrambe le estremità B.L. = legamento a sinistra B.R. = legamento a destra |
|||||||||||||
Nota:
Abbiamo oltre 100.000 tipi diCollegatori ermetici di vetro per sigilli metallici,se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i suoi dettagli.
