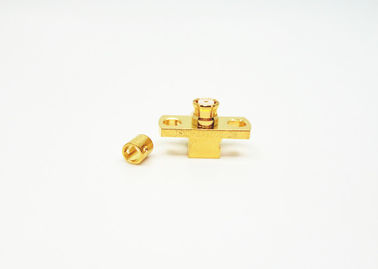

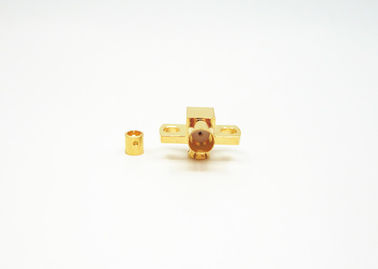

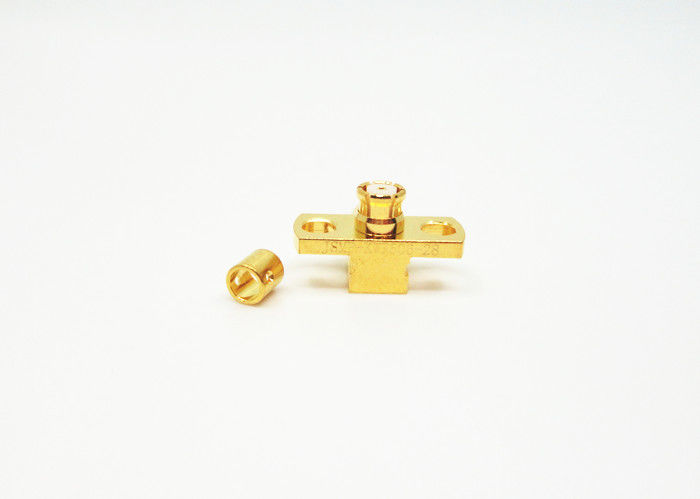

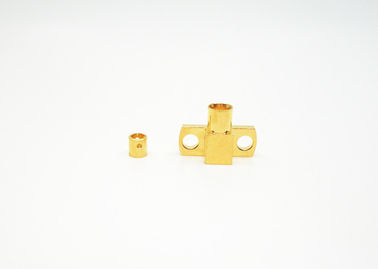

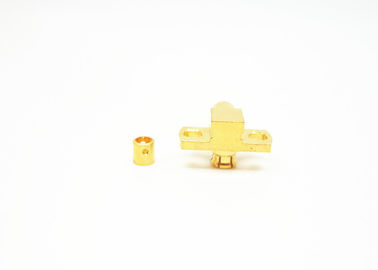

SMP RF Femminile connessione coassiale ad angolo destro dimensione compatta
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | SMP RF Coaxial Connector | PLACING: | Placcati in oro/niccellati |
|---|---|---|---|
| Impedenza: | 50Ω | Certificato: | Codice ISO 9001-2015 |
| Durabilità: | 500 cicli | Articolo: | Connettore maschio di SMP |
| Metodo del supporto: | 2 flange dei fori | Modello: | SMP-KWF506-28 |
| Evidenziare: | mini connettore dello smp,connettore coassiale dello smp |
||
2 fori Flanges Montaggio SMP RF connettore femminile connessione del cavo ad angolo retto
SMP è un connettore coassiale RF in miniatura a spinta (snap coupling), che ha i caratteri di piccolo volume, peso leggero, eccellenti prestazioni sismiche e banda larga ampiamente funzionante, ecc.Frequenza operativa fino a 30 GHz (il nostro prodotto di connettore SMP ad alte prestazioni può raggiungere 40 GHz), e la spina ha tre forme di interfaccia: completo distacco, limitato distacco e buco liscio (compreso il frenaggio).montatura del cavo e adattatori in serie forniscono una soluzione di interconnessione per board-to-board, blind mate e rack-and-panel mantenendo la densità del pacchetto.
Applicazioni
- Antenne.
- La banda larga.
- Strumentazione
- Strumentazione
- La banda larga.
- Interconnessione da bordo a bordo
- Antenne a catena in fase
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 40 GHz | |
| Tensione nominale | 170VRMS* | |
| Dielettrici Resistenza tensione | 500VRMS* | |
| Resistenza all'isolamento | ≥ 2000MΩ | |
| Resistenza centrale | Conduttore esterno | Normal≤2,5mΩ, sigillatura≤4mΩ |
| Conduttore centrale | Normal≤6mΩ, sigillamento≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Sn-P Bronzo, dorato |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Passivazione dorata |
| Isolatori | Sinterizzazione del vetro/PTFE/PEI | |
| Tasso di fuga del prodotto ermetico | 1.01325×10-3Pa·cm3/s | |
Caratteristiche e vantaggi
| DC a 40 GHz |
| Sotto-miniatura |
| di acciaio |
| Dimensioni compatte |
| Connettori per PCB e cavi |
| Accoppiamento a spinta o a scatto |
| Scelta maschile/femminile, rettilineo/angolo destro |
| Distacco completo, distacco limitato e buco liscio |
| Tipo normale e ermetico, montaggio a flangia e montaggio a filo |
| Versioni di montaggio del cavo per cavi sia flessibili che semi-rigidi Materiali |
Disegno dettagliato
Catalogo del prodotto:
| Assemblaggi di cavi RF |
| Guida d'onda all' adattatore coassiale |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Adattatore RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| N tipo di connettore RF |
| Collegatore TNC RF |
| Connettore RF MCX/MMCX |
| BNC RF ConnectorConnettori per onde millimetriche ((2.4mm, 2.92mm) |
Nota:
Abbiamo oltre 10.000 tipi diconnettore SMP, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagli- Sì.
