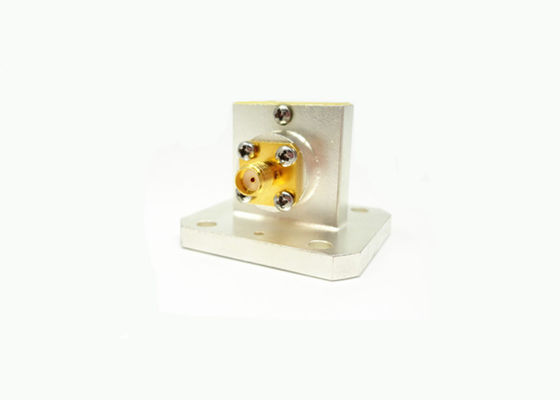

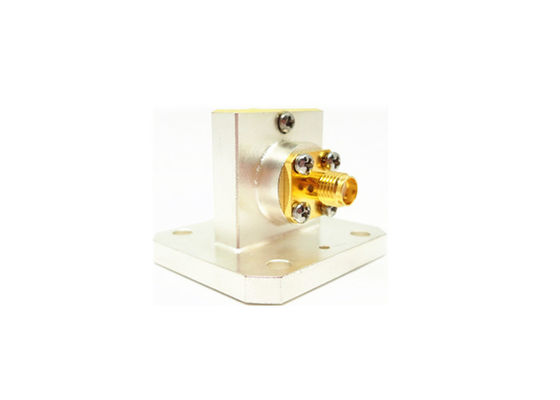

8.2GHz~12.5GHz WR90 BJ100 SMA Femmina Angolo Retto Guida d'onda a Coassiale Adattatore SMA/BJ100A-KF
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Guida d'onda per gli adattatori coassiali | Materiale: | Connettore in ottone |
|---|---|---|---|
| Gamma di frequenza: | 8.15-12.5 GHz | Connettore: | SMA Femmina |
| VSWR: | 1.25 | Impedenza: | 50 ohm |
| Dimensione della guida d'onda: | WR90 | Stile del corpo: | Angolo retto |
| Evidenziare: | Adattatore da guida d'onda a coassiale WR90,Adattatore SMA femmina ad angolo retto,Adattatore guida d'onda 8.2-12.5GHz BJ100 |
||
Adattatore Waveguide WR90 a Coassiale SMA Angolato Destro
Gli adattatori coassiali waveguide prodotti dalla nostra azienda sono divisi in due strutture, ortogonalità (Angolato Destro) e terminazione (End Launch). Per gli adattatori coassiali end-launch per waveguide, possiamo forniretipo N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMPe molti altri tipi. La loro gamma di frequenza va da 6.5GHz a 70GHz.I nostri modelli di waveguide vanno daBJ84 a BJ400 (wr112-wr22). Inoltre, possiamo offrire adattatori coassiali waveguide personalizzati in base ai requisiti speciali dei clienti.
I nostri adattatori waveguide sono di alta affidabilità, dimensioni miniaturizzate ed eccellenti prestazioni, ecc., il che li rende ampiamente adottati nelle misurazioni a microonde e nei dispositivi a onde millimetriche, ecc.Si prega di scaricare Catalog- Waveguide to Coaxial Adapters.pdf
Specifiche:
| Nome Prodotto | Adattatori Coassiali Waveguide a SMA |
| Tipo Coassiale | SMA |
| Dimensione Waveguide | WR90 |
| Stile del Corpo | Angolato Destro |
| Gamma di Frequenza | 8.15-12.5GHz |
| Impedenza | 50 Ohm |
| VSWR | 1.25 |
Disegno Dettagliato:
Elenco degli Adattatori Coassiali Waveguide a SMA
| Numero Modello | Descrizione | Nota |
| SMA/BJ100-KF | Adattatori WR90 a SMA femmina angolati destri | BJ100=WR90 |
| SMA/BJ100-KF1B | Adattatori WR90 a SMA femmina end launch | |
| SMA/BJ100A-KF | Adattatori WR90A a SMA femmina angolati destri con anello ermetico | BJ100A=WR90A |
| SMA/BJ100A-KF1 | Adattatori WR90A a SMA femmina angolati destri | |
| SMA/BJ120-KF | Adattatori WR75 a SMA femmina angolati destri con altezza 25.8mm | BJ120=WR75 |
| SMA/BJ120-KF1 | Adattatori WR75 a SMA femmina end launch | |
| SMA/BB120B-KF | Adattatori WR75B a SMA maschio angolati destri con altezza 30mm | BJ120B=WR75B |
| SMA/BJ140-KF | Adattatori WR62 a SMA femmina angolati destri | BJ140=WR62 |
| SMA/BJ140-KF1 | Adattatori WR62 a SMA femmina end launch | |
| SMA/BJ180-KF | Adattatori WR51 a SMA femmina end launch | BJ180=WR51 |
| SMA/BJ180-KF1A | Adattatori WR51 a SMA femmina end launch |
Riferimenti incrociati degli standard Waveguide
| Standard Cinese | Standard Internazionale | Gamma di Frequenza (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
NOTA:
Abbiamo oltre 10.000 tipi diAdattatori Waveguide a Coassialetra cui scegliere, se l'adattatore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli.Dimensioni ODM sono benvenute.
