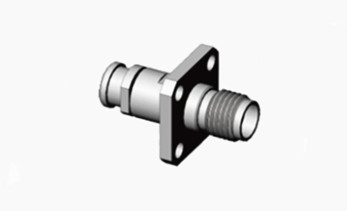

K2.92 connettore coaxiale RF in acciaio inossidabile a 4 fori femminile per cavo MF30/MF30A/TLL40-1130A

Grande immagine : K2.92 connettore coaxiale RF in acciaio inossidabile a 4 fori femminile per cavo MF30/MF30A/TLL40-1130A Miglior prezzo

Dettagli:

Luogo di origine:	La Cina
Marca:	ELT (Elite)
Certificazione:	ISO-9001-2015
Numero di modello:	K-KF130G

Termini di pagamento e spedizione:

Quantità di ordine minimo:	100
Prezzo:	negotiable
Imballaggi particolari:	scatola standard
Tempi di consegna:	Entro 5-7 giorni lavorativi (per le scorte)

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	2.92 connettore RF	PLACING:	di larghezza superiore a 30 cm
Durabilità:	500 cicli	Materiale:	Acciaio inossidabile
Standard di progettazione:	IEC 60169-8	Tipo:	Diritta.
Genere:	Femmina
Evidenziare:	connettore di compressione del bnc , Connettore di cavo di BNC

K2.92 connettore coaxiale RF in acciaio inossidabile a 4 fori femminile per cavo MF30/MF30A/TLL40-1130A

Il connettore BNC, noto anche come Bayonet Neill-Concelman, è un connettore RF (Radio Frequency) in miniatura con connessione/disconnessione rapida progettato per l'uso con cavi coassiali.E'dotato di due bajonette sul connettore femminile.I connettori BNC sono particolarmente adatti per terminare cavi coassiali da miniatura a subminiatura, come RG-58,RG-59, RG-179, e RG-316. Questi connettori si trovano comunemente in radio, televisione e altre apparecchiature elettroniche RF, strumenti di prova, segnali video,e sono stati storicamente popolari nelle reti di computer 10BASE2I connettori BNC sono fabbricati per corrispondere a un'impedenza caratteristica del cavo di 50 ohm o 75 ohm.LAN (Local Area Networks), apparecchi di telecomunicazione e attrezzature di prova, progettati secondo le norme MIL-C-39012/16-24l,questi connettori presentano una struttura a baionetta per l'accoppiamento e possono essere utilizzati in modo intercambiabile con le controparti disponibili a livello internazionaleOffrono capacità di attacco e di disattacco rapidi, rendendoli ideali per il collegamento di cavi coassiali in apparecchiature e strumenti radio.

K2.92 connettore coaxiale RF in acciaio inossidabile a 4 fori femminile per cavo MF30/MF30A/TLL40-1130A 0

Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.

Caratteristiche elettriche
Impedenza	50 Ohm
Intervallo di frequenza	DC ~ 40 GHz
Tensione nominale	250VRMS (livello massimo del mare)
Dielettrici Resistenza tensione	750 VRMS (livello massimo del mare)
Resistenza all'isolamento	≥ 5000 MOhm
Resistenza al contatto	Conduttore esterno	≤ 3,0 mOhm
	Conduttore centrale	≤ 2,0 mOhm
VSMR	≤ 1,05+0,005f

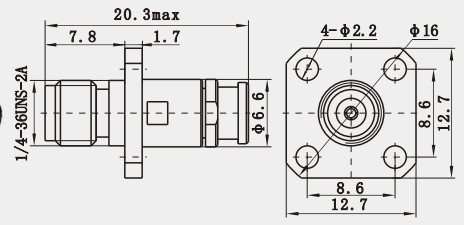

Dettaglio del prodotto:
K2.92 connettore coaxiale RF in acciaio inossidabile a 4 fori femminile per cavo MF30/MF30A/TLL40-1130A 1

Caratteristiche materiali e meccaniche
Direttore centrale	Maschio/Plug	Altri prodotti	di acciaio
	Femmina/Socket	di ferro o di acciaio	di acciaio
Contatto elastico	di ferro o di acciaio		di larghezza uguale o superiore a 15 mm
Conchiglia / alloggiamento	Rame, acciaio inossidabile		Placcata in oro/passivazione
Isolatori	PEI/PLF
Anello di tenuta	Gomma di silicone
Durabilità	500 cicli

Cicli di accoppiamento	500 Cicli
Torsione di accoppiamento	0.79N.m~1.13N.m.
Temperatura	-55°C~+125°C

Caratteristiche:
Caratteristiche strutturali
Dimensione e progettazione: il diametro del conduttore esterno del connettore K2.92 è di 2.92 mm, con un'impedenza di progettazione caratteristica di 50Ω.Il suo design strutturale gli consente di mantenere effetti di trasmissione ad alte prestazioni in dimensioni estremamente ridotteA causa delle sue piccole dimensioni e del suo peso leggero, il connettore K2.92 presenta evidenti vantaggi in scenari di applicazione che richiedono risparmio di spazio e riduzione di peso.
Compatibilità: il connettore di tipo K ha un design di interfaccia simile a quello dei connettori SMA e 3,5 mm e può essere scambiato con essi.Anche se questi tre connettori hanno una consistenza nelle dimensioni delle loro parti maschile e femminile, consentendo l'interconnessione senza transizioni, l'uso a lungo termine di connettori diversi in modo intercambiabile può influenzare le prestazioni di trasmissione e la precisione delle prove,e dovrebbe essere evitato il più possibile..

Applicazione:

Strumenti di prova
Misurazione di precisione: nel campo degli strumenti di prova, in particolare delle apparecchiature di prova delle onde millimetriche, l'applicazione del connettore K2.92 è molto diffusa.Le sue caratteristiche di alta precisione e di alta frequenza la rendono la soluzione di connessione preferita per la misurazione di precisione e l'analisi dei dati..
Utilizzo in laboratorio: molti laboratori utilizzano i connettori K2.92 per la costruzione e il collegamento delle attrezzature sperimentali a causa delle loro prestazioni stabili e del comodo funzionamento.

Nota:
Abbiamo più di 10.000 tipi di prodotti di interconnessione (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ect.),per favore contattaci con i tuoi dati.
